| 產品參數 | |||
|---|---|---|---|
| 是否進口 | 是 | ||
| 數量 | 1 個 | ||
| 電壓 | 220v | ||
| 額定功率 | 380w | ||
| 接口形式 | 油口 | ||
| 公稱壓力 | 280bar | ||
| 適用范圍 | 工程機械、冶金、液壓、石油開采、自動化機械 | ||
| 產地 | 福建泉州 | ||
| 顏色 | 藍 | ||
| 功能用途 | 石油勘探開發評價實驗、石油化工的催化反應、聚合反應、食品、制藥、液相色譜分析、超臨界萃取、分離、原子能科學、環境科學、工藝設備、實驗設備 | ||
| 包裝規格 | 木箱 | ||
| 是否定制 | 是 | ||
| 最高轉速 | 3000 | ||
| 品牌 | 福建威格士液壓設備有限公司 | ||

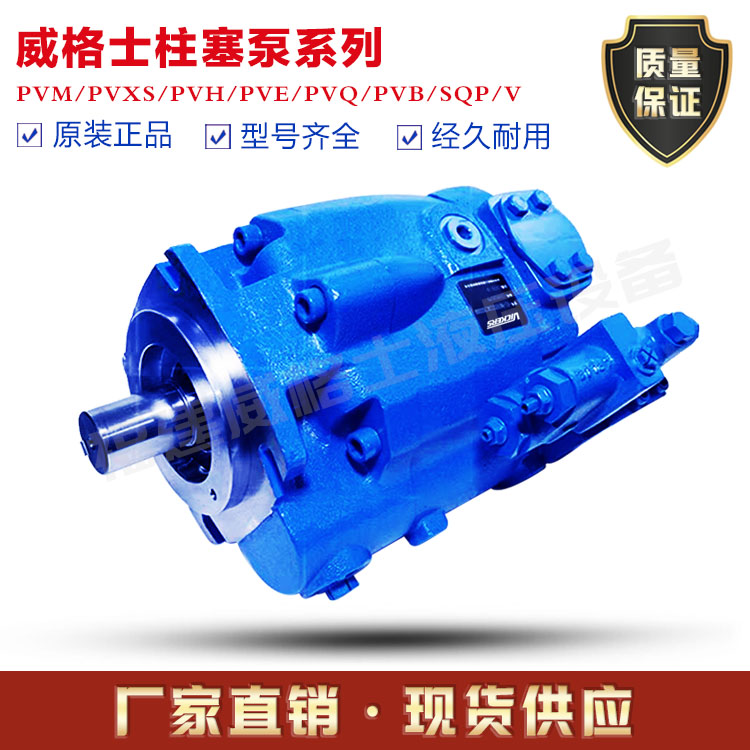

| 型號 | PVM018ER07CS02AAB28110000A0A | ||
柱塞泵分為兩種有代表性的結構形式的軸向柱塞泵和徑向柱塞泵；由于徑向柱塞泵
屬于一種新型的技術含量比較高的高效泵，隨著國產化的不斷加快，徑向柱塞泵必然會成為柱塞泵應用領域的重要組成部分；徑向柱塞泵是活塞或柱塞的往復運動方向與驅動軸垂直的柱塞泵。徑向柱塞泵工作原理:驅動扭矩由驅動軸 通過十字聯軸器 傳遞給星形的液壓缸體轉子，定子不受其它橫向作用力。轉子裝在配流軸上。位于轉子中的徑向布置的柱塞，通過靜壓平衡的滑靴緊貼著偏心行程定子。柱塞與滑靴球鉸相連，并通過卡簧鎖定。二個保持環將滑靴卡在行程定子上。泵轉動時，它依靠離心力和液壓力壓在定于內表面上。當轉子轉動時，由于定于的偏心作用，柱塞將作往復運動，它的行程為定于偏心距的2倍。
.jpg)
。定子的偏心距可由泵體上的徑向位置相對的兩個柱塞來調節。油液的進出通過泵體和配流軸上的流道，并由配流軸上吸油口控制，泵體內產生的液壓力被靜壓平衡的表面所吸收。摩擦副的靜壓平衡采取了過平衡壓力補償方法，形成了開環控制。支承驅動軸的軸承只起支承作用，不受其他外力的作用。液壓系統中:軸向柱塞泵是利用與傳動軸平行的柱塞在柱塞孔內往復運動所產生的容積變化來進行工作的。由于柱塞泵的柱塞和柱塞孔都是圓形零件，加工時可以達到很高的精度配合;
柱塞泵工作階段
工作時，在噴油泵凸輪軸上的凸輪與柱塞彈簧的作用下，迫使柱塞作上、下往復運動，從而完成泵油任務，泵油過程可分為以下三個階段。結論：通過上述討論，得出下列結論
① 柱塞往復運動總行程L是不變的，由凸輪的升程決定。
② 柱塞每循環的供油量大小取決于供油行程，供油行程不受凸輪軸控制是可變的。
③ 供油開始時刻不隨供油行程的變化而變化。
④ 轉動柱塞可改變供油終了時刻，從而改變供油量。
3. 國產系列柱塞式噴油泵國產系列柱塞泵主要有A、B、P、Z和Ⅰ、Ⅱ、Ⅲ號等系列。系列化是根據柴油機單缸功率范圍對供油量的要求不同，以柱塞行程，泵缸中心距和結構型式為基礎，再分別配以不同尺寸的柱塞直徑，組成若干種在一個工作循環內供油量不等的噴油泵，以滿足各種柴油機的需要。國產系列噴油泵的工作原理和結構型式基本相同，以A型泵為例介紹柱塞式噴油泵的構造和工作原理。柱塞泵由四大部分組成：分泵、油量調節機構、傳動機構和泵體
柱塞泵概述
柱塞泵柱塞往復運動總行程L是不變的，由凸輪的升程決定。柱塞每循環的供油量大小取決于供油行程,供油行程不受凸輪軸控制是可變的。供油開始時刻不隨供油行程的變化而變化。轉動柱塞可改變供油終了時刻，從而改變供油量。柱塞泵工作時，在噴油泵凸輪軸上的凸輪與柱塞彈簧的作用下，迫使柱塞作上、下往復運動，從而完成泵油任務，泵油過程可分為以下兩個階段。
柱塞泵進油過程
當凸輪的凸起部分轉過去后，在彈簧力的作用下，柱塞向下運動，柱塞上部空間（稱為泵油室）產生真空度，當柱塞上端面把柱塞套上的進油孔打開后，充滿在油泵上體油道內的柴油經油孔進入泵油室，柱塞運動到下止點，進油結束
柱塞泵回油過程
柱塞向上供油，當上行到柱塞上的斜槽（停供邊）與套筒上的回油孔相通時，泵油室低壓油路便與柱塞頭部的中孔和徑向孔及斜槽溝通，油壓驟然下降，出油閥在彈簧力的作用下迅速關閉，停止供油。此后柱塞還要上行，當凸輪的凸起部分轉過去后，在彈簧的作用下，柱塞又下行。此時便開始了下一個循環。柱塞泵以一個柱塞為原理介紹，一個柱塞泵上有兩個單向閥，并且方向相反，柱塞向一個方向運動時缸內出現負壓，這時一個單向閥打開液體被吸入缸內，柱塞向另一個方向運動時，將液體壓縮后另一個單向閥被打開，被吸入缸內的液體被排出。這種工作方式連續運動后就形成了連續供油 。
