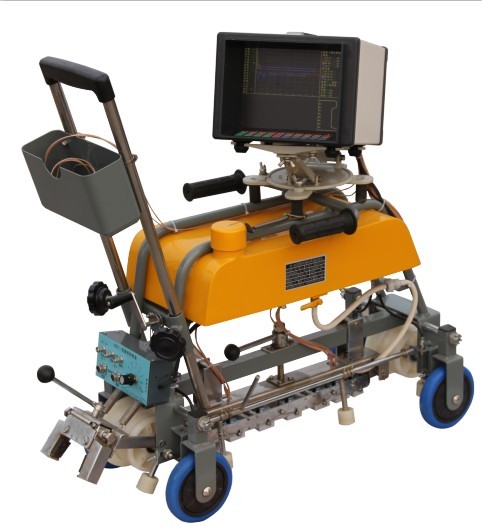

HT-9C型鋼軌焊縫超聲波探傷儀
HT-9C型鋼軌焊縫超聲波探傷儀是對鋼軌焊縫探傷的專用儀器，設有多種主要探傷方法能夠?qū)υ谝垆撥壍母黝?lèi)焊縫及熱影響區進行全面檢測，可以發現從可操作探測面入射到鋼軌內部的超聲波成反射、接收關系的各類傷損。
HT-9C型鋼軌焊縫超聲波探傷儀是對鋼軌焊縫探傷的專用儀器，設有多種主要探傷方法能夠?qū)υ谝垆撥壍母黝?lèi)焊縫及熱影響區進行全面檢測，可以發現從可操作探測面入射到鋼軌內部的超聲波成反射、接收關系的各類傷損。
HT-9C型鋼軌焊縫超聲波探傷儀的主要特點如下：
l 全國同類儀器中首次實現A型脈沖和B型圖像同時顯示。A顯和B顯互補加強復雜形狀傷損（水平夾角較小的核傷、軌底橫向裂紋等）的判別能力。
2 采用分體串列式探頭、高速電子收發切換電路，對軌墻部位焊縫探測速度達每秒180次，具備對鋼軌焊縫軌墻部位垂直、傾斜、水平和平面狀、體積狀、點狀缺陷的綜合探傷能力。
3 配合安裝在探傷手推車上的分體串列式探頭，采用清潔水做耦合劑，在軌面推行即可對軌墻及垂直延伸部位的熱影響區進行連續檢測，取代手動檢測，缺陷檢出率高、速度快，可快速檢測焊縫及焊縫兩側各200mm熱影響區，專用性強，操作簡便。
4 數字自動顯示傷波的水平、垂直、聲程參數，便于定位與檢測。
5 大屏幕、高亮度工業級彩色液晶顯示屏，性能可靠，不同通道A顯波形和B顯圖像使用不同顏色顯示，界面友好，便于用戶區分觀察。
6 理想的補償曲線。儀器內置多套適用于不同軌型的增益補償曲線。該補償曲線多達200個補償調整點，它將極大的加強缺陷的檢出能力，同時抑制特定噪波的顯示。
7 環境適應性好。儀器主機外殼為防雨、防風沙設計，可以適應多雨天氣和風沙氣候；配有遮光結構的外殼，可在強光下、隧道或夜間工作；整機可在-30～50℃環境溫度范圍正常工作。
8 電源采用4400mA/h、24V鋰電池組供電，可供儀器在正常狀態下連續使用8小時。
主要指標
l 衰減量：0～80dB 衰減步進：0.5dB
2 衰減誤差：每20dB工作誤差不大于±1dB
3 垂直線性度誤差：≤4％
4 動態范圍：≥30dB
5 水平線性誤差：≤2％
6 電噪聲電平：≤10％
7 發射脈沖幅度：≥400VP-P
8 發射脈沖重復頻率：180Hz（串列式探頭）、400Hz（手動單探頭）
9 發射通道：4個
l0 探傷方法：5種串列1探頭探測軌墻
K2.5-250探頭探測軌頭
K2.5-100探頭探測軌底腳
KX通用通道補充探測串列2探頭探測軌頭、軌墻、軌底
l1 探測范圍（按探頭Ｋ值最大聲程標定）
K0.8通道（A\B\C通道）： 聲程300mm
K0通道（D通道）： 聲程250mm
K2.5通道（E\F\G通道）： 聲程250mm、100mm、50~500mm可調
l2 靜態工作電流：≤550mA
l3 探測靈敏度余量：雙晶片0度探頭探測 WGT-3 試塊平底，靈敏度余量不小于50dB
l4 回波頻率誤差：±15％
l5 抑制電平：0～80％
l6 報警閾值：垂直滿幅度的50％，誤差±10％
l7 電壓適應性：18～40V直流電壓
l8 工作環境溫度：－40～＋50℃的環境溫度
l9 顯示：彩色
