而且，該測試儀易于使用。每一次測試時，測試儀都會提示您所需使用的地樁或鉗口；大尺寸旋轉開關確保您即使戴著手套也能操作。?
無樁測試
Fluke 1623-2 接地測試儀只需使用鉗口即可測量接地回路電阻。使用這種測量方法時，將兩個鉗口夾在接地棒上，每個鉗口均連接至測試儀。完全無需使用接地樁。其中一個鉗口感應已知固定電壓，另一個鉗口測量電流。然后，測試儀會自動測定接地棒的電阻。這種測試方法僅適用于受測建筑物或構筑物中有接地系統的情況，不過大多數情況都是如此。如果只有一條通路接地，如許多住宅應用中所采用，無樁測試法無法提供可接受的數值，則必須使用電位降測試法。
采用無樁測試時，無需斷開接地棒 - 保持結合的接地系統在測試中的完整性即可。如今無需再花費時間為系統上的接地棒放置和連接地樁，這能夠節約大量的時間。在一些您之前從未考慮過的位置，您也可以執行接地測試，包括建筑物內部、電纜塔或任何您無法接觸到土地的位置。
最全面的測試儀
Fluke 1623-2 是一款與眾不同的接地測試儀，可以完成所有四種類型的接地測量。
| 詳細技術指標 | |
| 通用 | |
| 顯示屏：1999 位液晶顯示 | 采用特殊符號顯示，數位高 25 mm，熒光燈背光源 |
| 用戶界面 | 通過 TURN（旋轉）和 START（啟動）單鍵設計實現即時測量。唯一操作元件為旋轉開關和 START（啟動）按鈕。 |
| 堅固、防水、防塵 | 儀器專為嚴苛的環境條件而設計（橡膠保護蓋，IP56） |
| 存儲器 | 通過 USB 端口可訪問內部存儲器存儲的多達 1500 條記錄 |
| 溫度范圍 | |
| 工作溫度 | -10 °C 至 50 °C（14 °F 至 122 °F） |
| 存放溫度 | -30 °C 至 60 °C（-22 °F 至 140 °F） |
| 溫度系數 | ± 讀數的 0.1 % /°C <18 °C >28 °C |
| 固有誤差 | 請參照基準溫度范圍，一年保證 |
| 操作誤差 | 請參照工作溫度范圍，一年保證 |
| 氣候等級 | C1 (IEC 654-1)，-5 °C 至 +45 °C（23° 至 +115° F），5 % 至 95 % RH |
| 防護類型 | 按照 EN60529，殼體防護等級為 IP56；電池蓋防護等級為 IP40 |
| 安全性 | 采用雙重和/或加強絕緣保護。對地最大50 V。IEC61010-1: 300V CAT II，污染等級 2 |
| EMC（輻射抗擾性） | IEC61326-1：便攜式 |
| 質量體系 | 按照 DIN ISO 9001 標準開發、設計和生產 |
| 外部電壓 | 最大外部電壓 = 24 V（直流和交流 < 400 Hz），禁止測量更高值 |
| 外部電壓抑制比 | >120 dB (162/3、50、60 和 400 Hz) |
| 測量時間 | 通常為 6 秒 |
| 最大過載 | 250 Vrms（屬于誤用） |
| 輔助電源 | 6 x 1.5 V 堿性電池 (AA LR6) |
| 電池壽命范圍 | 通常大于 3000 次測量 |
| 尺寸（寬 x 高 x 深） | 250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in) |
| 重量 |

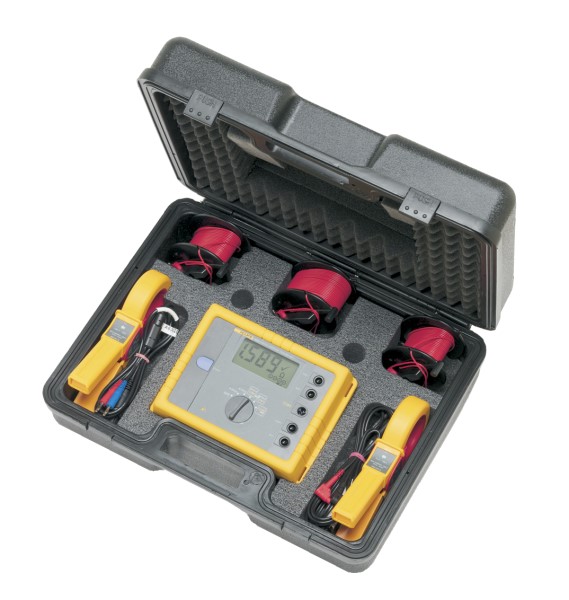

1.1 kg (2.43 lb)（含電池） 7.6 kg (16.8 lb)（攜帶箱中含附件和電池） |
| RA 三極接地電阻測量 (IEC 1557-5) | |
| 開關檔位 | R?A?三極 |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 測量范圍 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（讀數的 2 % + 3 位數） |
| 操作誤差 | ±（讀數的 5 % + 3 位數） |
| 測量原理：電流和電壓測量 | |
| 測量電壓 | Vm = 48 V（交流） |
| 短路電流 | > 50 mA |
| 測量頻率 | 128 Hz |
| 探針電阻 (R?S) | 最大 100 kΩ |
| 輔助接地電極電阻 (R?H) | 最大 100 kΩ |
| R?H?和 R 的附加誤差S | R?H[kΩ]???R?S[kΩ]/R?A[Ω]???0.2 % |
|
使用誤差指示器監測 R?S?和 R?H。 自動量程選擇。 如果通過電流鉗的電流過低，則不會執行測量。 |
|
| R?A?四極接地電阻測量 (IEC 1557-5) | |
| 開關檔位 | R?A?四極 |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 測量范圍 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（讀數的 2 % + 3 位數） |
| 操作誤差 | ±（讀數的 5 % + 3 位數） |
| 測量原理：電流和電壓測量 | |
| 測量電壓 | Vm = 48 V（交流） |
| 短路電流 | > 50 mA |
| 測量頻率 | 128 Hz |
| 探針電阻 (R?S +R?ES) | 最大 100 kΩ |
| 輔助接地電極電阻 (R?H) | 最大 100 kΩ |
| R?H?和 R 的附加誤差S | R?H[kΩ]???R?S[kΩ]/R?A[Ω]???0.2 % |
|
使用誤差指示器監測 R?S?和 R?H。 自動量程選擇。 |
|
| 使用電流鉗的 RA 三極選擇性接地電阻測量（R?A?使用鉗口） | |
| 開關檔位 | R?A?三極（使用鉗口） |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 測量范圍 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（讀數的 7 % + 3 位數） |
| 操作誤差 | ±（讀數的 10 % + 5 位數） |
|
測量原理：電流/電壓測量（用外接電流鉗） |
|
| 測量電壓 | Vm = 48 V（交流） |
| 短路電流 | > 50 mA |
| 測量頻率 | 128 Hz |
| 探針電阻 (R?S) | 最大 100 kΩ |
| 輔助接地電極電阻 (R?H) | 最大 100 kΩ |
|
使用誤差指示器監測 R?S?和 R?H。 自動量程選擇。 如果通過電流鉗的電流過低，則不會執行測量。 |
|
| 使用電流鉗的 RA 四極選擇性接地電阻測量（R?A?使用鉗口） | |
| 開關檔位 | R?A?四極（使用鉗口） |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 測量范圍 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（讀數的 7 % + 3 位數） |
| 操作誤差 | ±（讀數的 10 % + 5 位數） |
| 測量原理：電流/電壓測量（用外接電流鉗） | |
| 測量電壓 | Vm = 48 V（交流） |
| 短路電流 | > 50 mA |
| 測量頻率 | 128 Hz |
| 探針電阻 (R?S) | 最大 100 kΩ |
| 輔助接地電極電阻 (R?H) | 最大 100 kΩ |
|
使用誤差指示器監測 R?S?和 R?H。 自動量程選擇。 如果通過電流鉗的電流過低，則不會執行測量。 |
|
| 無樁接地回路測量（2 個鉗口） | |
| 開關檔位 | R?A?四極（2 個鉗口） |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 測量范圍 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（讀數的 7 % + 3 位數） |
| 操作誤差 | ±（讀數的 10 % + 5 位數） |
| 測量原理：使用兩個電流互感器對閉合環路中的電阻進行無樁測量 | |
| 測量電壓 | Vm = 48 V（交流） |
| 測量頻率 | 128 Hz |
| 噪聲電流 (I?EXT) | 最大I?EXT?= 10 A（交流）(R?A?< 20 Ω) |
| 最大I?EXT?= 2 A（交流）(R?A?> 20 Ω) | |
|
自動量程選擇。 僅當按照指定的最小距離結合使用推薦的電流鉗進行測量時，有關無樁接地回路測量的信息才有效。 |
|
| 型號名稱 | 描述 |
| 1623-2 |
包括：
|
