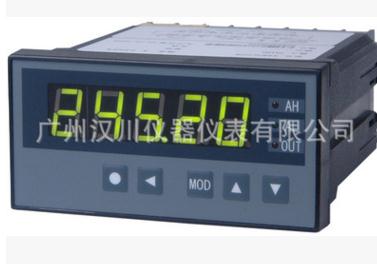

XST系列單輸入通道數字式智能儀表
①基本誤差優于±0.2%F·S。16位A/D轉換器。測控周期0.2秒，可提高到0.1秒。8段折線功能②抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾，抗干擾能力達到III級③輸入信號：熱電阻，熱電偶，直流電流，直流電壓，遠傳壓力表等。F2、WL等特殊分度，訂貨時要說明④外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48以及臺式實驗室用儀表⑤儀表電源220V AC，（9~30）V DC（訂貨時注明） 基本配置 單顯示 擴展功能①報警設定值數字顯示②測量值光柱顯示③報警輸出：160×80，96×96規格最多可加4點；96×48規格最多可加3點， 72×72，48×48規格最多可加2點；160×80鋁合金外殼型最多可加8點④變送輸出⑤外供普通電源（給變送器供電）：24V或12V或5V 外供精密電源（給荷重、壓力等傳感器供電）10V或12V或0.5~1.5mA⑥通訊接口：RS 485或RS 232⑦打印機接口（不含打印機單元）⑧實驗室用臺式儀表：小臺式（230×104）（可盤裝）、大臺式（318×104）⑨160×80鋁合金外殼
選型
|
內容 |
代碼及說明 |
||||||||||
|
XST |
單顯示 |
||||||||||
|
A- |
橫式160×80×125或豎式80×160×125（W×H×L） |
||||||||||
|
B |
96×96×112(W×H×L) |
||||||||||
|
C- |
橫式96×48×112或豎式48×96×112（W×H×L） |
||||||||||
|
D- |
72×72×112(W×H×L) |
||||||||||
|
E- |
48×48×112(W×H×L) |
||||||||||
|
面板形式 |
H |
橫式 |
|||||||||
|
S |
豎式 |
||||||||||
|
F |
方形 |
||||||||||
|
顯示方式 (LED顯示顏色可按訂貨要求) |
1 |
測量值（綠色） |
|||||||||
|
2 |
測量值（綠色）+設定值（紅色） |
||||||||||
|
3 |
測量值（綠色）+測量值光柱（綠色）（限A、型儀表） |
||||||||||
|
4 |
測量值（綠色）+測量值光柱（綠色）+設定值光柱（紅色）限A-S型 |
||||||||||
|
5 |
測量值（綠色）+測量值光柱（綠色）+設定值（紅色）限A-S型 |
||||||||||
|
輸入信號 （其他輸入信號，訂貨時說明） |
E |
熱電偶K、S、R、B、N、E、J、T |
|||||||||
|
R |
熱電阻Pt100、Cu100、Cu50、BA1、BA2、G53 |
||||||||||
|
I |
直流電流（4~20）mA、（0~10）mA或（0~20）mA |
||||||||||
|
V |
直流電壓（0~5）V、（1~5）V |
||||||||||
|
M |
mV信號（訂貨注明范圍） |
||||||||||
|
W |
電位器500Ω~5000Ω |
||||||||||
|
L |
遠傳壓力表 |
||||||||||
|
報警點數量（注1） |
T□ |
TO：無報警T1~T4:1~4點報警 觸點容量220VAC,3A |
|||||||||
|
變送輸出 （獨立供電，全隔離。 10位D/A，誤差小于±0.5%） |
A0 |
無輸出 |
|||||||||
|
A1 |
電流輸出（4~20）mA、（0~10）mA或（0~20）mA |
||||||||||
|
A2 |
電壓輸出（0~5）V、（1~5）V |
||||||||||
|
或12位D./A，誤差小于±0.2% |
A3 |
電壓輸出（0~10）V |
|||||||||
|
A4 |
其他輸出 |
||||||||||
|
外供電源 |
B0 |
無外供電源 |
|||||||||
|
B1 |
外供24V DC |
||||||||||
|
B2 |
外供12V DC |
||||||||||
|
B3 |
外供精密電壓源 |
||||||||||
|
B4 |
外供精密恒流源 |
||||||||||
|
B5 |
其他 |
||||||||||
|
通訊接口（注2） |
S0 |
無通訊接口 |
|||||||||
|
S1 |
RS-232接口 |
||||||||||
|
S2 |
RS-485接口 |
||||||||||
|
儀表電源 |
V0 |
85V AC~265V AC |
|||||||||
|
V1 |
10V DC~36V DC |
||||||||||
|
打印功能 （帶硬件時鐘） |
P |
表示帶打印功能，不帶可省略 |
|||||||||
|
P1 |
表示帶一體化打印機 |
||||||||||
|
非標準功能（注3） |
N |
N表示非標功能 |
|||||||||
★注1：C、D、E型儀表限制為2點，A、B型限制為4點
★注2：獨立供電，全隔離，2400~19.2K 儀表地址99，應答延遲小于500uS
★注3：按使用要求，包括外形，顯示方式，清零，報警鎖定，最大值記憶，正負極性輸入，運算等等。
測量精確 固定分類信號輸入，已經各類信號的特點最大限度提升精度、分辨力及抗干擾能力，采用美國CS5523A/D轉換器，保證了測量精度和速度
EMC III超強的抗干擾能力，適用各種復雜現場
寬幅電源 高效率寬電源的開關電源設計
全隔離 輸入、輸出、外供、通訊全隔離
現場調校方便 具備零點、滿度修正，8端折線修正，可設置的數字濾波等軟件功能，方便粗粒調校過程中的問題，提高系統精度
面板種類多 數十種系那是面板形式，最大吸納度滿足操作
通訊可靠 帶自診斷、自恢復的通訊姐口。透明、高?？煽?/span>
報警組態10種報警方式可設定，滿足多種控制要求
接口豐富 具備打?。ㄊ謩?dòng)、定時、報警）、RS232、RS485、大屏顯示器接口
注1：
III級：適用于典型的工業環境。工業過程設備的使用場所,發電廠和戶外高壓變電站、繼電器房等可作為這類環境的代表。
II級：適用于受保護的環境。工廠和發電廠的控制室或終端室可作為這類環境的代表。
I級：適用于具有良好保護的環境。計算機房可作為這類環境的代表。
*AC 85V~265V(效率高達90%)，DC 10V~36V
基本技術規格
4電 源：85V~265V AC，功耗小于7VA；
10V~36V DC，功耗小于5VA； 其它電源規格以隨機說明書為準
4工作環境：0℃~50℃，濕度低于90%R.H 寬溫范圍的儀表需在訂貨時注明
4顯示范圍：-1999~9999，小數點位置可設定
4顯示顏色：測量值綠色，設定值紅色
4顯示分辨力：1/10000
4輸入信號類型：電壓、電流、熱電阻、熱電偶、mV、電位器、 遠傳壓力表7種，其中 電 壓：1V~5V DC，0V~5V DC 可通過設定選擇 電 流：4mA~20mA，0mA~10mA，0mA~20mA可通過設定選擇 熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53 可通過設定選擇 熱電偶：K，S，R，B，N，E，J，T可通過設定選擇 其它輸入信號或分度號需在訂貨時注明
4基本誤差：小于±0.2%F.S
4測量分辨力：1/60000，16位A/D轉換器
4測量控制周期：0.2秒
選配件技術規格
4報警輸出
—10種報警方式，通過設定選擇。延時報警功能
— 繼電器輸出：觸點容量220V AC，3A
—OC門輸出（訂貨時注明）：電壓小于30V，電流小于50mA
4變送輸出
— 光電隔離
—4mA~20mA，0mA~10mA，0mA~20mA直流電流輸出，通過設定選擇。負載能力大于600Ω
—1V~5V，0V~5V，0V~10V直流電壓輸出，需訂貨時注明
— 輸出分辨力：1/3000（內部分辨力1/4000），
誤差小于±0.2% F.S
4通訊接口
— 光電隔離
—RS232、RS485標準，在訂貨時注明
— 儀表地址0~99可設定
— 通訊速率2400、4800、9600、19200通過設定選擇，低于2400的速率需在訂貨時注明
— 儀表收到計算機命令到發出相應數據的回答延遲： 以“#”為定界符的命令，回答延遲小于500μs；其它命令的回答延遲小于100ms
— 配套測試軟件，提供組態軟件和應用軟件技術支持
4打印接口及打印單元
— 內置硬件時鐘，停電不影響走時，自動調整閏年，大、小月
— 手動，手動+ 定時，手動+ 定時+ 報警三種打印方式通過設置選擇
— 打印內容：時間（年、月、日、時、分），報警狀態，測量值， 工程量單位
—1臺打印單元只能接1臺儀表，需要1臺打印單元配接多臺儀表時，需選用智能打印單元
— 打印單元為16列字符型微型打印機，供電方式與儀表相同，特殊的打印要求可在訂貨時注明
4外供電源
— 普通電源：用于給變送器供電，輸出值與標稱值的誤差小 于±5%，負載能力大于50mA
— 精密電源：用于給壓力、荷重等傳感器供電，輸出值與標 稱值的誤差小于0.2%，負載能力大于40mA
—24V DC，12V DC，5V DC或其它規格，需在訂貨時注明
4外供電源
— 普通電源：用于給變送器供電，輸出值與標稱值的誤差小 于±5%，負載能力大于50mA
— 精密電源：用于給壓力、荷重等傳感器供電，輸出值與標 稱值的誤差小于0.2%，負載能力大于40mA
—24V DC，12V DC，5V DC或其它規格，需在訂貨時注明
