在執行 4-20 mA 信號測量時不用斷開回路，而且節省時間。
如果您總是忙碌，時間永遠不夠用，那就試一下 Fluke 773 毫安鉗型表吧。 這些鉗型表無需執行一些浪費時間的活動，可以大大節省時間和金錢。 現在，您不必?cái)嚅_回路或關閉系統，即可診斷和維修 4-20 mA 回路。
下面是 Fluke 773 鉗型表可為您提供的一些幫助：
|
毫安鉗表特性 |
應用 |
如何節省時間和金錢 |
|
無需斷開回路即可測量 PLC 和控制系統模擬 I/O 的 mA 信號。 |
測量微弱的直流電 |
使過程指示與真實物理值相關聯 |
|
無需斷開回路即可測量傳送裝置的輸出信號 |
無需斷開回路即可維護和診斷流程及自動化設備 |
不會中斷流程 |
|
具有延長線的可拆式鉗表 |
可在狹小的空間中執行測量 |
允許在各種困難的情況下進行測量 |
|
輸出、模擬和測量電路中的 mA 信號（斷開回路） |
確認非接觸式測量。 手頭具有用于處理故障的備用工具（信號源模擬） |
在通過非接觸式測量找到不良信號之后，無需返回車間獲取回路校準儀即可進行故障處理 |
|
輸出并測量 VDC 信號源 |
排除電壓輸入和輸出設備的故障。 |
測量是否存在 24V 回路電源。 測量 1 至 5 或 0 至 10V 過程信號。? |
|
4 至 20 mA 輸入/輸出 |
用于故障處理的雙通道 mA 源和測量 |
將 4 至 20 mA 信號傳輸?shù)介y門和 mA 信號調節器，然后同步測量 4 至 20 mA 位控輸出信號。 |
|
4 至 20 mA 比例輸出 |
比例 mA 輸出提供用于表示所測量 mA 值的 mA 信號輸出 |
無需斷開回路即可連接帶記錄/圖示功能數字多用表 (DMM) 和記錄 mA 信號 |
|
提供回路電源 |
為傳送裝置供電 |
替代已安裝的 24V 回路電源的測試。 為傳送裝置供電并測量其 mA 輸出信號以進行故障處理。 |
|
可顯示 mA 測量值和 4-20 mA 量程百分比的雙背光顯示屏 |
清晰的測量顯示 |
允許快速的測量評估 |
|
測量聚光燈 |
在黑暗的機箱中照亮難以發現的線路 |
測量過程更輕松、更快捷 |
|
以非接觸方式最大可測量 99.9 mA 的電流 |
寬廣的量程 |
在舊控制系統中測量 10 至 50 mA 信號 |
|
自動關閉電源 |
在 15 分鐘和 2 分鐘后自動關閉背光和聚光燈 |
延長電池壽命 |
| . |
Fluke-771 |
Fluke-772 |
Fluke-773 |
| . | |||
| mA 測量，鉗夾 |
|
|
|
| mA 測量，電路內 | .? |
|
|
| 回路電源 | ?. |
|
|
| mA 源 | . |
|
|
| DCV 測量 | . | . |
|
| DCV 源 | . | . |
|
| mA 定標輸出 | . | . |
|
| mA 輸入/輸出 | . | . |
|
環境技術指標 |
|
| 可測量導線的直徑 | 0.177 或 4.5 mm（最大值） |
| 操作溫度 | -10 至 50 oC |
| 存放溫度 | -25 至 60oC |
| 操作濕度 | < 90% @ <30 oC, < 75% @ 30 至 55oC |
| 操作海拔高度 | 0 至 2000 m |
| IP 等級 | IP 40 |
| 尺寸 | 44 x 70 x 246 mm (2 7/8 x 5 ? x 11 5/8 in) |
| 重量 | 410 g, (14.4 oz) |
| 振動 | 隨機 2 g，5 至 500 Hz |
| 撞擊 | 1 米落體試驗（鉗夾除外） |
| EMI/RFI |
符合 EN61326-1 標準 注: 對于采用鉗夾的電流測量，應將 1mA 添加至值為 1V/m（最多為 3V/m）的 EMC 場強的指術指標。 |
| 溫度系數 |
0.01% oC? (<18oC 或 > 28oC) |
| 電源，電池壽命 | (4) 節 AA 1.5 V 堿性電池，IEC LR6，12 小時（mA 源進入 500 歐姆負載） |
| 保修 |
電子元件保修三年? 電纜和鉗表組件保修一年 |
功能技術指標 |
|
|
mA 測量t? （由鉗表測量） 771/772/773? |
分辨率和量程:??????????0 to 20.99 mA 準確度:??????????????????? 0.2%+5 位數 分辨率和量程:????????? 21.0 mA to 100.0 mA 準確度:??????????????????? 1% + 5 位數 |
|
mA 測量 （使用測試表筆進行串聯測量） 772/773? |
分辨率和量程:????????? 0 to 24.00 mA 準確度:??????????????????? 0.2% + 2 位數? |
|
mA 輸出 (最大 mA 驅動:? 24 mA 進入 1,000 歐姆負載)? |
分辨率和量程:????????? 0 to 24.00 mA 準確度:??????????????????? 0.2% + 2 位數? |
|
mA 模擬? (最大電壓 50 V dc)? |
分辨率和量程:????????? 0 to 24.00 mA |
| 電壓輸出 (2 mA 最大驅動電流) |
分辨率和量程:??????????0 to 10.00 V dc 準確度:??????????????????? 0.2% + 2 位數 |
| 電壓測量 |
分辨率和量程:????????? 0 to 30.00 V dc 準確度:??????????????????? 0.2% + 2 位數 |
| 型號名稱 | 描述 | |

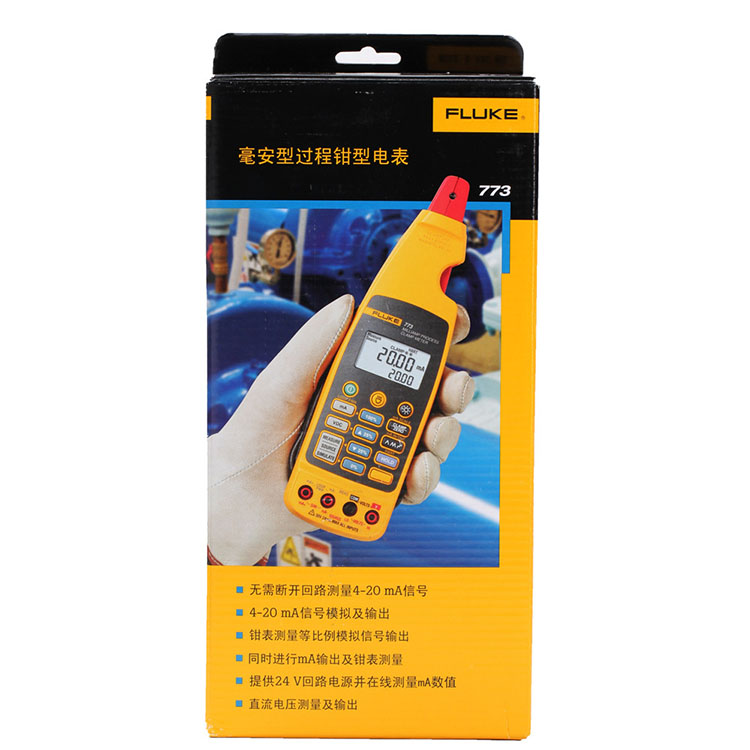

| Fluke 773 |
毫安過程鉗型表
附件:
|
