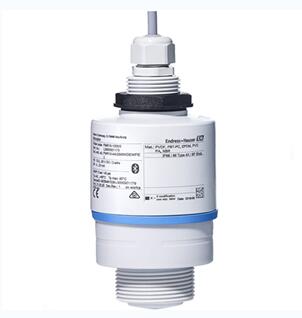

Micropilot?FMR10進行連續非接觸式物位測量，特別適用于水和污水行業，以及各行業中的公用工程。FMR10是首款使用藍牙?調試、操作和維護app的非接觸式雷達。使用app可以在每臺支持藍牙?的智能手機或平板電腦(iOS、Android)上顯示信號曲線。采用一體式結構設計，配備獨一無二的芯片，儀表可以在狹小空間中安裝使用。
使用藍牙?調試、操作和維護app的非接觸式雷達
配備獨一無二的雷達芯片設計的超緊湊型雷達，滿足狹小空間應用要求
最高性價比的雷達
特別適用于水和污水行業，以及各行業中的公用工程(IP 66 / NEMA4x)
整體PVDF材質的外殼可以在戶外安裝使用，密封接線和整體封裝電子部件完全防水，可以在惡劣工況條件下使用
簡單設置三個主要參數即可滿足大多數應用要求
通過藍牙?實現簡單安全的無線遠程訪問，即使在危險區中或狹小空間中
連續液位測量雷達。可以在儲罐、敞口池、泵站或下水池中使用。
過程連接：螺紋
過程溫度：-40...+60°C (-40...+140°F)
過程壓力：-1...+3 bar (-14.5...+43 psi)
測量范圍：安裝溢流管實現保護時可達 8 m (26 ft)
測量精度：± 5 mm (0.2")
工作頻率：26 GHz
E+H幾款常用的FMR10雷達物位計，
測量原理
雷達物位
特點/應用
- Simple applications in Water & Wastewater
- Utility applications in all industries
- Easy storage tanks
特性
Bluetooth??commissioning,
Operation and maintenance via SmartBlue App
電源/通信
2-wire (4…20 mA)
Bluetooth? wireless technology and App
頻率
K-band (~26 GHz)
測量精度
+/- 5 mm (0,2")
過程溫度
-40…+60°C
(-40…+140°F)
過程絕壓/最大過壓界限
-1…3 bar (-14,50…43 psi)
接觸介質部件
PVDF, PBT
過程連接
Thread:
G1", NPT1"; G1 1/2", NPT1 1/2"
最大測量距離
8 m
輸出
Bluetooth? wireless technology
證書和認證
CSA C/US
可選項
Flooding protection tube
Different mounting possibilities
應用局限
DK < 4:
FMR5x;
Turbulent surfaces:
FMR5x;
Ammoniacal gas phase:
FMR54 in stilling well;
Strong build-up bation:
FMR54 with air purge; Only PTFE resistant:
FMR52;
Custody transfer measurement:
FMR5xx or NMR8x?
E+H雷達物位計FMR10的幾款型號解釋
測量原理
雷達物位
特點/應用
- Simple applications in Water & Wastewater
- Utility applications in all industries
- Easy storage tanks
特性
Bluetooth??commissioning,
Operation and maintenance via SmartBlue App
電源/通信
2-wire (4…20 mA)
Bluetooth? wireless technology and App
頻率
K-band (~26 GHz)
測量精度
+/- 5 mm (0,2")
過程溫度
-40…+60°C
(-40…+140°F)
過程絕壓/最大過壓界限
-1…3 bar (-14,50…43 psi)
接觸介質部件
PVDF, PBT
過程連接
Thread:
G1", NPT1"; G1 1/2", NPT1 1/2"
最大測量距離
8 m
輸出
Bluetooth? wireless technology
證書和認證
CSA C/US
可選項
Flooding protection tube
Different mounting possibilities
應用局限
DK < 4:
FMR5x;
Turbulent surfaces:
FMR5x;
Ammoniacal gas phase:
FMR54 in stilling well;
Strong build-up bation:
FMR54 with air purge; Only PTFE resistant:
FMR52;
Custody transfer measurement:
FMR5xx or NMR8x?
FMR10-AAQBMVCEVEE2
功能示范文本
特征
長度
功能文字
認證:
AA
?
非防爆場合
電源; 輸出; 操作:
Q
?
2-線; 4-20mA; 藍牙 (App) 設定
天線; 最大 測量范圍:
BM
?
40mm/1-1/2"; 5m 液體 -40…60oC/-40…140oF
后端過程連接；材質
VCE
?
螺紋 ASME MNPT1; PVDF; FNPT1/2 電纜入口 連接
前端過程連接；材質
VEE
?
螺紋 ASME MNPT1-1/2; PVDF
電纜長度:
2
?
10m
?
FMR10-AAQBMVCEWFE2
功能示范文本
特征
長度
功能文字
認證:
AA
?
非防爆場合
電源; 輸出; 操作:
Q
?
2-線; 4-20mA; 藍牙 (App) 設定
天線; 最大 測量范圍:
BM
?
40mm/1-1/2"; 5m 液體 -40…60oC/-40…140oF
后端過程連接；材質
VCE
?
螺紋 ASME MNPT1; PVDF; FNPT1/2 電纜入口 連接
前端過程連接；材質
WFE
?
螺紋 ISO228 G1-1/2; PVDF
電纜長度:
2
?
10m
?
FMR10-AAQBMWDEWFE2
功能示范文本
特征
長度
功能文字
認證:
AA
?
非防爆場合
電源; 輸出; 操作:
Q
?
2-線; 4-20mA; 藍牙 (App) 設定
天線; 最大 測量范圍:
BM
?
40mm/1-1/2"; 5m 液體 -40…60oC/-40…140oF
后端過程連接；材質
WDE
?
螺紋 G1 ISO228; PVDF
前端過程連接；材質
WFE
?
螺紋 ISO228 G1-1/2; PVDF
電纜長度:
2
?
10m
?
FMR10-AAQBMWDEVEE2
功能示范文本
特征
長度
功能文字
認證:
AA
?
非防爆場合
電源; 輸出; 操作:
Q
?
2-線; 4-20mA; 藍牙 (App) 設定
天線; 最大 測量范圍:
BM
?
40mm/1-1/2"; 5m 液體 -40…60oC/-40…140oF
后端過程連接；材質
WDE
?
螺紋 G1 ISO228; PVDF
前端過程連接；材質
VEE
?
螺紋 ASME MNPT1-1/2; PVDF
電纜長度:
2
?
10m
?
?
?
FMR10-AAQBMVCEWFE2+R7
功能示范文本
特征
長度
功能文字
認證:
AA
?
非防爆場合
電源; 輸出; 操作:
Q
?
2-線; 4-20mA; 藍牙 (App) 設定
天線; 最大 測量范圍:
BM
?
40mm/1-1/2"; 5m 液體 -40…60oC/-40…140oF
后端過程連接；材質
VCE
?
螺紋 ASME MNPT1; PVDF; FNPT1/2 電纜入口 連接
前端過程連接；材質
WFE
?
螺紋 ISO228 G1-1/2; PVDF
電纜長度:
2
?
10m
>附件包含:
R7
?
仿溢管，金屬化 PBT-PC, 適用于 40mm/1-1/2" 天線 with G1-1/2 前端連接 擴展測量范圍 8m 液體
?
FMR10-AAQBMWDEWFE2+R7
功能示范文本
特征
長度
功能文字
認證:
AA
?
非防爆場合
電源; 輸出; 操作:
Q
?
2-線; 4-20mA; 藍牙 (App) 設定
天線; 最大 測量范圍:
BM
?
40mm/1-1/2"; 5m 液體 -40…60oC/-40…140oF
后端過程連接；材質
WDE
?
螺紋 G1 ISO228; PVDF
前端過程連接；材質
WFE
?
螺紋 ISO228 G1-1/2; PVDF
電纜長度:
2
?
10m
>附件包含:
R7
?
仿溢管，金屬化 PBT-PC, 適用于 40mm/1-1/2" 天線 with G1-1/2 前端連接 擴展測量范圍 8m 液體
從工作原理上講，雷達物位計是利用微波（電磁波）來測量物位的，其優勢在于不會受到溫度、壓力、氣流的影響。而超聲波物位計則是利用空氣振動的機械波來測量物位，溫度、壓力、氣流都有一定的限制。通過我們的實驗測試表明，超聲波物位計在84℃的工作環境里就無法準確測量出物位，也就是說無法使用。而其工作的壓力也只能局限于常壓測量。還有特別要注意的就是，如果測量的環境會有氣流的出現，會直接影響超聲波物位計測量的準確性。
其次，從產品應用上來說，同樣的量程范圍，我們拿兩種物位計分別做了測試與比較，無論是測量的精度還是測量數據的穩定性，雷達物位計都要優于超聲波物位計。
?另外，在我們的測試過程中，常規的液體、固體，兩者都是可以準確測量的。由于工作原理的問題。一些特殊的介質，如塑料制品等低介電常數的物體是雷達物位計所測量不了的。粉末狀，強揮發性液體也讓超聲波物位計測量數據失準。
