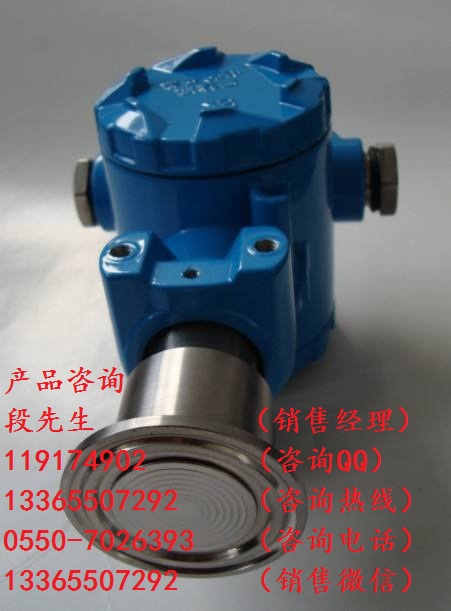

3051FG衛生型表壓變送器
一、3051變送器性能規格：(零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。)
1.參考精度
數字、智能：±0.1%校驗量程
模擬、線性：±0.2%校驗量程
2.穩定性
數字、智能：6個月，±0.1%URL
模擬、線性：6個月，±0.2%URL
3.環境溫度影響
數字、智能：
零點誤差：±0.2%URL/56℃
總體誤差：±(0.2%URL+0.18%校驗量程)/56℃
模擬、線性
零點誤差：±0.5%URL/56℃
總體誤差：±(0.5%URL+0.5%校驗量程)/56℃
4.振動影響
在任意軸向上，200Hz下振動影響為±0.05%URL/g
5.電源影響
小于±0.005%輸出量程/伏特。
6.負載影響：
沒有負載影響，除非電源電壓有變化。
7.電磁干擾/射頻干擾(EMI/RFI影響)
由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。
8.安裝位置影響
零點漂移至多為±0.25kPa。所有的零點漂移
都可修正掉；對量程無影響。
二、3051變送器功能規格：
1.測量范圍：0-0.125-41370KPa
2.零點與量程
數字、智能
可用本機量程和零點按鈕調整，或用HART手操器遠程調整
模擬、線性
量程和零點連續可調
3.零點正、負遷移
零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。當3051變送器校驗量程必須大于或等于最小量程。
4.輸出
數字、智能：
4～20mA DC，用戶可選擇線性或平方根輸出。數字過程變量疊加在4～20mA 信號上，可供采用HART協議的上位機使用
模擬、線性：
4～20mA DC,與過程壓力成線性。
產品咨詢
（銷售經理）
（咨詢QQ）
（咨詢熱線）
（咨詢電話）
（銷售微信）
三、3051壓力變送器選型方式：
|
|
3051壓力變送器 |
|||||||
|
|
代碼 |
量程范圍KPa |
||||||
|
2 |
0-0.125～1.5 |
|||||||
|
3 |
0-1.3～7.5 |
|||||||
|
4 |
0-6.2～37.4 |
|||||||
|
5 |
0-31.1～186.8 |
|||||||
|
6 |
0-117～690 |
|||||||
|
7 |
0-345～2068 |
|||||||
|
8 |
0-1170～6890 |
|||||||
|
9 |
0-3450～20680 |
|||||||
|
0 |
0-6890～41370 |
|||||||
|
|
代碼 |
輸出 |
||||||
|
E |
4-20mA |
|||||||
|
S |
智能式 |
|||||||
|
|
代號 |
結構材料 |
||||||
|
法蘭和接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||||
|
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||||
|
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
|||||
|
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|||||
|
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|||||
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
|||||
|
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
|||||
|
|
代號 |
選項 |
||||||
|
M1 |
0-100%線性指示表 |
|||||||
|
M2 |
LCD顯示表 |
|||||||
|
M3 |
LCD顯示表 |
|||||||
|
B1 |
管裝彎支架 |
|||||||
|
B2 |
板裝彎支架 |
|||||||
|
B3 |
管裝平支架 |
|||||||
|
D1 |
側面泄放閥在壓力室上部 |
|||||||
|
D2 |
側面泄放閥在壓力室下部 |
|||||||
|
不注 |
1/2NPT錐管螺紋接頭 |
|||||||
|
C2 |
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭 |
|||||||
|
d |
隔爆型dⅡBT4 |
|||||||
|
i |
本安型iaⅡCT6 |
|||||||
|
s |
不銹鋼三閥組 |
|||||||
