專業PCB打樣、電路板打樣、阻抗板打樣、HDI板打樣
PCB生產工藝能力如下：
1、表面工藝：噴錫，無鉛噴錫、電鍍鎳/金 ，沉金、化學鎳/金等、OSP等。
2、PCB層數Layer 1-20層
3、最大加工面積PCB板600×400mm Single/
4、板厚0.2-5.0mm 最小線寬0.10mm 最小線距0.10mm
5、最小成品孔徑e 0.2mm
6、最小焊盤直徑0.5mm
7、金屬化孔孔徑公差0.80.05mm 0.8 0.10mm
8、客供資料方式：GERBER文件、POWERPCB文件、99SE軟件 DXP軟件 PROTEL文件、PADS2005文件、AUTOCAD文件、ORCAD文件、菲林、樣板等 .
9、阻抗板差分阻抗值：+/-10%，特性阻抗值：+/-10%，最高精度可做到+/-5%。
深圳廣大綜合電子多層阻抗電路板(multilayer impedance circuit board)廠家專業為廣大PCB線路板采購廠家提供高品質多層阻抗電路板產品。
阻抗板-（Impedance PCB）是多層電路板需要控制微帶線寬信號輸入輸出的干繞頻率。阻抗板分雙面阻抗電路板與多層阻抗線路板,按阻抗控制的方式不同分差分阻抗板、特性阻抗板與共面差分以及共面特性阻抗電路板。

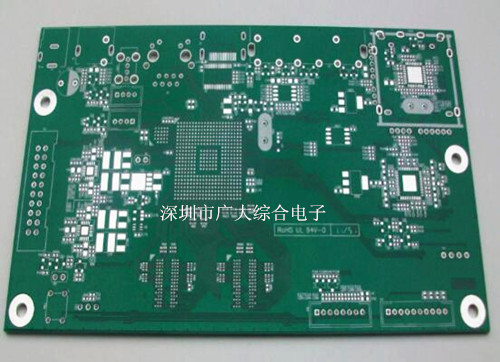

下圖就是典型的6層手機阻抗電路板產品
阻抗板,阻抗電路板,阻抗線路板,六層手機阻抗電路板主板,三星手機多層阻抗板打樣
深圳阻抗板,多層阻抗電路板(Multilayer impedance circuit board)生產廠家專業生產高質量阻抗電路板，有專業的設計團隊及先進的阻抗測試設備。對阻抗電路板的生產及控制技術已經非常成熟。JFKJPCB產品廣泛應用于安防控制產呂、通訊電子產品、航空航天等高科技電子產品。最高可生產20層線路板，最小孔徑0.15mm。
