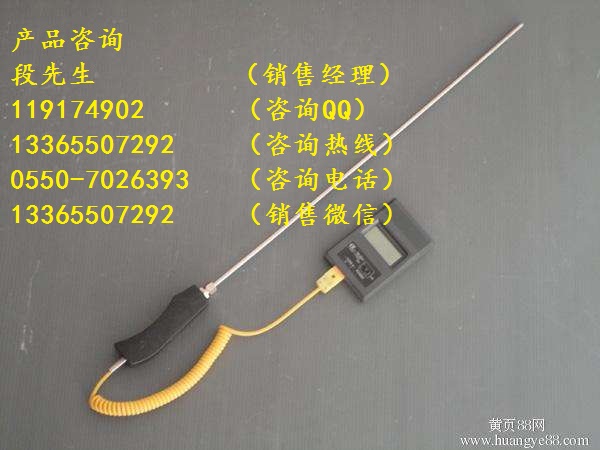

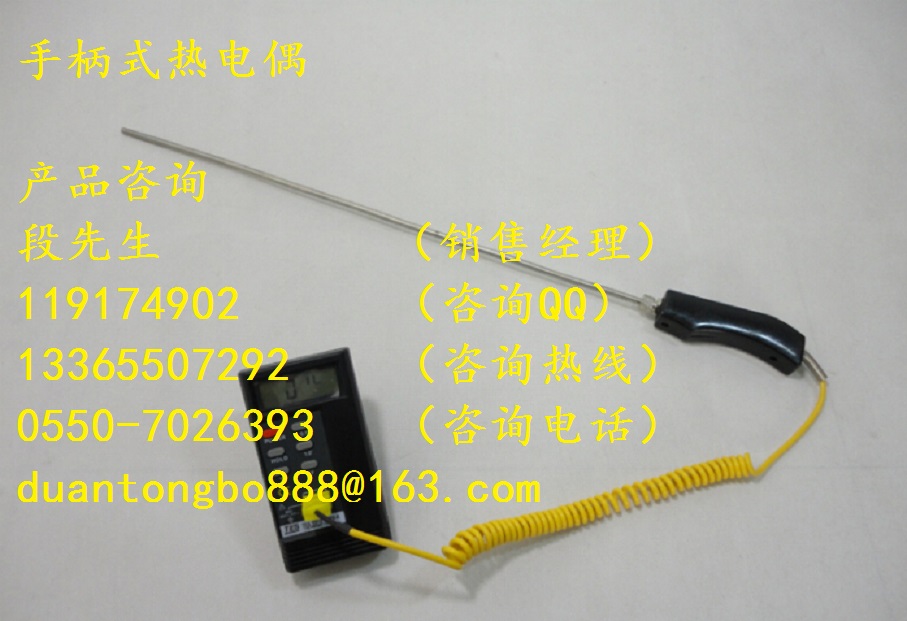

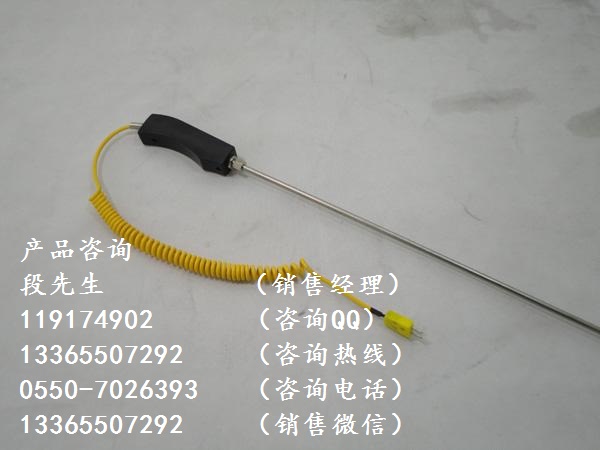

WREK-181手柄式鎧裝熱電偶選型方式
手柄式鎧裝熱電偶工作原理
手柄式鎧裝熱電偶特點
熱響應時間少，減小動態誤差；
可彎曲安裝使用；
測量范圍大；
機械強度高，耐壓性能好；
手柄式鎧裝熱電偶參數：
產 品 名 稱
產 品 型 號
分 度 號
外徑
長度
工作端形式
鎳鉻硅-鎳硅
WRMK-181
N
φ3
300
絕緣式
鎳鉻-鎳硅
WRNK-181
K
鎳鉻-銅鎳
WREK-181
E
銅-銅鎳
WRCK-181
T
鐵-銅鎳
WRFK-181
J
鎳鉻硅-鎳硅
WRMK-281
N
接殼式
鎳鉻-鎳硅
WRNK-281
K
鎳鉻-銅鎳
WREK-281
E
銅-銅鎳
WRCK-281
T
鐵-銅鎳
WRFK-281
J
手柄式鎧裝熱電偶測量范圍及允差
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
型號
分度號
允差等級
I
II
允差值
測溫范圍°C
允差值
測溫范圍°C
WRNK
K
±1.5°C
-40~+375
±2.5°C
-40~+333
±0.004ltl
375~1000
±0.0075ltl
333~1200
WRMK
N
±1.5°C
-40~+375
±2.5°C
-40~+333
±0.004ltl
375~1000
±0.0075ltl
333~1200
WREK
E
±1.5°C
-40~+375
±1.5°C
-40~+333
±0.004ltl
375~800
±0.004ltl
333~900
WRFK
J
±1.5°C
-40~+375
±1.5°C
-40~+333
±0.004ltl
375~750
±0.004ltl
333~750
WRCK
T
±1.5°C
-40~+125
±1°C
-40~+133
±0.004ltl
125~350
±0.0075ltl
133~1000
WRPK
S
±1°C
0~+1100
±2.5°C
0~600
±[0.003（t-1100）]
1100~1600
±0.0025ltl
600~1600
