2088帶顯示壓力變送器 通用性壓力變送器 經濟型壓力變送器
簡單介紹：
壓力變送器采用不銹鋼防腐蝕結構體，高穩定性、高可靠性,耐震，抗干擾,安裝方便，可直接安裝,適用于一般性液體和氣體的壓力測量?？捎糜阡撹F,化工等領域?qū)毫M行測量，與壓力調節儀配套使用可實現壓力自動控制。擴散硅壓力變送器廣泛用于石油、海洋、水庫、河流、化工、冶金、電力、科研等企事業單位，實現對流體壓力的測量，并適用于各種場合全天候環境及各種腐蝕性流體。
技術參數：
一、2088壓力變送器概述
TXY816 壓力變送器結構精巧，可根據不同應用場合選擇多種傳感器和儀表外觀。具有零點穩，抗干擾性能強，可現場組態、 HART、RS485/232、等多種通訊方式可選。與標準現場控制設備有良好的系統兼容性、液壓及氣動控制系統；石化、環保、空氣壓縮；電站運行巡檢、機車制動系統；熱電機組；輕工、機械冶金；樓宇自動化、恒壓供水系統；其它自動化和檢測系統；工業過程檢測與控制；實驗室壓力校驗等。
二、2088壓力變送器產品特點
采用國際最新的AD采集處理技術
實現高精度和高穩定性
內置完善配合多級保護電路
保證了現場的高可靠性
具有完善的數據備份與恢復功能，現場免維護
功能完善的按鍵現場調試,設置量程
調零
設置阻尼、數據恢復等功能
產品長期穩定可靠
HART、RS485、232等多種通訊方式可選

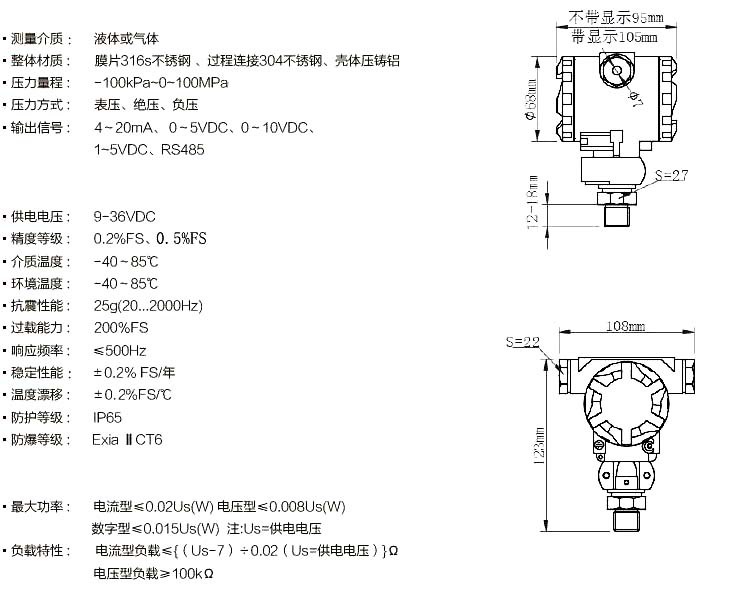

三、顯2088壓力變送器性能參數
測量范圍： -0.1-0-0.01-100Mpa
過 載： 1.5倍滿量程壓力
壓力類型： 表壓或絕壓或密封表壓型
精 確 度： ≤±0.1 %FS
穩 定 性： ±0.1%FS/年
零點漂移： ±0.03%FS/℃(≤100kPa),±0.02%FS/℃(＞100kPa)
滿度漂移： ±0.03%FS/℃(≤100kPa),±0.02%FS/℃(＞100kPa)
補償溫度： -10～80℃
工作溫度： -20℃～80℃
介質溫度： -30℃～125℃,（高溫可選）
貯存溫度： -40℃～85℃
供電電源： 24VDC((12～36) VDC
輸出信號： (4～20)mADC輸出疊加HART協議數字通訊
顯 示： LCD顯示，兩鍵/三鍵操控
阻 尼： (0～32)s
負載能力： (U-12V)/0.02Ω
絕 緣： 100MΩ/50V
外殼防護： 電纜線和接插件連接均為IP65
四、選型指南
|
TXY816 |
防爆數顯2088型壓力變送器 |
|||||||||||||||||||
|
|
代碼 |
膜片類型 |
|
|||||||||||||||||
|
K |
擴散硅 |
|
||||||||||||||||||
|
T |
陶瓷壓阻 |
|
||||||||||||||||||
|
D |
陶瓷電容 |
|
||||||||||||||||||
|
|
代碼 |
測量形式 |
|
|||||||||||||||||
|
G |
表壓 |
|
||||||||||||||||||
|
A |
絕壓 |
|
||||||||||||||||||
|
S |
密封壓（請?zhí)峁﹨⒖級毫χ担?/span> |
|
||||||||||||||||||
|
|
代碼 |
信號輸出方式 |
|
|||||||||||||||||
|
S1 |
4-20mA二線制（可選智能HAET現場總線協議型號輸出） |
|
||||||||||||||||||
|
S2 |
1-5V三線制 |
|
||||||||||||||||||
|
S3 |
客戶指定 |
|
||||||||||||||||||
|
|
代碼 |
顯示方式 |
|
|||||||||||||||||
|
D1 |
LCD數字量程顯示 |
|
||||||||||||||||||
|
D2 |
LED數字0-100%顯示 |
|
||||||||||||||||||
|
|
代碼 |
精度等級 |
|
|||||||||||||||||
|
A |
典型 |
|
||||||||||||||||||
|
B |
最大 |
|
||||||||||||||||||
|
|
代碼 |
溫漂系數 |
|
|||||||||||||||||
|
A |
0.02%FS/℃ |
|
||||||||||||||||||
|
B |
0.01%FS/℃ |
|
||||||||||||||||||
|
C |
0.005%FS/℃ |
|
||||||||||||||||||
|
|
代碼 |
過程連接材質 |
|
|||||||||||||||||
|
M1 |
不銹鋼304 |
|
||||||||||||||||||
|
M2 |
不銹鋼316 |
|
||||||||||||||||||
|
M3 |
不銹鋼1Gr18Ni9Ti |
|
||||||||||||||||||
|
M4 |
哈氏合金 |
|
||||||||||||||||||
|
|
代碼 |
過程連接方式 |
|
|||||||||||||||||
|
C1 |
外螺紋M20×1.5 |
|
||||||||||||||||||
|
C2 |
卡盤式（1.5寸） |
|
||||||||||||||||||
|
C3 |
用戶指定 |
|
||||||||||||||||||
|
|
代碼 |
防爆等級 |
|
|||||||||||||||||
|
1 |
標準型（無防爆） |
|
||||||||||||||||||
|
2 |
本安型（Exiallct4） |
|
||||||||||||||||||
|
3 |
防爆型 |
|
||||||||||||||||||
|
|
代碼 |
測量范圍 |
|
|||||||||||||||||
|
1 |
用戶指定 |
|
||||||||||||||||||
|
TXY816 |
K |
G |
S1 |
D1 |
A |
A |
M1 |
C1 |
1 |
1 |
選型舉例 |
|
||||||||
|
|
||||||||||||||||||||
