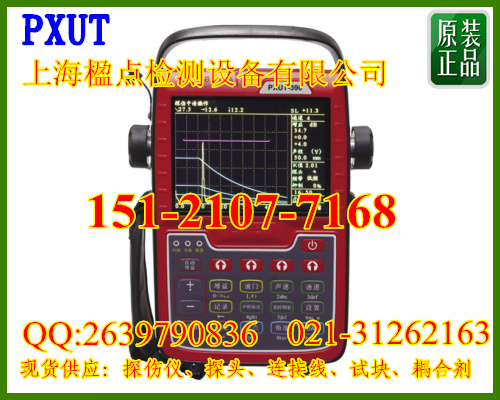

PXUT-390型全數字智能超聲波探傷儀
PXUT-390型全數字智能超聲波探傷儀，采用新型超大屏幕高亮度TFT顯示器，儀器造型優美，體積小巧，屏幕超大，強光下無需遮光能清晰顯示，儀器功能強勁，性能穩定，操作簡便，是一款性能優越的筆記本式超聲波探傷儀。
主要特點：
● 采用新型輕觸開關，手感舒適，操作過程全中文提示，操作簡便、易學。
● 獨立探傷通道(可擴展)，多種探傷工藝和標準自動生成，可以自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊。
● 獨特的增益自動調節和峰值自動搜索，使探傷既快捷又準確。
● 脈沖寬度、發射電壓、濾波頻帶、探頭阻尼可調，適用于各種工件的探傷。
● 具有全波、正半波、負半波、射頻四種檢波方式，有助于缺陷評定。
● DAC、AVG曲線自動生成并能分段制作，取樣點不受限制，可進行補償與修正，DAC曲線隨增益自動浮動,隨聲程自動擴展,可方便實現深度補償。
● 缺陷回波參數（距離、水平、垂直、波幅、dB當量、孔徑值）實時顯示。
● 具有峰值記憶、回波包絡、波形凍結、曲面修正、門內展寬等功能。
● 可利用端點衍射波實現缺陷裂紋的自動測高。
● 具備探頭頻譜分析功能，探頭性能參數隨時監測。
● 實現波幅報警和dB值報警完美結合，探傷更精準和便捷。
● 具有B-掃描功能，可顯示工件缺陷形狀。
● 完備的焊縫和工件剖面顯示，使探傷更具權威。
● 大容量探傷數據存儲，數據處理能力強，可按日期、工件編號和序號進行檢索和處理，可與計算機實現數據通訊和數據管理，可直接打印探傷報告。
● 實現SD卡存儲，實時連續記錄動態波形，具有VGA接口可外接投影儀、顯示器，方便培訓和教學。
● USB連接電腦通訊，實現數據轉存及打印。
技術參數：
|
項目 |
指標 |
項目 |
指標 |
||
|
頻帶范圍 |
0.4～20.0MHz |
靈敏度余量 |
≥65dB （200mm—Ф2平底孔，2.5PФ20） |
||
|
探測范圍 |
0～10000mm（鋼中縱波） |
采樣頻率 |
160MHz（實時采樣） |
||
|
增益范圍 |
120dB0.1，1.0，2.0，6.0步進 |
聲程位移 |
0～9800mm（鋼中縱波） |
||
|
探頭方式 |
單晶，雙晶，穿透 |
工作溫度 |
-20oC～50oC |
||
|
水平線性 |
≤0.1％ |
電 源 |
16V DC；220V AC高性能鋰電池 |
||
|
垂直線性 |
≤3％ |
工作時間 |
≥8小時 |
||
|
動態范圍 |
≥34dB |
顯 示 |
5.7”LCD (640×480) |
||
|
分 辨 力 |
≥32dB |
外形尺寸 |
253（高）x157（寬）x48（厚） |
||
|
閘 門 |
進波門（直方門、DAC門）、失波門連續可調 |
整機重量 |
1.6Kg（帶鋰電池） |
||
|
超聲波探傷儀 |
型號 |
||||
|
全數字智能超聲波探傷儀
|
PXUT-330 |
||||
|
全數字智能超聲波探傷儀
|
PXUT-390 |
||||
|
掌上型超聲波探傷儀
|
PXUT-T2 |
||||
|
掌上型超聲波探傷儀 |
PXUT-T3 |
||||
|
數字超聲波探傷儀
|
PXUT-360B+ |
||||
|
數字超聲波探傷儀
|
PXUT-3300+ |
||||
|
數字超聲波探傷儀
|
PXUT-260C |
||||
|
數字超聲波探傷儀
|
PXUT-320C |
||||
|
數字超聲波探傷儀
|
PXUT-350Bplus |
||||
|
數字超聲波探傷儀
|
PXUT-350Cplus |
||||
|
數字超聲波探傷儀
|
PXUT-350plus |
||||
|
數字超聲波探傷儀
|
PXUT-U2 |
||||
如相關產品技術參數發生更改，恕不另行通知。
