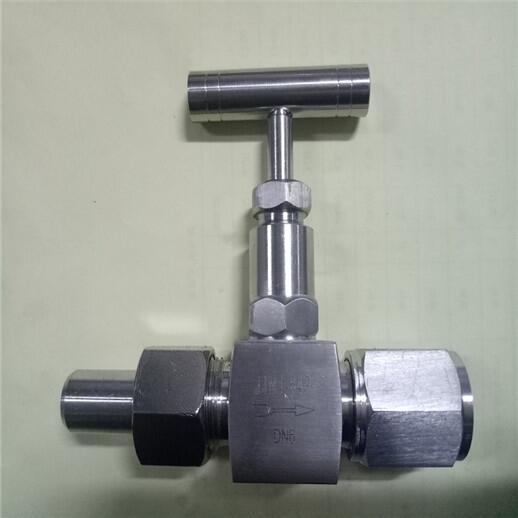

JJM1不銹鋼壓力表截止閥連接形式
JJM1壓力表截止閥主要零件材料
| 零件名稱 | 閥體、閥蓋、 螺栓 | 閥桿、閥瓣、 密封圈 | 填料 | 墊片 | 手柄 |
| JJM1-160-DN5 | 鉻鎳不銹鋼 | 不銹鋼 | 聚四稀、 柔性石墨 | 橡膠石棉板 | 優(yōu)質(zhì)碳鋼 |
| 型號 | 公稱壓力(Mpa) | 試驗壓力PS(Mpa) | 工作壓力(Mpa) | 工作溫度(℃) | 適用介質(zhì) | ||
| 殼體 | 密封（液 | 密封（氣） | |||||
| JJM1-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | 液化石油氣水、油品等 |
| C≤425℃ | |||||||
| 型號 | 公稱直徑DN(mm) | 尺寸 | 重量(Kg) | |||||||
| L1 | Do | L2 | H | H1 | L3 | M1 | M2 | |||
| JJM1-160 | 5 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5左 | M20×1.5 | |
| 1.0 | ||||||||||
、
