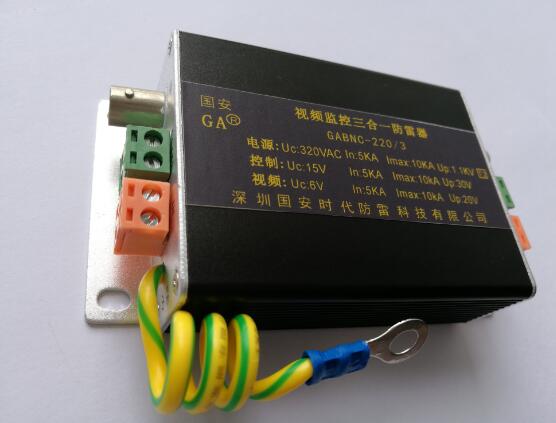

GABNC-220/3國安視頻監控三合一防雷器
顏經理 電話：13714047423 QQ：283737333
■型號說明
GA BNC -220 /3
| | | | /3：電源、視頻、控制的組合
| | | 220V：工作電壓
| | BNC:視頻接口
| GA:國安
■產品用途
國安視頻監控三合一防雷器是根據IEC防雷要求和監控系統攝像機的具體特點量身打造的專用防雷器，使用于通信場所、樓宇等各種安防場所室內、室外監控系統高速球、中速球、云臺攝像機等的電源、視頻/音頻、云臺控制線路的防雷（浪涌）保護。
■產品特點
●產品采用串聯式結構設計，具有多級保護功能。
●信號部分均采用電子開關接地方式，能有效消除因共地而對傳輸信號產生的各種干擾。
●通流容量大，響應速度快，損耗低。
●節能、環保，殘壓低，使用壽命長。
●集成化組合、體積小，接線簡易，安裝方便，實用性強。
■技術參數
|
名稱 |
型號 |
規格 |
接口 類型 |
特性阻抗(Ω) |
工作電壓 |
最大持續工作電壓 |
限制 電壓（V） |
傳輸 特性 |
標稱通 流容量In(kA, 8/20μs) |
最大通 流容量Imax(kA, 8/20μs) |
響應 時間 |
插入損耗(dB) |
|
視頻監控三合一防雷器 |
GABNC-220/3 |
12V |
接線端子 |
— |
12VAC |
15VAC |
200 |
— |
5 |
10 |
≤25 |
— |
|
24V |
— |
24VAC |
30VAC |
300 |
— |
5 |
10 |
≤25 |
— |
|||
|
48V |
— |
48VAC |
60VAC |
400 |
— |
5 |
10 |
≤25 |
— |
|||
|
220V |
— |
220VAC |
320VAC |
1100 |
— |
5 |
10 |
≤25 |
— |
|||
|
視頻 |
BNC |
75 |
5V |
6V |
20 |
10MHz |
5 |
10 |
≤1 |
≤0.2 |
||
|
控制 |
接線端子 |
— |
12V |
15V |
30 |
10Mbps |
5 |
10 |
≤1 |
≤0.2 |
||
|
GSBNC-220/3 |
導軌式12V |
接線端子 |
— |
12VAC |
15VAC |
200 |
— |
5 |
10 |
≤25 |
— |
|
|
導軌式24V |
— |
24VAC |
30VAC |
300 |
— |
5 |
10 |
≤25 |
— |
|||
|
導軌式48V |
— |
48VAC |
60VAC |
400 |
— |
5 |
10 |
≤25 |
— |
|||
|
導軌式220V |
— |
220VAC |
320VAC |
1100 |
— |
5 |
10 |
≤25 |
— |
|||
|
視頻 |
BNC |
75 |
5V |
6V |
20 |
10MHz |
5 |
10 |
≤1 |
≤0.2 |
||
|
控制 |
接線端子 |
— |
12V |
15V |
30 |
10Mbps |
5 |
10 |
≤1 |
≤0.2 |
■安裝說明
● 本產品為串聯連接方式。
● 防雷器的IN為輸入，OUT為輸出，輸入端接外線，輸出端與被保護設備的輸入端相連接。
●產品應與被保護設備的工作電壓相匹配，安裝時請根據安裝示意圖所示連接。其中電源線路的“L/+”為火線/正極，“N/-”為零線/負極，控制信號線路的“A”為正極，“B”為負極，PE為防雷接地，切勿接錯。
● 防雷器帶有工作指示，接通電源，工作指示燈亮，則表示電源正常接通和防雷組件正常工作；反之，防雷器不可使用，應及時維修或更換。
● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。
● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
