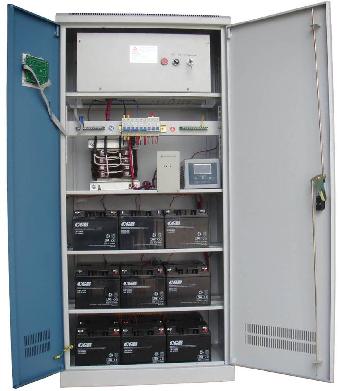

三相照明混合型應急電源概述 本公司生產的智能化應急電源(EPS)系統主要由整流器、靜態開關模塊/手動旁路開關、控制單元及逆變器、機架、蓄電池組組成，其中逆變器是核心。整流器的作用是將交流電變換成直流電，實現對蓄電池充電及向逆變模塊供電；逆變器的作用則是將直流電變換成交流電，供給負載設備穩定持續的電力；靜態開關可以設定系統工作在后備或在線兩種方式，并可調整逆變器的輸出與市電同步，保證負載在市電及逆變器輸出間的順利切換。手動旁路開關可將負載切換至市電并與系統隔離，這樣在對系統進行維護時也不會妨礙負載設備的正常工作。監控器對整個系統進行實時監控，并可發出告警信號，同時可通過串行口與計算機或Modem相連接，實現對供電系統的機監控和遠程監控。 ·使用場合 市電中斷時各類一級和特別重要負荷的交流應急供電，如各類重要計算機系統的供電；各類建筑的工作供電和消防供電；、賓館、商場等安全供電；交通系統高速公路、隧道、地鐵、輕、民用機場的供電；電力系統的供電；各類不能斷電的生產、實驗設備的供電。是設備要求純凈正弦波高質量供電電源。
銷售電話 14781902393（楊智）
10最大電流(A)3713202530351620252830電壓(V)單相220V±25%三相380V±25%或單相220V±25%頻率(Hz)50Hz±5%輸
940輸出回路(標準型)333333333333
出容量2.2kw-800kw電壓380VAC三相四線 PE電壓穩定度±5%(應急供電)波形正弦波 失真度≤3%頻率50Hz±5%過載能力120%正常運行轉換時間≤0.1秒(市電供電轉應急供電時間)電池免維護密封電池備用時間標準型為90分鐘或120分鐘(可按設計要求配置備用時間)保護短路保護，過流保護，缺相可運行顯示LED或LCD效率應急供電時：90%以上；電網供電時：趨近于100%運行環境溫度：-24℃~40℃ 相對濕度：0~90% 海拔高度：2000米以下適應負載本電源特別適應電感性和電感電容性混合負載噪音電網有電時，靜置無噪音；無市電時，小于55dB；SIGAS-75KW以上，小于65dB開門方式和進線方式前門單開，后門雙開，底部進出線(標準型)
三相應急電源11KW產品概述 1、當交流電源供電中斷或電壓超限時，切換開關將投切至逆變器供電，在蓄電池所提供的直流能源的支持下，用戶負載所使用的電源是通過EPS的逆變器轉換的交流電源。 2、采用集中供電的應急電源可克服其他供電方式的諸多缺點。 3、超寬屏顯示，互動更順心，可隨時了解EPS的實時工作電壓、工作電流、變壓器/IGBT實時溫度等信息，并可通過PCCTRL軟件量身設置自己的自定義信息，實現互動。 4、EPS的基本工作原理類似后備式UPS或逆變器，即市電正常時，市電通過EPS市電旁路直接供給負載，當市電斷電時，EPS切換到蓄電池逆變供電給負載.不同的是:EPS加強了對負載輸出及蓄電池監控檢測功能，要求輸出波型為正弦波，而且EPS的設計必須滿足消防行業的特殊要求。 5、市電正常時，EPS中的充電器通常還需要為控制系統供電。 6、自動切換，可實現無人值守。電網與EPS電源相互切換時間為0.1s-0.25s。 7、常規照明型EPS的切換時間為250mS，但在隧道、體育場館等負載是大功率氣體放電燈具場合，應當選用切換時間在4mS以下的快速切換型EPS。產品規格選型上：普通照明燈具可按相功率1:1.1配置，氣體放電燈等快速切換型應該按1:1.3相功率的配置為宜。 8、混合型EPS所配帶負載一般是多個負載群體，且往往是強感性負載，EPS啟動瞬間一般電流沖擊較大(峰值電流1.5—2倍)，這就要求混合型EPS必須具有軟啟動功能，來緩沖啟動瞬間的大電流沖擊。 9、EPS長機采納一體化路線設想計劃，保障各大性能元件的軟件婚配與硬件的諧和。 三相應急電源11KW功能特點 1、在市電供電正常時，EPS是通過它的交流旁路向負載供電。 2、在這里,充電器是一個僅需向蓄電池組提供相當于10%蓄電池組容量（Ah）的充電電流的小功率直流電源，它并不具備直接向逆變器提供直流電源的能力。 3、采用6脈波或者12脈沖整流程控大功率充電器，充電電流可從0-100A根據電池配置容量設置。 4、單相應急電源具有消防聯動，通過RS232/RS485通訊接口，可與上位機進行通訊，實現“四遙”功能。 5、前端應加裝防雷器，否則春夏雷雨季節EPS輸入前端遭雷擊影響往往會造成完全報廢。 6、對于某些功率較大的用電設施，如：消防水泵、風機，EPS可直接與電機相聯變頻啟動后，再進入正常運行狀態。 7、當市電電壓恢復正常工作時，EPS的控制中心發出信號對逆變器執行自動關機操作，同時還通過它的轉換開關執行從逆變器供電向交流旁路供電的切換操作。 8、采用LED中文大屏幕狀態指示：工作流程式狀態指示，一目了然。 9、EPS的負載能力要根據所使用的應急照明燈具來選配EPS的輸出功率和機型。 三相應急電源11KW工作原理 1、照明型EPS目前應符合國家GB17945-2000《消防應急燈具》標準，混合型及動力型EPS除應符合國家GB17945-2000標準外還應符合Q/ZQCK005-2001《三相應急電源》標準。 2、可安裝靜態開關式互投裝置和互投時間設定功能。 3、停電時EPS逆變自啟動時間快，一般小于3秒(特殊要求可小于0.1秒)，而備用發電機自啟動的也要5-30秒，無自啟動功能的需更長時間。 4、電動機軟啟動時，應急電源容量應不小于電動機容量的2.5倍。 5、配置足夠容量的電池組，以便在市電供電中斷時，至少確保應急照明燈可以繼續工作90min以上。 6、智能型EPS的CPU芯片采用美國德州儀器公司（TI公司）的32位高速芯片DSP，目前世界上只有少數的國際大品牌成功應用。 7、自動切換，可實現無人值守，電網與EPS電源相互切換時間為0.1s～0.25s。 8、獨有DSP高速運算數字化芯片：率先采用美國德州儀表公司（TI）的32位高速微處理器DSP芯片（TMS320F2407A）,該芯片是專用于逆變器轉換控制、運動控制的高速芯片，結合SVPWM,PID算法，實現真正意義上的數字化EPS。 9、根據應急照明負荷的大小和對轉換時間、持續工作時間的要求也可選用獨立于正常電源的柴油發電機組。 可替代以下其它廠家的產品型號 丹東1KW單相EPS應急電源 桂林三相45KW消防應急電源 FEPS-8KW照明電源 亳州EPS應急電源22KW 白城4KW單相消防應急電源 玉溪三相EPS消防電源 菏澤三相變頻90KW消防應急電源 鶴崗8KW單相照明型消防電源 松原三相應急電源37KW 單相應急電源8KW 云浮4KW單相消防應急電源 滄州三相EPS消防電源 貴陽10KW單相消防EPS電源 寧德三相變頻90KW消防應急電源 銅陵8KW單相照明型消防電源 棗莊2.2KW三相應急電源 吉安單相EPS消防照明電源 徐州9KW單相應急EPS電源 鶴壁11KW三相照明型應急電源 慶陽2.2KW三相應急電源 寧德1.5KW單相EPS應急電源 銅川EPS應急電源22KW 麗江4KW單相消防應急電源 大連7.5KW三相消防應急電源 荊門15KW單相應急消防電源 西寧1KW單相EPS應急電源 哈爾濱三相45KW消防應急電源 單相消防應急4KW 陽江EPS應急電源22KW 吉安4KW單相消防應急電源 嘉興5.5KW消防應急電源 遂寧三相變頻90KW消防應急電源 長沙8KW單相照明型消防電源 雞西1KW單相EPS應急電源 烏蘭察布三相應急電源37KW 6KW消防照明EPS 益陽18KW三相EPS消防電源 銅仁4KW單相消防應急電源 隨州三相EPS消防電源 梧州三相變頻90KW消防應急電源 佛山8KW單相照明型消防電源 淮南三相應急電源37KW 單相消防應急電源3KW 資陽4KW單相消防應急電源 日照單相EPS消防照明電源 濟南9KW單相應急EPS電源 南通75KW三相混合動力型EPS電源 長治7KW單相消防應急電源 承德2.2KW三相應急電源 金昌單相EPS消防照明電源
