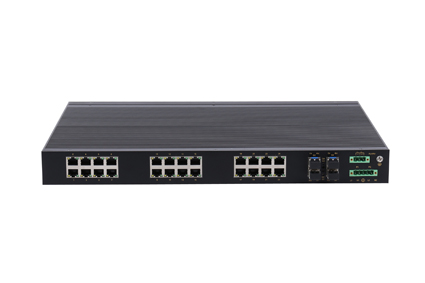

KLM5328系列二層千兆工業以太網交換機是專為工業通信領域研發的一款高性能以太網通信產品。該產品采用高性能的工業級交換芯片，在接口配置上支持4個千兆SFP口+24個百兆光電可選接口，具備AC220V/DC110V工業電源輸入的功能，在提高網絡通信穩定性的同時還可以節省布線。
|
技術參數 |
|
|
以太網標準 |
IEEE802.3(以太網)、IEEE802.3u (100base-TX和100base-FX)、IEEE802.3x (流控)、IEEE802.3ab (1000base-T)、IEEE802.3z（1000base-LX） |
| 交換屬性 | |
|
MAC地址 |
8K |
|
背板帶寬 |
12.8Gbps |
|
包轉發率 |
9.52Mbps |
|
交換延遲 |
<5μs |
| 接口 | |
|
千兆接口 |
數量：4個 |
|
接口形式：SFP型光口（LC接口，單/多?？蛇x）或10/100/1000M自適應電模塊 |
|
|
接口速率：1000base-LX（光口)、10/100/1000M自適應電口 |
|
|
百兆接口 |
數量：24個 |
|
接口形式：1×9固定光口（單/多模可選， SC/FC/ST接口可選）或RJ45百兆電口 |
|
|
接口速率：100base-FX（光口）、10/100M自適應電口 |
|
|
電源端子 |
7.62mm間距插入式端子 |
|
繼電器告警端子 |
5.08mm間距插入式端子，1A@24VDC |
| 傳輸距離 | |
|
雙絞線 |
100m（標準CAT5/CAT5e線纜） |
|
多模光纖 |
千兆多模：1310nm，500m； 百兆多模：1310nm，2km |
|
單模光纖 |
千兆單模：1310nm，20km； 百兆單模：1310nm，20/40km；1550nm，60/80km |
| LED指示燈 | |
|
前面板指示燈 |
接口指示燈：b/ACT；SPEED |
|
系統運行指示燈：RUN |
|
|
電源狀態指示燈：PWR1；PWR2 |
|
|
告警指示燈：ALARM |
|
|
后面板指示燈 |
RJ45電口指示燈：b/ACT；SPEED |
|
光纖指示燈：b/ACT |
|
| 電源指標 | |
|
輸入電壓 |
DC110~220V（DC110~370V寬壓范圍）或AC100~240V（AC85~264V寬壓范圍） 支持DC24V、DC48V可選 |
| 整機功耗 |
＜40W@滿載 |
|
過載保護 |
支持 |
| 反接保護 |
支持 |
|
冗余保護 |
支持 |
| 工作環境 | |
| 工作溫度 |
-40℃~85℃ |
|
存儲溫度 |
-40℃~85℃ |
| 相對濕度 |
5%~95%（無凝露） |
| 機械結構 | |
|
外殼 |
IP40防護等級，鋁合金外殼 |
|
安裝 |
19英寸1U機架式，支持前后出線安裝 |
|
尺寸 |
482.6mm×44mm×330mm (W×H×D) |
| 行業標準 | |
|
EMC |
EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5 |
|
沖擊 |
IEC60068–2-27 |
| 自由落體 |
IEC60068-2-32 |
|
震動 |
IEC60068-2-6 |
| 質保 | |
|
保修期 |
5年 |
|
認證 |
|
|
CE、FCC、RoHS |
|
