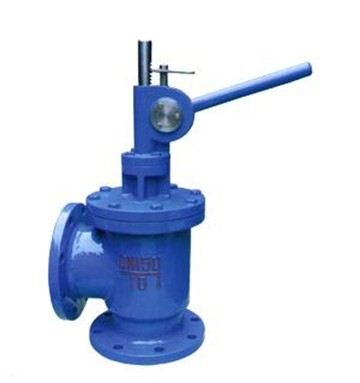

手動快開排泥閥主要用于自來水公司各類水池外，用以排除池底泥沙或污物。也可安裝在工作介質為水、氣、油等工業(yè)管道中作截流用 工作原理及性能: 本系列產品均由液壓缸和角式截止閥兩大部分組成，液壓缸為動帶動閥板升降，使閥體通道開或閉以達到流體通斷。 液壓缸活塞密封件L型皮碗，其密封性能好，經久耐用。
一、手動快開排泥閥用途：
皮碗選用吸水革制作，其壽命達兩年以上，經用戶使用后的反饋信息有多達5年未更換者有之。開啟速度快，一般在5秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無滲漏，以便維修更換，如配以電磁換向閥指控 液壓缸，則能實現遠控、自控等。若配手動裝置，可以4－12臺一排安裝，同時起動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節(jié)約能源
二、 手動快開排泥閥主要零件材料
零件名稱 |
閥體、閥蓋 |
膜片壓板、閥盤 |
閥桿 |
膜片 |
材料 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
球墨鑄鐵、青銅 |
不銹鋼 |
尼龍強化橡膠 |
三、 手動快開排泥閥主要技術參數
公稱壓力(MPa) |
試驗壓力(MPa) |
液壓缸 工作介質 |
適用溫度 |
適用介質 |
|
殼體 |
密封 |
||||
1.0 |
1.5 |
1.1 |
清水、氣 |
≤80℃ |
水、污水 |
1.6 |
2.4 |
1.76 |
|||
四、手動快開排泥閥主要連接尺寸
公稱通徑 (mm) |
尺 寸(mm) |
接管螺紋G |
||
H |
L1 |
L2 |
||
80 |
480 |
135 |
125 |
1/2〞 |
100 |
500 |
145 |
125 |
1/2〞 |
150 |
620 |
175 |
145 |
1/2〞 |
200 |
735 |
225 |
185 |
1/2〞 |
250 |
805 |
260 |
205 |
1/2〞 |
300 |
940 |
280 |
245 |
3/4〞 |
350 |
1100 |
305 |
270 |
3/4〞 |
400 |
1200 |
340 |
310 |
1〞 |
