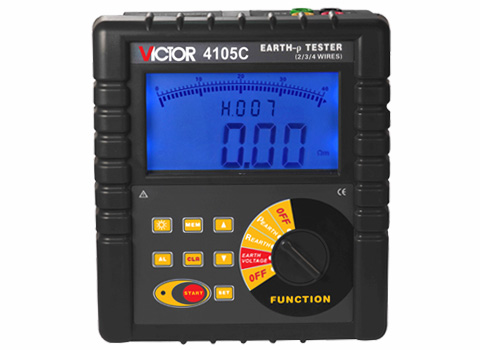

VICTOR 4105C四線接地電阻.土壤電阻率測試儀專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，采用最新數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致強，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。
VICTOR 4105C四線接地電阻.土壤電阻率測試儀由主機、監控軟件、測試線、輔助接地棒、通訊線等組成。主機超大LCD顯示，藍屏背光，棒圖指示，一目了然。同時能存儲300組數據，通過監控軟件實現歷史查詢與在線實時監測功能，動態顯示，告警指示，具有歷史數據讀取、查閱、保存、報表、打印等功能。
技術規格
1．基準條件和工作條件
影響量 |
基準條件 |
工作條件 |
備注 |
環境溫度 |
---- |
||
環境濕渡 |
40%～60% |
＜80% |
---- |
儀表工作電壓 |
9V±0.1V |
9V±1.5V |
---- |
輔助接地電阻值 |
＜100Ω |
＜30kΩ |
rC、rP |
干擾電壓 |
無 |
＜20V |
---- |
干擾電流 |
無 |
＜ |
---- |
測R時電極間距 |
a＞5d |
a＞5d |
---- |
測ρ時電極間距 |
a＞20h |
a＞20h |
---- |
2．一般規格
功 能 |
二三四線測量接地電阻、土壤電阻率； 接地電壓、交流電壓測量 |
電 源 |
DC 9V (鋅錳干電池 R14S 1.5V 6節 ，連續待機300小時) |
量 程 |
接地電阻：0.00Ω～30.00kΩ |
土壤電阻率：0.00Ωm～9000kΩm |
|
測量方式 |
精密4線、3線法測量、簡易2線測量接地電阻 |
測量方法 |
接地電阻：額定電流變極法，測量電流20mA Max 土壤電阻率：四極法(溫納法) 對地電壓：平均值整流(P(S)-ES接口間） |
測試頻率 |
128Hz/111Hz/105Hz/94Hz(AFC) |
短路測試電流 |
AC 20mA max |
開路測試電壓 |
AC 40V max |
測試電壓波形 |
正弦波 |
電極間距范圍 |
可設定 |
換 檔 |
接地電阻：0.00Ω～30.00kΩ全自動換檔 |
土壤電阻率：0.00Ωm～9000kΩm全自動換檔 |
|
背 光 |
可控藍屏背光，適合昏暗場所使用 |
顯示模式 |
4位超大LCD顯示，藍屏背光 |
測量指示 |
測量中LED閃爍，LCD倒計數,進度棒圖指示 |
LCD尺寸 |
|
LCD顯示域 |
|
儀表尺寸 |
高寬厚： |
標準測試線 |
4條：紅色 |
簡易測試線 |
2條：紅色 |
輔助接地棒 |
4根：φ |
測量時間 |
對地電壓：約3次/秒 |
接地電阻、土壤電阻率：約5秒/次 |
|
測量次數 |
5000次以上(短路測試，測1次，停30秒再測) |
線路電壓 |
AC 600V以下測量 |
RS232接口 |
具有RS232接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
通 訊 線 |
RS232通訊線1條，長 |
數據存儲 |
300組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
數據保持 |
保持數據時“HOLD”符號指示 |
數據查閱 |
查閱數據時“READ”符號指示 |
溢出顯示 |
超量程溢出時“OL”符號指示 |
干擾測試 |
自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 |
輔助接地測試 |
具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
報警功能 |
測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示 |
電池電壓 |
當電池電壓降到約7.5V時，電池電壓低符號“ 顯示，提醒更換電池 |
功 耗 |
待機: 約20mA(背光關閉) |
開機開背光：約45mA(背光關閉25mA) |
|
測量：約100mA(背光關閉) |
|
質 量 |
總質量： |
儀表： |
|
測試線： |
|
輔助接地棒： |
|
工作溫濕度 |
|
存放溫濕度 |
|
過載保護 |
測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
絕緣電阻 |
20MΩ以上(電路與外殼之間500V) |
耐 壓 |
AC 3700V/rms(電路與外殼之間) |
電磁特性 |
IEC61326(EMC) |
適合安規 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004。 |
3．基準條件下基本誤差及性能指標
測量功能 |
測量范圍 |
精度 |
分辨力 |
接地電阻(R) |
0.00Ω～30.00Ω |
±2%rdg±3dgt |
0.01Ω |
30.0Ω～300.0Ω |
±2%rdg±3dgt |
0.1Ω |
|
300Ω～3000Ω |
±2%rdg±3dgt |
1Ω |
|
3.00kΩ～30.00kΩ |
±4%rdg±3dgt |
10Ω |
|
土壤電(ρ) |
0.00Ωm～99.99Ωm |
根據R的測量精度而定 (ρ=2πaR a: π=3.14) |
0.01Ωm |
100.0Ωm～999.9Ωm |
0.1Ωm |
||
1000Ωm～9999Ωm |
1Ωm |
||
10.00kΩm～99.99kΩm |
10Ωm |
||
100.0kΩm～999.9kΩm |
100Ωm |
||
1000kΩm～9000kΩm |
1kΩm |
||
接地電壓 |
AC 0.0～600V |
±2%rdg±3dgt |
0.1V |
裝箱單
儀表 |
1臺 |
儀表箱 |
1個 |
輔助接地棒 |
4根 |
標準測試線 |
4條(紅色 |
簡易測試線 |
2條(紅色 |
鋅錳干電池 |
6節(R14S 1.5V) |
監控軟件光盤 |
1份 |
RS232通訊線 |
1條 |
用戶手冊/保修卡/合格證 |
1份 |
