| ●增加的凸輪•CH數 ○原來產品的CH常不夠，本機增設到12CH。可內置共計8個SSR。 |
|
| ●數值設定采用脈沖器 ○數值設定采用了脈沖器（手動旋轉•編碼器）。由于脈沖器與微型•計算機配合，不會發生范圍之外設定而操作性。 |
|
| ●用凸輪幅寬固定(FIXED CAM WIDTH)的角度設定 ○凸輪幅寬固定（FIXED CAM WIDTH）的凸輪CH改變控制角度ON/OFF側，同時可改變ON側與OFF側的控制角度。所以不發生ON/OFF角度反轉設定，減少設定錯誤。 |
|
| ●光點轉換型角度顯示 ○采用了光點旋轉型角度顯示。光點旋轉型角度顯示器顯示控制角度設定值，易看確定范圍。 |
|
| ●功能設定的靈活性更強 ○全CH都有可設定自動進角或定時器運轉。 |
|
| ●PATTERN登記或呼出 ○以設定值作為PATTERN，可STORE(登記)或RECALL(呼叫)。更換模具時，可設定PATTERN號碼（0至99）。 |
|
| ●功能設定 ○在功能設定項目可改變PS-731運轉的一部分。 |
|
| ●與原來產品的共通化 ○原來產品PS-701與輸出連接器有互換性。將PS-701容易更換到PS-731。 |

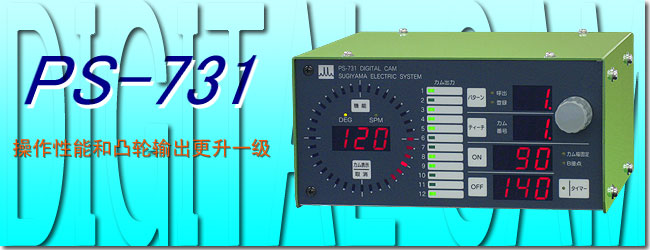

PS-731
*點擊右鍵選擇“文件另存為”保存下載文件
編碼器托架
*點擊右鍵選擇“文件另存為”保存下載文件
| 凸輪•CH數 | 12通道 |
| PATTERN號碼 | 2位數 |
| 角度檢測器 | 增量型旋轉•編碼器 360分割/轉 |
| 角度設定 | 0至359° 步長1° |
| 光點旋轉型角度顯示 | 步長10° 36點 |
| 使用最高旋轉數 | 1500SPM |
| 角度旋轉數 | 3位數 |
| 輸出 CH1至8 CH9至12 |
・選擇AC或DC SSR
|
| 運轉檢測系統 | 繼電器輸出 250VAC/30VDC 2A (最大) |
| 電源電壓 | AC100至220V±10％ 50/60Hz |
| 重量 | 2.4kg(包括安裝托架) |
| 本體尺寸(WHD) | 200W×98.5H×184D 但不包括突起部分 |
| 附屬品 | ・編碼器ASSY ・編碼器連接線 ・皮帶 ・皮帶輪 ・SSR（DC或AC最多 8個） ・電源連線 ・標記軟管 （CH1～CH8各2條） ・使用說明書 |
