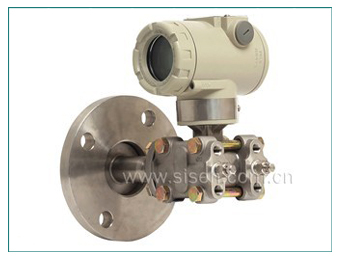

2、單法蘭液位變送器的技術指標
測量介質 |
液體、氣體或汽體 |
電 源 |
24V DC（正常工作電壓范圍：10.5～40V DC） |
輸出信號 |
二線制，4～20mA DC輸出，疊加HART協議數字通訊。 |
測量范圍：
量程代碼 |
量程范圍（KPa） |
測量范圍（KPa） |
3 |
0.8~7.5KPa |
-7.5~7.5KPa |
4 |
1.0~37.4KPa |
-37.4~37.4KPa |
5 |
4.7~186.8KPa |
-100~186.8KPa |
6 |
17.3~690.KPa |
-100~690KPa |
負載特性：
防爆標志 |
隔爆型Exd IICT6,本安型Exia IICT6 |
防護等級 |
IP66 |
遷移特性 |
正負遷移后，其量程上、下限不得超過量程的極限。 在最小量程時，最大正遷移為0.975URL； 最大負遷移為-URL。 在平方根輸出時，正負遷移可調校流量量程的10%。 |
環境溫度 |
-40～85℃（LCD表頭為-30～70℃） 隔爆型：-30～70℃ 本安型：-30～60℃ 接液溫度：-40～105℃ |
接液溫度 |
-40～105℃ |
儲存溫度 |
-40～85℃ |
環境濕度 |
0～100%RH |
靜壓和超壓 極限 |
150Ib法蘭：41.37KPa~1.89MPa（絕對壓力，37℃） 300Ib法蘭：41.37KPa~4.9MPa（絕對壓力，37℃） |
兩側法蘭可 承受壓力 |
60Mpa |
容積變化量 |
小于0.16cm3 |
阻 尼 |
0.1～32.0s（可調） |
啟動時間 |
2s |
3、 單法蘭液位變送器的性能指標
量程比 |
100：1 |
精度等級 |
0.1級（1‰） |
量程比影響 |
0.1級：在量程比為1：1到10：1時，為調校量程的±0.1% ， 在量程比為10：1到100：1時，為±[0.05×(1+0.1×量程比)]% |
穩定性 |
0.1級：36個月誤差為最大量程的±0.25% |
溫度影響 |
0.1級：零點誤差為最大量程的±0.2%/28℃，包括量程和零點的總誤差， 為最大量程的±0.3%/28℃ |
靜壓影響 |
零點誤差：零點誤差為最大量程范圍的±0.5% |
量程誤差 |
量程誤差為最大量程范圍的-1.5±0.2 5%零點誤差，量程誤差均為系統誤差， 安裝前可按實際靜壓調校、消除這個壓差。 |
電源影響 |
小于輸出量程的0.05% |
振動影響 |
在任意軸向上，引起的誤差為最大量程范圍的±0.05%/g |
負載影響 |
只要輸入變送器的電壓高于10.5V，在負載工作區內無負載影響 |
安裝影響 |
傳壓膜處于垂直位置時，可能產生零點變化最大為0.25KPa誤差。 傳壓膜處于水平位置時，可能產生零點變化最大為0.98KPa（對于插入式法蘭可附加插入 長度變化量），但對量程無影響，此誤差可校正消除 |
電磁輻射 |
符合IEC801標準 |
4、 單法蘭液位變送器的結構指標
隔離膜片 |
316不銹鋼、哈氏合金C、蒙乃爾合金、鉭、鍍金 |
排氣/排液閥 |
316不銹鋼、哈氏合金C、蒙乃爾合金 |
O型圈（與測量介質接觸) |
氟橡膠、丁腈橡膠、乙烯-丙烯、聚四氟乙烯 |
灌充液 |
硅油、惰性液 |
法蘭和接頭 |
316不銹鋼、哈氏合金C、蒙乃爾合金 |
螺 栓 |
碳鋼鍍鋅、不銹鋼 |
電氣殼體 |
低銅鋁合金 |
涂層 |
內層導電氧化，外層聚酯環氧樹脂 |
引壓過程連接 |
法蘭、接頭1/2-1/4NPT（錐管螺紋） |
電氣連接 |
1/2-1/4NPT帶螺紋端導線密封接頭 |
重量 |
3. 5kg（不包括選件） |
