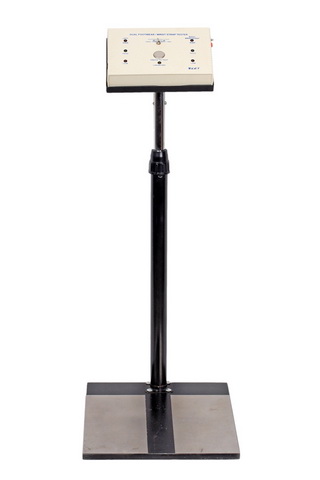

名稱： 人體綜合測試儀
品牌： ELET伊力特
產品備注說明
產品特點：
1， 本產品特點突出可快速測試ESD裝備，三個獨立裝置（左鞋、右鞋、手腕帶）一次完成ESD檢測。
2， 三個分別各三種狀態顯示，LO（低于設定值）、PASS（設定值范圍內）、HI（高于設定值）有報警功能。
3， 欠電指示，當BATTERY LOW燈亮?xí)r，提醒用戶及時充電！否則測試參數精度下降。（最好使用電源適配器AC或DC12V）
4，根據客戶提供門禁系統動作要求，可開發擴展遙控門禁系統。
5，具有與電腦通訊接口，可擴展數據管理。
產品參數：
儀器尺寸 (W)166mmx(L)96mmx(H)30mm 左鞋設定值 750kΩ-100MΩ
踏板尺寸 (W)300mmx(L)400mmx(H)20mm 右鞋設定值 750kΩ-100MΩ
活動支架
調整距離 >150mm 手腕設定值 750kΩ-10MΩ
總重量 6.5kg 測試精度 ±10－20％
（此參數為國標）導電鞋為100kΩ-35MΩ根據用戶使用條件聲明校正。
人體綜合測試儀說明書
一.特點：
1， 本產品特點突出可快速測試ESD裝備，三個獨立裝置（左鞋、右鞋、手腕帶）一次完成ESD檢測。見圖1
2， 三個分別各三種狀態顯示，LO（低于設定值）、PASS（設定值范圍內）、HI（高于設定值）有報警功能。具體參數見表1。
3， 欠電指示，當BATTERY LOW燈亮?xí)r，提醒用戶及時充電！否則測試參數精度下降。（最好使用電源適配器AC或DC12V）
手腕3態指示
右鞋3態指示
左鞋3態指示
手腕接線4種接口
測試按鈕
欠電指示
4，根據客戶提供門禁系統動作要求，可開發擴展遙控門禁系統。
5，具有與電腦通訊接口，可擴展數據管理。
儀器固定螺絲
遙控天線
AC或DC12V插座
電池開關
擴展通訊接口
二.技術參數：
儀器尺寸 (W)166mmx(L)96mmx(H)30mm 左鞋設定值 750kΩ-100MΩ
踏板尺寸 (W)300mmx(L)400mmx(H)20mm 右鞋設定值 750kΩ-100MΩ
活動支架
調整距離 >150mm 手腕設定值 750kΩ-10MΩ
總重量 6.5kg 測試精度 ±10－20％
（此參數為國標）導電鞋為100kΩ-35MΩ根據用戶使用條件聲明校正。
三.使用操作：
1,使用前將電池開關置ON位，如果顯示不正?；蚍澍Q器長鳴，表示機內電池欠電，請插入電源適配器充電可以直接啟機使用。靜態直流電流為12V/60mA。
2，ESD測試時，只要雙腳分別踏在相對的金屬踏板上，戴好手腕帶挾入或插入手腕接線口上，手指輕輕按在金屬測試按鈕就一目了然地知道ESD裝備是否合格。注：請勿戴手套或用指甲按在金屬測試按鈕。正確使用見圖3。
支架升降鎖緊鈕
四.安裝：
1， 將踏板上的配線支架底部穿出頂部。
2， 三套M8x30mm將支架與踏板固定。
3， 將配線插到儀器底部相對的插線插好。
4， 將儀器固定螺絲M3x15mm兩套相對位置固定。
5， 將支架升降鎖緊鈕兩個鎖定支架高度。
附件：電源適配器（12V－900mA）一個，手腕帶一個，支架安裝螺絲M8x30mm三套，儀器固定螺絲M3x15mm兩套，支架升降鎖緊鈕兩個，說明書一份，保修卡一張，校正報告一份，產品合格證一張。
