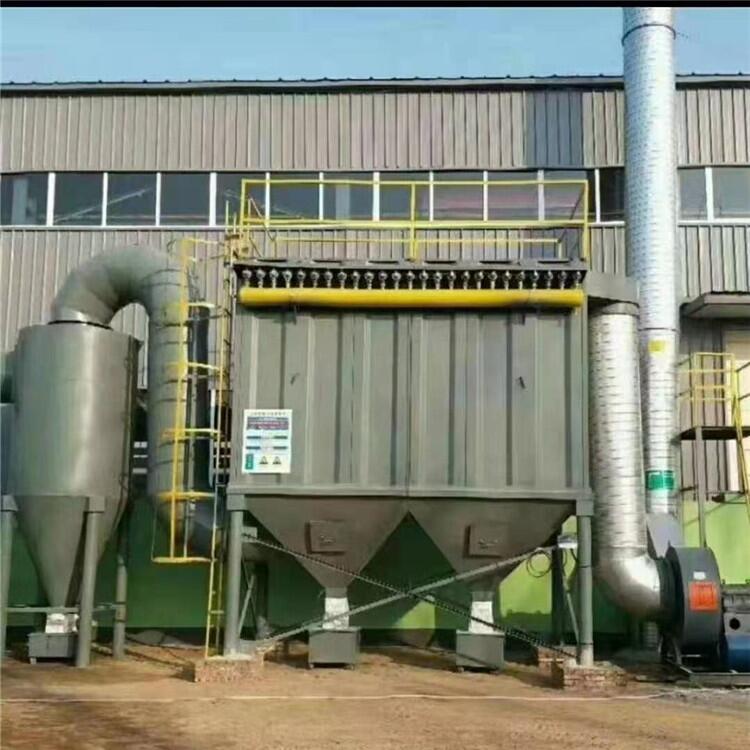

MC-Ⅱ型脈沖布袋除塵器由上、中、下箱體，排灰系統及噴吹系統五部分組成。上箱體包括可掀的蓋板和出風口；中箱體內有多孔板、除塵骨架、除塵濾袋及文丘里管；下箱體由灰斗、進風口及檢查門組成；噴吹系統包括控制閥、脈沖電磁閥、噴吹管和氣包。
MC-Ⅱ型脈沖袋式除塵器特點：
1、MC-Ⅱ型脈沖袋式除塵器在保留了原MC-Ⅰ型除塵器優點的基礎上，采用了低阻力的QMF—20P型脈沖閥，使除塵器的控制系統和過濾袋等的壽命比MC—Ⅰ型延長一倍以上，減少了維修工作量。
2、清灰用壓縮空氣從原來的5—7公斤/厘米2壓力，降到現在的3公斤/厘米2壓力，但清灰效果仍可達到5—7公斤/厘米2壓力的效果，從而擴大了使用范圍。
3、由于結構上的改進，增強了設備的嚴密性，漏風量能夠低于10%，進一步提高了產品質量。
4、改革了揭蓋裝置，濾袋固定方法，為設備檢修和維護了勞動條件。
5、噴吹裝置增加了防護罩，蓋板結構采用了防雨措施，使除塵器在露天放置不需另設防雨棚，減少了建設投資。
6、清灰部分原來攪龍去掉，裝置了YJD系列型自動回轉排灰閥組合關風器。擴大了清灰使用效果，減少了維修，封密嚴排灰快。
MC-Ⅱ型脈沖袋式除塵器結構組成：
1、上箱體：由可掀起的蓋板和出風口組成；
2、中箱體：由多孔板、濾袋裝置和文氏管組成；
3、下箱體：由進風口、灰斗和檢查門組成；
4、排灰系統：由減速裝置和輸灰、排灰裝置組成；
5、噴吹系統：由控制儀、控制閥、脈沖閥、噴吹管、氣包和防護裝制組成；
6、控制儀表采用JMK—2型脈沖控制儀，WMK脈沖無觸點控制儀。
MC-Ⅱ型脈沖布袋除塵器工作原理：
MC-Ⅱ型脈沖布袋除塵器是將含塵氣體由除塵器進風口進入中、下箱體的過程中，粉塵被吸附在除塵濾袋上，氣體則穿過除塵濾袋經文丘里管進入上箱體，從出風口排出，隨著除塵濾袋上粉塵的積累，除塵濾袋壓力損失逐漸增加，該壓力損失由壓力計反饋到控制儀?？刂苾x接收并發出指令，按順序觸發各脈沖電磁閥，使氣包內的氣體瞬時從噴吹管的各孔噴出，經文丘里管的各孔噴出，經文丘里管噴射到相應的除塵濾袋內，除塵濾袋在氣流瞬時的反作用力下膨脹，使積附在除塵濾袋表面的粉塵脫落。
MC-Ⅱ型脈沖布袋除塵器性能參數：
|
型號規格 |
過濾面積m2 |
含塵濃度g/m3 |
過濾風速m/min |
過濾風量m3/n |
阻力H2omm |
外型尺寸長×寬×高 |
重量（Kg） |
|
MC24-Ⅱ |
18 |
＜15 |
2-4 |
2160-4320 |
120-150 |
1090×1678×3667 |
1133 |
|
MC36-Ⅱ |
27 |
＜15 |
2-4 |
3240-6480 |
120-150 |
1490×1678×3667 |
1485 |
|
MC48-Ⅱ |
36 |
＜15 |
2-4 |
4320-8640 |
120-150 |
1890×1678×3667 |
1495 |
|
MC60-Ⅱ |
45 |
＜15 |
2-4 |
5400-10800 |
120-150 |
2290×1678×3667 |
1730 |
|
MC72-Ⅱ |
54 |
＜15 |
2-4 |
6480-12960 |
120-150 |
2690×1678×3667 |
1950 |
|
MC84-Ⅱ |
63 |
＜15 |
2-4 |
7560-15120 |
120-150 |
3090×1678×3667 |
2230 |
|
MC96-Ⅱ |
72 |
＜15 |
2-4 |
8640-17280 |
120-150 |
3690×1678×3667 |
2400 |
|
MC120-Ⅱ |
99 |
＜15 |
2-4 |
10800-21600 |
120-150 |
4450×1678×3667 |
2870 |
