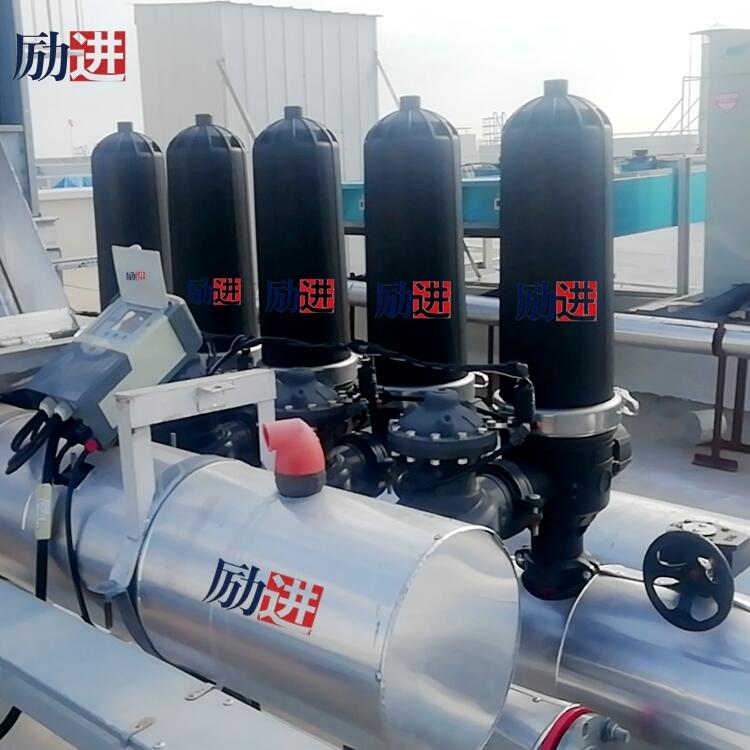

疊片式過濾器具有反洗、全自動連續運行、自耗水低、占地面積小，過濾器系統的反洗過程輪流交替進行，工作、反洗狀態時間自動切換，可連續出水，系統壓損小。
技術參數： 系統工作壓力：0.2-0.8Mpa 工作壓力：內源反洗：0.25--0.8MPa 外源反洗：0.08--0.8MPa 工作溫度：4--75 ℃ 進水PH值：4---13 反洗壓力：0.15--0.6 MPa 系統壓損：0.001--0.08 MPa 反洗水耗：30—100L/個 反洗時間：30--240s可調（建議30—45S 控制器：全自動控制器，系統反洗方式：采用其他過濾器單元和出水對每個單元逐個分別反洗，直到完成。原水水質分類 優良水質：城市自來水，從穩定的含水層抽取的井水； 一般水質：循環冷卻水，經沉淀處理過的地面水，經過沉積生物處理過的排水； 較差水質：從水質很差的含水層抽取的地下水，經過沉淀，但未經或經很少的生物處理的排水，有微生物大量繁殖的地面水； 很差水質：從很臟或鐵錳的井中抽取的井水，受洪水影響且未經過沉淀的地面水，未經沉淀及生物處理的排水。過濾精度選擇選擇過濾器過濾精度即盤片，對盤式過濾器在整個水處理系統發揮應用的作用有著重要意義，只有選擇合理正確才能滿足后續的水質要求。下表為在常見的集中過濾用途時，推薦選擇的過濾精度。
| 過濾系統的應用 | 選擇過濾精度 |
| 生活飲用水預處理、生產工藝用水、噴嘴保護 | 50μ |
| 循環水過濾，給水處理預過濾 | 100μ |
| 中水處理、廢水處理 | 200μ |
原水水質及要求過濾后到的精度以及每小時產水量是選擇我們過濾系統的依據。 過濾單元產水量可以參考流量/壓差曲線盤式過濾器選型表
| 原水水質 | 優良水質 | 一般水質 | 較差水質 | 很差水質 | 進出水管徑 | ||||||||
| 過濾精度μm | 200 | 100 | 50 | 200 | 100 | 50 | 200 | 100 | 50 | 200 | 100 | 50 | 外形尺寸見圖紙 |
| 過濾器型號 | 流量M3/H | 流量M3/H | 流量M3/H | 流量M3/H | |||||||||
| LJDP2-3 | 75 | 60 | 42 | 57 | 45 | 33 | 40 | 30 | 22 | 24 | 19 | 13 | DN100 |
| LJDP2-4 | 100 | 80 | 56 | 76 | 60 | 44 | 54 | 40 | 30 | 32 | 26 | 18 | DN100 |
| LJDP2-5 | 125 | 100 | 60 | 95 | 75 | 55 | 67 | 50 | 37 | 40 | 32 | 22 | DN150 |
| LJDP3-3 | ≤111 | ≤90 | ≤60 | ≤84 | ≤66 | ≤48 | ≤60 | ≤45 | ≤33 | ≤36 | ≤28 | ≤19 | DN150/ DN200 |
| LJDP3-4 | 148 | 120 | 80 | 112 | 88 | 64 | 80 | 60 | 44 | 48 | 37 | 26 | DN150/ DN200 |
| LJDP3-5 | 185 | 150 | 100 | 140 | 110 | 80 | 100 | 75 | 55 | 60 | 47 | 32 | DN150/ DN200 |
| LJDP3-6 | 222 | 180 | 120 | 168 | 132 | 96 | 120 | 90 | 66 | 75 | 56 | 39 | DN150/ DN200 |
| LJDP3-7 | 259 | 210 | 140 | 196 | 154 | 112 | 140 | 105 | 77 | 84 | 66 | 45 | DN150/ DN200 |
| LJDP3-8 | 296 | 240 | 160 | 27 | 176 | 128 | 160 | 120 | 88 | 96 | 75 | 52 | DN150/ DN200 |
| LJDP3-9 | 333 | 270 | 180 | 252 | 198 | 144 | 180 | 135 | 99 | 108 | 85 | 58 | DN200 |
| LJDP3-10 | 370 | 300 | 200 | 280 | 210 | 160 | 200 | 150 | 110 | 120 | 94 | 65 | DN200 |
過濾單元特點：l 安裝使用時省地、日常維護少；濾芯無彈簧設計，過濾時利用了來水壓力壓緊盤片組，這樣使得反洗的壓力要求大大降低l 的內置鴨嘴閥，濾芯在過濾時的出水量，同時反沖洗時起到很好的逆止功能；l 拋棄了常用的金屬卡箍設計，過來單元采用自鎖卡扣配合設計的密封圈，過濾單元外殼的安裝和拆卸變的簡單容易，密封效果好；l 每個過濾單元均配有過濾和反洗狀態指示裝置以及自動進排氣裝置，在避免水錘的同時還可以提了濾芯反洗效果。選擇過濾器過濾精度即盤片，對盤式過濾器在整個水處理系統發揮應用的作用有著重要意義，只有選擇合理正確才能滿足后續的水質要求。
| 參數型號Model | 外殼大圓mmShell circle | 寬mmMAX wide | 單元高mmHeighe | 凈重N.WWeight | 材質Material | 接口形式Joint b | 可選過濾盤片Optional filter disc |
| LJDP2單元 | 230 | 265 | 701 | 8.1 | 增強工程塑料engineering plastic | 3”卡接頭3”coupling | 綠色green 200μ紅色red 130μ黃色yellow 100μ |
| LJDP3單元 | 230 | 265 | 855 | 9.4 |
