功能與用途
YD系列反沖洗排污過濾器適用于各種供水系統、工藝水系統及工業冷卻水系統，特別是24小時連續運行的不停機系統，可以濾去水中的各種機械雜質，確保系統設備的安可靠運行。
反沖洗過濾器適用范圍
反沖洗過濾器適用于工業循環水系統；暖通空調循環水系統，特別適用于一些需要不停機連續運轉的系統。
技術特點
工作溫度：≤150℃
工作壓力：≤1.0MPa
過濾精度范圍廣：d＝0.5 2.0mm
過濾水量大：該過濾器壓力損失小，處理水量大，單臺可達2850t/h
使用壽長：由不銹鋼楔形條狀濾網及碳鋼筒體組成
綜合成本低：無需拆卸和更換濾網，使用壽長達20年
作簡便效率高：無需接旁路，無需修機，過濾反沖效好

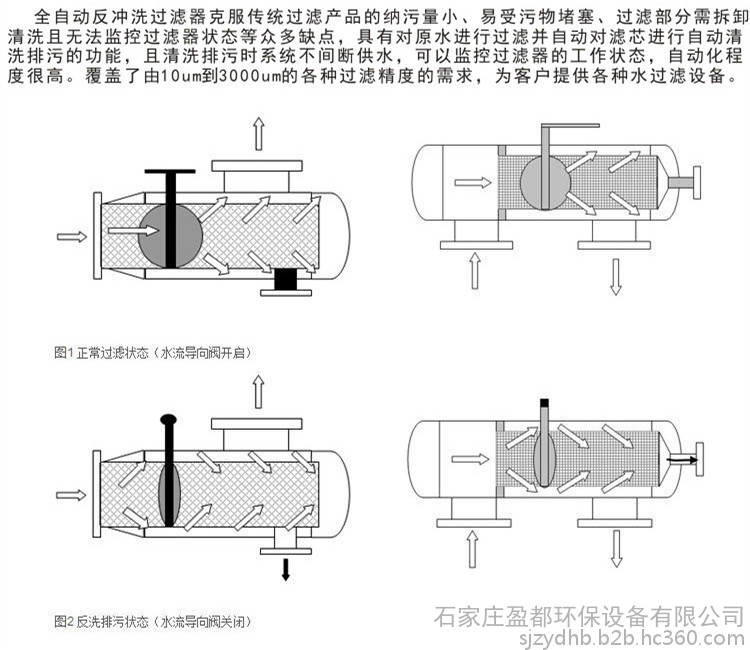

設備結構與工作原理
YD系列自動排污過濾器主要由碳鋼筒體、特殊結構的不銹鋼楔形濾網、水流導向閥及排污裝置所組成。當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾到出口。當過濾器需要排污時，關閉水流導向閥，打開排污閥，水流經濾網前半段過濾，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，起到反向自動沖洗濾網的作用。這樣整個沖洗過程系統可正常運行，無需停機。
產品特點
1．網筒采用錐形不銹鋼濾筒，清洗時雜質能在負水壓水流的沖擊下瞬時均勻排出。
2．濾網采用尖向外的V型斷面網筒，過濾和反沖洗時不糊網易清洗。
選用說明
1．設備選型
設備選型前，必須明確過濾精度、工作壓力、進出水口方向、排污方式等參數。
2．設備安裝
a.安裝時須注意殼體上的箭頭方向（水平或向下與介質流動方向一致）；
b.好設置旁通管路，以便在過濾器進行清洗或發生故障時不影響系統的正常運行；
c.過濾器與水質處理設備配套使用時，應安裝在水質處理設備進水口之前；
d.該設備部的安裝在負壓區。
使用說明
1. 系統運行前應檢查管路安裝是否正確。
2. 對系統管路進行沖洗，此時設備進出水口閥門必須關閉，打開旁通閥門。
3. 檢查無誤后，開啟進水閥、出水閥、關閉旁通閥、排污閥。
4. 電控箱作說明
1) 按動船型開關，電源指示燈亮，過濾器進行正常運行狀態（每次接通電源，機器先排污后復位，進入運行狀態）。
2) 排污時間的設定，設備出廠默認的排污時間為1min，客戶可根據需要自行設定排污時間，設定范圍為0—3min，設備的排污是由壓差控制的，壓差為0.05MPa時，設備開始排污，排污時，排污指示燈亮。調整壓差的方法就是調整壓差開關（改變壓差可以參考接線盒內的壓差值刻度指示及說明，順時針轉動調節旋鈕可使壓差設定值增大）直到設定為所需壓差值。
3) 為了方便用戶，該設備設定了強制排污按鈕，可人為干擾進行強制排污。
注意：系統長期停止運行或季節性停止運行，在系統停止運行前，在水中投加適量緩蝕劑，并采取滿水濕保護的措施，以減小腐蝕，保護系統。sldgle
