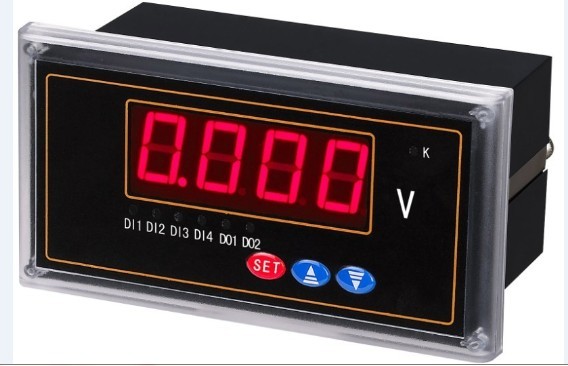

性能特點
· 高精度測量1路直流電流或直流電壓
· 提供數碼管顯示，本地數據查詢
· 支持RS-485通訊，Modbus-RTU協議
· 寬范圍交直流通用電源：AC/DC 80V～270V
技術指標
測量精度 |
|
直流 |
0.5級 |
信號輸入 |
|
接線方式 |
1路直流 |
額定電流 |
DC 20mA、DC 75mV、DC 1000V |
過負載 |
1.2倍（持續），2倍/1秒（瞬時） |
功耗 |
＜1VA/相 |
阻抗 |
＞300kΩ |
輔助電源 |
|
工作范圍 |
AC/DC：80V～270V |
功耗 |
＜4VA |
功能模塊 |
|
通訊接口 |
1路RS-485通訊，Modbus-RTU協議 波特率：2400～19200bps，默認9600 bps |
環境 |
|
工作溫度 |
|
存儲溫度 |
|
相對濕度 |
≤93%，無腐蝕性氣體場所 |
海拔 |
≤ |
安全 |
|
絕緣電阻 |
＞ |
交流耐壓 |
AC 2kV |
電磁兼容性能 |
|
靜電放電 |
4級 |
電快速瞬變脈沖群 |
4級 |
浪涌（沖擊） |
4級 |
外形尺寸 |
|
面框尺寸 |
96×48; |
開孔尺寸 |
91×44 |
規格選型
功能 型號 |
一路直流 |
通訊接口 |
顯示 |
開孔尺寸 （mm） |
|
LED |
LCD |
||||
LYDC-5E101 |
√ |
- |
√ |
- |
91×44 |
LYDC-5E102 |
√ |
1 |
√ |
- |
|
訂貨示例
例1．
型號：LYDC-5E102
電源：AC 220V
信號輸入：DC 4～20mA
數字顯示：0～10kV（注：直流表顯示內容可根據需要選擇，如電壓、電流、頻率、功率、溫度、速度等）
其他：其他出廠預設置（未作說明則按照默認設置出廠）
