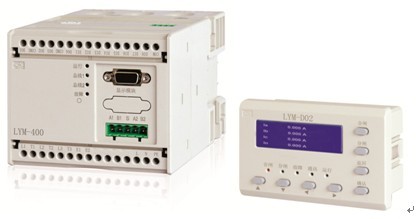

LYM-400系列智能電力測控儀表，采用分體式設計，可以直接安裝在1/4模數的抽屜柜中，具有傳統的多功能電表的測量功能、集成了常見斷路器的控制方法、狀態檢測功能，可以完成對主回路的斷路器控制和狀態檢測、外部連鎖動作和保護功能，簡化傳統開關柜線路的設計。

¡  電源支持交、直流供電,供電范圍寬（AC/DC 80V~270V）

¡  產品體積小、結構緊湊，可在1/4模數抽屜柜中使用

¡  濕節點輸入, 輸入功能可選

¡  測量參數齊全。內部集成了DSP,可以按照標準計算出眾多的電量參數,支持多種常見的接線方式；電壓測量（線電壓和相電壓）、頻率測量、電流測量（三相和中相）、有功功率測量（發電/受電）、無功功率測量（容性/感性）、視在功率測量、功率因數測量、有功電能統計（正向/負向）、無功電能統計（正向向/負向）、諧波含量、各分相的電參數

¡  測控儀表內部集成有非易失性存儲器，設置的參數及電能數據具有掉電記憶功能

¡  儀表主體支持Modbus-RTU、Profibus-DP、DeviceNet等多種總線，信號通過總線方式傳輸，可以與各種系統組網管理

¡  保護功能的投、退、保護參數等可由專業人員根據現場的的實際運行情況進行整定，掉電不丟失

¡  故障、報警，顯示模塊彈出界面提示；帶有時鐘功能；測控儀表主體可以存儲故障記錄、報警記錄、合閘記錄、分閘記錄,便于用戶管理和查閱

¡  測量主體與操作顯示模塊分開，可以滿足不同場合的安裝需求，適應工程測控采集所需的多種組合方案

信號輸入
額定電壓	AC100V/400V
額定電流	AC1A/5A
額定頻率	50Hz
額定絕緣電壓	690V
保護功能
欠壓保護	5%Ue～95%Ue
過流I段保護	110%Ie～200%Ie
過流II段保護	110%Ie～200%Ie
漏電保護	1%I△e～120%I△e
輔助電源
寬壓型	AC/DC 80～270V
功耗	＜8W/8VA
功能模塊
通訊接口	可選Modbus-RTU、Profibus-DP、DeviceNet、雙Modbus-RTU或雙Profibus-DP 波特率：2400～115200bps，默認9600bps
開關量輸入	8路有源 ，AC220V，DC220V，DC110V
控制繼電器輸出	2路，最大斷開電壓AC400V
報警繼電器輸出	2路，最大斷開電壓AC300V
模擬量輸出	可選2路，4～20mA
安全
絕緣強度	2kV
絕緣電阻	≥20MΩ
介質強度試驗	2kV（r.m.s），50Hz，1min
平均無故障時間(MTBF)	≥50000h
環境
工作溫度	-20℃～+70℃
存儲溫度	-40℃～+85℃
相對濕度	5％～95%，無凝露
安裝類別	III
電磁兼容
電快速瞬變脈沖群	4級
靜電放電	4級
浪涌（沖擊）	4級

規格選型

功能                            型號		LYM-400
保護 功能	欠壓保護	√
	過流I段保護	√
	過流II段保護	√
	合閘斷線檢測	√
	分閘斷線檢測	√
	PT斷線報警	√
	漏電保護	√*
控制 方式	無控制方式	√*(任選其一)
	塑殼控制方式
	框架控制方式
	通用控制方式
測量 功能	三相電流	√
	三相電壓
	有功功率
	無功功率
	視在功率
	功率因數
	頻率
	雙向有功電能
	雙向無功電能
	諧波測量	√*
	漏電流	√*
實時時鐘	年、月、日、時、分、秒	√
通訊功能	Modbus-RTU	1*(任選其一)
	Profibus-DP
	DeviceNet
	雙Modbus-RTU
	雙Profibus -DP
模擬量輸出	4～20mA	2*
開關量輸入	濕節點輸入(AC220V)	8(任選其一)
	濕節點輸入(DC220V/110V)
開關量輸出	控制繼電器輸出	2
	報警繼電器輸出	2
LED指示燈	通信指示/運行指示/故障指示	√
信息查詢	故障記錄	√
	報警記錄
	合閘記錄
	分閘記錄
顯示方式		LCD

注：“*”表示此項功能為可選。



訂貨示例

例1．

型號：LYM-403-M/5A/T/LM1H+D02+T910

電壓等級：400V

說明：控制器產品使用MODUBUS-RTU通信協議，DI輸入工作電源為AC220V，控制DO回路使用的電源為AC220V/380V，控制方式為通用方式，增選了諧波測量功能、變送輸出、漏電保護功能，配MD02顯示模塊，串口線長度為１米。
