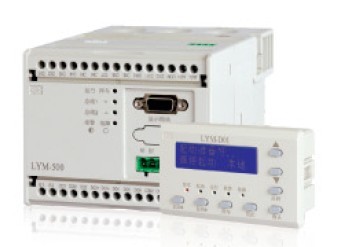

LYM-500系列電動機保護控制器，集成了常用的三相交流異步電動機的起動控制方式，不僅可以對電動機進行有效保護，而且可以簡化傳統的電動機二次保護控制電路，不但為客戶有效的降低了成本、簡化了調試工藝，而且提高了可靠性。
性能特點
n 電源支持交、直流供電,供電范圍寬（AC/DC 80V~270V）
n 12路DI干節點、濕節點輸入,干接點內部提供DC24V電源,輸入功能可選
n 內置多種保護功能，僅需簡單設置即可實現保護的投退、報警、跳閘
n 控制DO支持交流負載或直流負載，同時“起動控制DO”與“保護/停車控制 DO”分開；信號DO用于裝置自檢或故障報警輸出等
n 測量功能分基本測量（電流參數）和增選測量（電壓參數、剩余電流）
n 可編程電動機起動控制邏輯（變頻起動、軟起動、星-三角起動、雙向起動、直接起動、雙速啟動等）
n 保護功能的投、退，保護參數等可由專業人員根據電動機的實際參數進行現場整定，掉電不丟失
n “tE時間保護”符合國家標準(GB3836.3-2000) ，適用于增安型防爆電動機
n 出現特大短路電流時可閉鎖接觸器，通過控制繼電器DO2驅動斷路器，可靠排除故障
n “抗晃電”功能確保電動機運行不間斷，短時欠、失壓可實現電動機分批重起動（增選）
n 控制器可實現電動機自動起動功能
n 4～20mA模擬量輸出可選擇電動機各種運行參數（增選）
n 控制器支持Modbus-RTU、Profibus-DP、DeviceNet等多種總線協議，實現數據傳輸功能（增選）；
n 控制器可記錄電動機當前運行時間、當前停車時間、累計運行時間、累計停車時間、累計故障次數、操作次數，便于日常維護
n 控制器可實時查詢開關量輸入輸出狀態、當前電動機的運行狀態
n 控制器可記錄帶時標的故障記錄、報警記錄、起動記錄、停車記錄.信息豐富的故障記錄，便于實現快速故障定位；
n 起動電流智能分析,電動機起動出現異常情況，導致起動電流偏差過大時及時報警，提醒用戶及時檢查；
n 友好的人機界面：全中文液晶顯示（增選附件）；
n 顯示終端雙權限密碼,避免非專業人員誤修改參數。
技術指標
信號輸入 |
|
額定電壓 |
400V、690V |
額定絕緣電壓 |
690V |
額定電流 |
|
額定頻率 |
50Hz |
輔助電源 |
|
電源范圍 |
AC/DC 80～270V |
功耗 |
8W/8VA |
控制繼電器輸出 |
|
控制繼電器輸出容量 |
阻性： AC 240V/ AC-15：AC 240V/ |
最大斷開電壓 |
AC 400V |
最大斷開能力AC |
AC 2000VA |
信號繼電器輸出 |
|
輸出容量 |
AC 250V/ |
最大斷開電壓 |
AC 300V |
最大斷開能力 |
AC 1500VA |
通訊功能 |
|
RS-485接口 |
可選Modbus-RTU、Profibus-DP、DeviceNet、雙Modbus-RTU或雙Profibus-DP五種通訊方式 波特率：2400～115200bps，默認9600bps |
模擬量輸出 |
|
類型 |
可選1路，4～20mA |
模擬量輸入 |
|
類型 |
可選1路，4～20mA |
環境 |
|
工作溫度 |
|
儲存溫度 |
|
海拔 |
≤ |
安裝類別 |
III |
安全 |
|
絕緣電阻 |
100MΩ/500V |
介質強度試驗 |
2kV(r.m.s)，50Hz，1min |
沖擊電壓試驗 |
5kV(峰)，1.2/50us，0.5J 3正，3負，間隔5s |
電磁兼容 |
|
電快速瞬變脈沖群 |
4級 |
靜電放電 |
4級 |
浪涌（沖擊） |
4級 |
射頻電磁場輻射 |
3級，場強10V/m |
工頻磁場 |
4級 |
電磁發射試驗 |
在 |
電壓暫降、短時中斷和電壓變化 |
50 ms |
電動機額定功率和控制器選配
電動機額定功率 |
控制器額定電流 |
≤1.1kW |
|
≤3.1kW |
|
≤11kW |
|
≤45kW |
|
≤132kW |
|
≤264kW |
|
264kW以上 |
注：
1) 電流互感器模塊的額定電流值：
2) 用戶不增選漏電保護功能“L”時，產品標配的漏電保護電流整定范圍為（0.3~1.0）Ie。
3) 電壓保護功能有別于單純的電壓功能，可實現“抗晃電”以及欠壓、失壓重起動功能。
4) 串口線配用于連接顯示模塊。
5) 電子滅弧器EA。為了提高控制器輸出控制觸點的使用壽命，當接觸器不帶浪涌抑模塊時需選用EA電子滅弧器并聯在感性負載線圈的兩端。
訂貨示例
例1．
型號：LYM-503-F/2A/A/LVM2+D01+T910+ZT30+EA
電壓等級：400V
說明：控制器產品使用MODUBUS-RTU通信協議，DI輸入為干節點，控制DO回路使用的電源為AC220V或380V，直接起動控制邏輯，電機額定功率在0.06～0.75kW之內，帶“電壓＋重起動”功能、高靈敏度剩余電流（接地）保護范圍50～500mA（配ZT30）、4～20mA模擬量輸出功能，配MD01顯示模塊、串口線長度為
