三、電源圖片和基本技術參數表

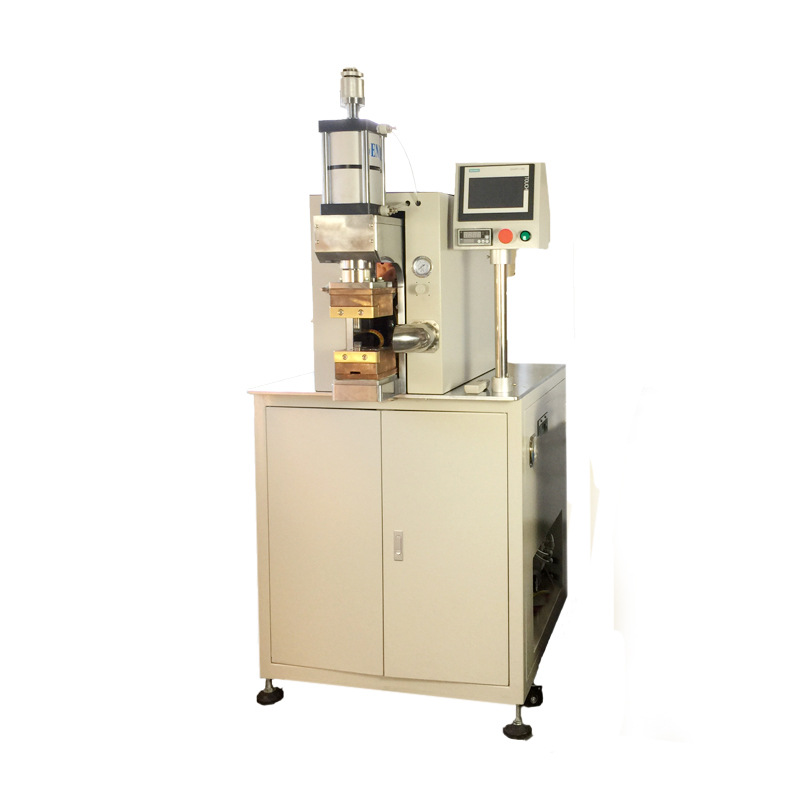

（圖片僅供參考，具體以實物為準）

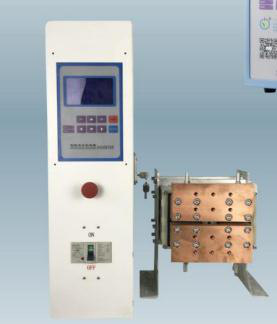

設備主要包括：焊接電源、焊接機頭、電極等，上圖末連接氣管及電纜。電源為分體式機型（控制器+變壓器）,采用低噪聲散熱風扇,液晶顯示,使用腳踏開關焊接。
JYD－40AL/AT基本技術參數表
|
型 號 |
JYD－40AL/AT |
|
額定功率/Rated capacity(V） |
150 |
|
負載持續率/Duty cycle（％） |
10 |
|
輸入電壓/Line voltage(V) |
3*380 |
|
最大輸出電流Max.output current（A） |
40000 |
|
逆變頻率/Inverting frequency(kHz) |
2 |
|
焊接循環時段/Process stage |
11 |
|
焊接脈沖數/Welding pulses |
3 |
|
電流緩升緩降/Upslope and downslope |
Yes |
|
存儲焊接規范數/Schedules |
20 |
|
冷卻方式/Cooling system |
Water-cooled、air-cooled |
|
外形尺寸/Dimensions(mm) |
7300*210*510(Controller)/ 351*270*283(transber) |
|
重量/Weighe(kg) |
51.5/57.5 |

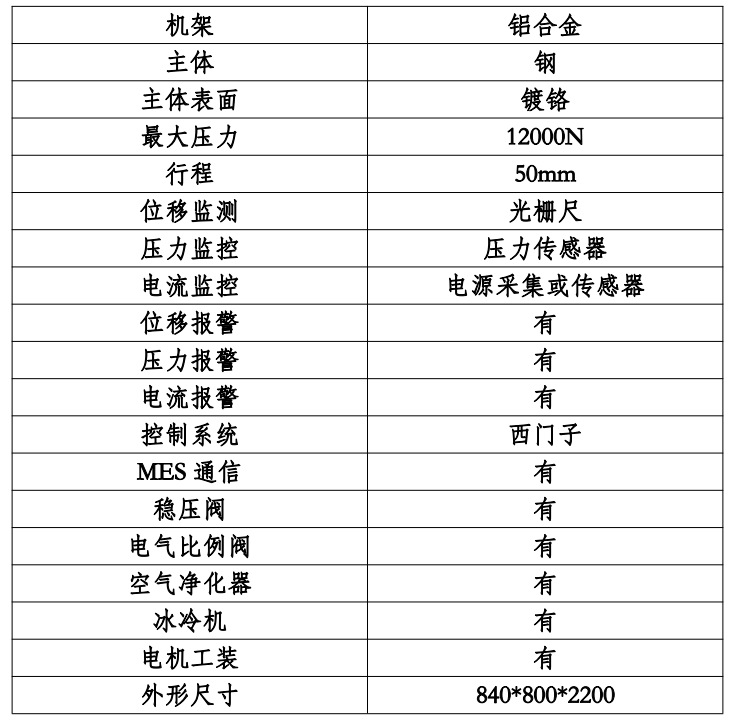

五．焊接機頭及參數

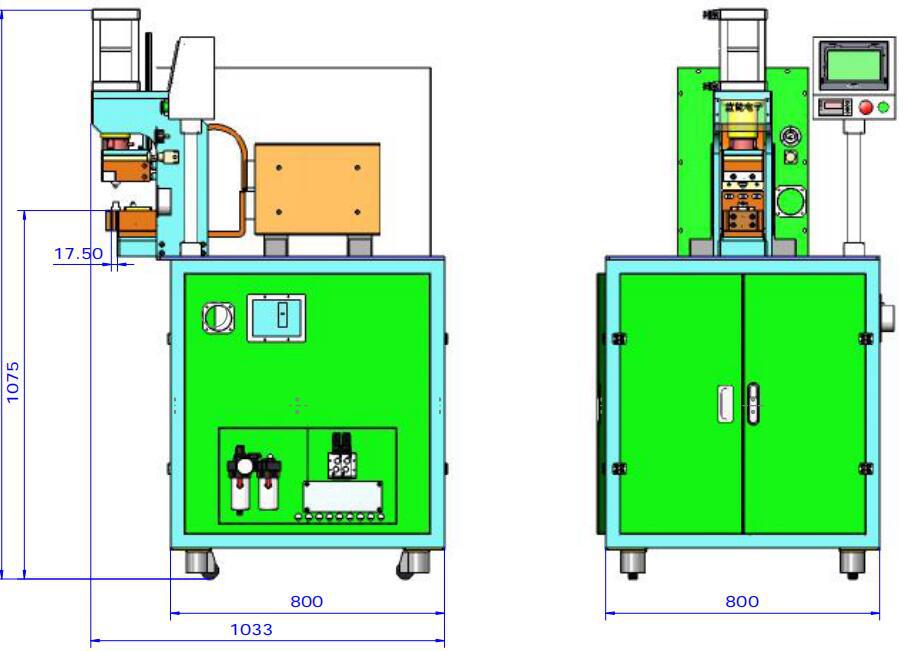

六、整體模型圖
七、焊接電源介紹說明
焊接電源采用本公司自主研發生產的JYD系列液晶顯示逆變電阻焊電源。
JYD液晶顯示系列逆變式電阻焊電源的原理：
JYD系列逆變直流電阻焊接電源是采用IBGT逆變技術、微控技術和現代電力電子技術開發的新型電源。由于采用AC-DC-AC-DC的變換技術，時間控制達毫秒級精度、控制響應和控制精度比老式交流、電容焊機大大提高，且直流輸出使焊接工藝性顯著改善。逆變技術還使設備具有小型、穩定、節能、高效等一系列優點。微控制器（MCU）與電子技術的采用是該設備具有現代設備的優秀功能，包括數字控制、監控、故障診斷與保護、數據傳輸?shù)取?/span>
JYD液晶顯示系列逆變式電阻焊電源的特點：
1）直流輸出。焊接電流為脈動直流（且波紋度?。?，無交流過零不連續加熱工件的缺點，熱量集中，提高了焊接熱效率，對有色金屬材料和一些難焊材料的焊接特別適合，焊接過程穩定、焊接質量顯著提高。同時，電極壽命獲得延長。
2）由微控制器（MCU）控制，具有電流、電壓、功率監控功能。
3）逆變橋采用軟開關技術，減小開關損耗，減小電磁干擾。
4）具有電流失常、監控值超限、網壓超限、過熱等故障診斷與報警功能。
5）逆變橋電流失常自動關斷，增強系統保護。
6）三段加熱設定，帶電流緩升緩降功能，時間寬范圍設定（每段加熱時間0-1s），適用復雜焊接過程需要。
7）20組參數儲存，方便多種焊接品種使用。
8）240x128 LCD顯示，同時顯示多種內容。
9）較強的外部通訊功能：焊接結束、故障、計數信號、RS-232數據通訊口（選配），便于自動焊使用。
10）數據存儲采用EEPROM，無電池壽命問題。
11）響應速度快。由于采用了較高的逆變頻率（2kHz）。通電時間控制周期為1ms，比通常交流焊機的20ms提高20倍，控制精度明顯提高。與電容儲能焊機相比，無需充放電，可控性明顯增強，特別適合于精密件的焊接和高質量、高精度、高速度焊接。
八、工作步驟及其原理與設備操作流程
1、工作步驟及其原理：
1）、施加壓力，通過第一段產生的電阻熱將漆包線的漆皮升華；
2）、漆皮升華后，進一步加熱，為銅線之間的熔接提供條件；
3）、最后，進一步的加熱，在壓力的作用下潔凈后的銅線互相熱量傳遞擴散，在熔化-冷卻結晶的過程中產生結合力，不僅僅使銅線連接在一起，銅線還和端子也連接在一起。
4）、在通電斷開后，設備會有個保壓過程，既可以避免銅線連接松開，使金屬間熔合更好強度更大，也可以阻止晶粒生長。
5）、通過此種焊接方法形成的連接，基本不傷銅線，焊接牢固，抗拉強度大，并且實現幾乎“零電阻”，具有極高的電機性能。
2、設備操作流程：
1）、工作人員將產品與治具推至焊接工作平臺內；
2）、作業員將電機上所需焊接的端子位置對準至下電極焊接區域；
3）、腳踩下“腳踏開關”——上電極下壓到位、壓緊產品——電源放電（三段）——焊接——焊接完成上電極自動復位——切換焊接點位循環作業——推出產品回歸產線——重復作業。
本公司的設備可以保存20組參數，在焊接不同規格的產品時，只需通過操作界面調出對應的參數。
九、使用注意事項
1、安全注意事項
1）、不要觸摸插座的連接端子。
2）、必須保證機器正確接地，避免應設備意外造成觸電。
3）、注意手的位置，不要靠近電極圓柱體范圍內，因?yàn)?25氣缸機頭下壓壓力極大，避免壓傷手。
4）、焊接完成后短時間內不要觸碰端子附近，避免燙傷。
5）、注意電極狀態，電極槽發現裂縫時停止工作，更換或重新加工電極后再繼續。
2、使用前注意事項
1）、確保配置完整性（電源為3相380V）。
2）、確保正確連接。
3）、設定合適的工藝參數。
3、使用環境注意事項
1）、避免在高溫、高濕度和振動沖擊的場合使用。
2）、避免金屬粉塵和焊接飛濺進入機箱內。
3）、不要在含腐蝕性氣體或藥物環境中保存與使用。
4）、避免在高頻源附近使用。
