LY3100電氣火災監控系統提出了針對電氣火災的預防和控制的解決方案。LY3100電氣火災監控系統屬于先期預報警系統，與傳統火災自動報警系統不同的是，傳統火災自動報警系統是為了減少火災帶來的損失，而電氣火災監控系統早期報警是為了避免電氣火災的發生。
主要適用于學校、商廈、工廠車間、集貿市場、工礦企業、國家重點消防單位、智能大廈與小區、石油化工、電信及國防等部門用電的安全保護。

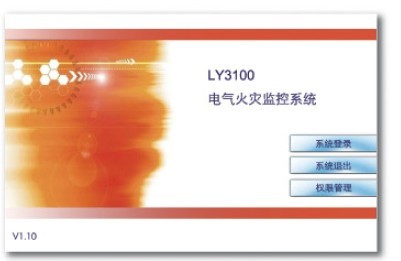

以PC機（或嵌入式系統）+系統軟件作為獨立的總控制終端，通過RS-485總線連接各臺電氣火災監控器，對系統內所有監控器的運行狀態進行實時監控。
功能介紹
|
n 剩余電流測量 Ÿ 實時采集系統內各配電箱、配電柜內線路剩余電流的數值，以數據和圖形的形式顯示； Ÿ 顯示信息包括剩余電流的當前數值，預警值，報警值等。 Ÿ 系統發生預警和報警時，相應線路的表示顏色會發生變化，方便快速定位隱患部位和分析漏電原因。 |
|
n 線路溫度監測 Ÿ 實時采集各分支回路的3相線纜的溫度，對于主回路，MFAS監控器更支持測量1路箱（柜）壁溫度； Ÿ 顯示信息包括線路溫度的當前數值，預警值，報警值等； Ÿ 系統發生預警和報警時，發現隱患的回路（具體到單個相線）會被高亮顯示出來，使查找故障位置非常方便。 |
|
n 平面圖報警指示 Ÿ 系統發生預警或報警時，無論當前查看的是哪些界面，系統都會自動彈出發生新報警的醒目提示框； Ÿ 提示框以3D圖和平面圖的方式，提示用戶隱患發生的具體位置。自動為用戶定位發生預警和報警的地點。 |
|
n 在線整定參數 Ÿ 所有的M8100系統的現場設備（MFAS、MLTS、MFA）均支持在線參數整定，用戶不必離開監控室，即可對整個系統的預警和報警的限值進行調整和設定； Ÿ 用戶在增減用電負載后需要調整報警設定值時，在線參數整定的功能會帶來極大的方便。 |
|
n 安全分析報表 Ÿ 用戶可以自定義在每天的某個時間對于當天的系統運行狀況進行分析匯總，將數據保存為一份報表； Ÿ 報表清晰的顯示系統存在安全隱患的部位，根據報表中提供的相關匯總數據，用戶可以及時的對現場的設備進行調整和維護。 |
系統設計方案
（一）監控主機+電氣火災監控器+探測器
|
適用于監控點較多，或需要分區域監控的場合 ¡ 探測器可以監控1路漏電流和3路溫度 ¡ 電氣火災監控器可管理16臺探測器，同時監測4路溫度 ¡ 電氣火災監控器可方便的實現大范圍的分區域管理 ¡ 在監控點較多時，監控器可以減輕主機的負荷 ¡ 監控器與探測器可以跨箱（柜）連接 配置 ¡ 主機：LY3100-I型監控主機 ¡ 系統軟件：LY3100 ¡ 監控器：LYFAS系列 ¡ 探測器：LYLTS系列 |
（二）監控主機+電氣火災監控探測器
|
適用于監控點較少，或監控點比較集中的場合 ¡ LYFA對單一配電箱監測最多8路漏電流和1路溫度 ¡ 監控探測器與剩余電流互感器不能跨箱（柜）連接 配置 ¡ 主機：LY3100-I型監控主機 ¡ 系統軟件：LY3100 ¡ 監控探測器：LYFA系列 ¡ 剩余電流互感器：LYLT系列 |
|
適用于現場情況比較復雜，單一方案無法滿足需求的場合 ¡ 需要分區域管理的現場采用監控器+探測器的組合方案 ¡ 需要集中管理的現場采用電氣火災監控探測器的方案 ¡ 統一采用RS-485總線，方便系統架構 ¡ 統一采用MODBUS RTU通訊規約，方便系統管理 配置 ¡ 主機：LY3100-I型監控主機 ¡ 系統軟件：LY3100 ¡ 監控器：LYFAS系列 ¡ 探測器：LYLTS系列 ¡ 監控探測器：LYFA系列 ¡ 剩余電流互感器：LYLT系列 |
（四）電氣火災監控器+探測器
|
適用于小型監控系統場合，如加油站、工廠車間等 ¡ 監控器可作為一臺簡單的監控主機，自成一個小型系統 ¡ 在單臺監控器上在線管理配置16臺探測器 ¡ 監控器對報警位置進行準確定位 配置 ¡ 監控器：LYFAS系列 ¡ 探測器：LYLTS系列 |
技術指標
工作電源 |
主電源：220VAC 50Hz |
UPS： 滿載工作時間 ≥ 20min |
|
帶載性能 |
允許最多1024臺設備連入主機 |
傳輸方式 |
RS-485總線 |
通訊協議 |
MODBUS-RTU |
監控報警 |
LED指示：正常/預警/報警/跳閘/故障 聲音指示：預警/報警/跳閘/故障 |
監控報警聲壓等級（ |
≥70db |
報警信號傳送時間 |
<1S |
監測數據傳送時間 |
<2S |
報警畫面彈出時間 |
<1S |
報警信號正確率 |
>99.9% |
事件記錄正確率 |
>99.9% |
系統平均無故障運行事件 |
>50000小時 |
報警開關輸出 |
常開觸點 250V |
歷史記錄 |
事件容量：≥500000條 記錄時間：≥12個月 |
