一、電動機過載保護器概述

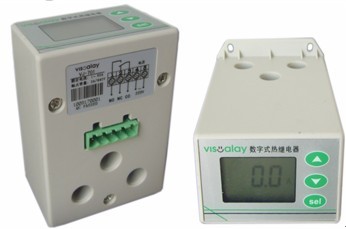

    本產品是一款智能型電動機過載保護器，是傳統熱繼電器的升級換代產品。該電動機過載保護器采用數字處理技術，液晶顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。



二、電動機過載保護器主要功能

  電流顯示：可顯示三相平均電流和A、B、C三相電流
  過載保護：動作時間可調
  缺相保護：動作時間可調



三、電動機過載保護器技術參數

四、電動機過載保護器操作指南

    1、查看A、B、C三相電流
        正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。
    2、電動機額定電流值設置（整定電流）
        長按“Sel”鍵2秒，顯示“電流設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。
    3、告警（保護）狀態恢復
        發生過載、缺相等告警時，會在顯示屏上閃爍顯示“過載”、“缺相”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。
    4、參數設置
       在顯示電流的狀態下，長按“5”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。



五、電動機過載保護器基本工作原理

 1、電流檢測
     通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。
2、 過載保護
     負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間（參數F13），繼電器斷開，切斷電動機電源。
3、 缺相保護
     當缺相持續時間達到設定的缺相的動作時間（參數F23）時，繼電器斷開，切斷電動機電源。



六、電動機過載保護器接線圖

1、如圖所示，電動機的三根相線分別穿過電動機過載保護器A、B、C三個孔。
2、NO為內部繼電器常開點，NC為常閉點，CO為公共點。電動機過載保護器在斷電狀態下，電動機過載保護器內部繼電器是在釋放狀態，1、3斷，2、3通，通電后，繼電器立即吸合，1、3通，2、3斷，控制接通電動機電源。當發生過載、缺相等故障時，繼電器釋放，斷開電動機電源。
