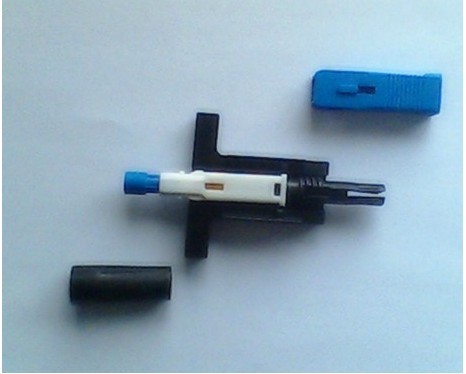

皮線光纜快速連接器
光纖通信系統
光纖到戶
局域網
特 點
與傳統熱熔頭比較
低設備成本和使用成本
安裝速度快
高可靠性和穩定性
與其他現場快速連接器比較
本產品為預埋式光纖，工廠研磨保證了可控的陶瓷端面、曲率半徑、頂點偏移、光纖突起高度以及陶瓷端面拋光質量
使用高同心度的陶瓷插芯的預埋光纖保證了低插損和高回損的光學性能
高精度的V型槽滑動鎖緊機構使現場切割好的光纖與固定在V型槽芯中心的纖芯精確的結合
與光纖相匹配的折射率匹配膏能保證快速連接器的高穩定和高性能
裸纖、涂覆層、尾纖、皮纜四重壓緊，滿足使用要求
專用組裝夾具，使操作簡單快捷
性能指標
適用光纜 3.1*2.0皮線光纜 各種規格跳線
接頭類型 SC/PC SC/APC
光纖直徑 125um
光纖模式 sm
插入損耗 〈0.3dB
回波損耗 〉40dB
抗拉強度 〉20N
環境實驗
使用溫度 -40℃--+85℃
高低溫循環 △IL〈0.3dB △RL〈5dB
震 動 △IL〈0.3dB △RL〈5dB
高溫存儲 △IL〈0.3dB △RL〈5dB
低溫存儲 △IL〈0.3dB △RL〈5dB
高溫高濕 △IL〈0.3dB △RL〈5dB
