產品特征
支持16個RS422/RS485串口
支持16個RS232/RS422/RS485串口
可使用在PCIe插槽
,只需要使用一個IRQ在32 個串口上
在一個PCIe插槽可以支持16個RS422/RS485串口及16個RS232/RS422/RS485串口
支持Windows 95/98/Me系統驅動程序
支持Windows NT/2000/XP/Vista系統驅動程序
支持Windows 7系統驅動程序
支持Linux and SCO Openserver系統驅動程序
采用卡及外接鐵盒結構
A2332 規格

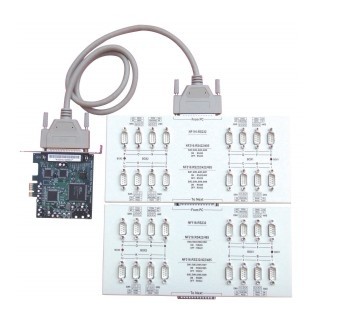

系統結構
A320串口卡
一個NF216 連接盒
一個NF316 連接盒
A640 電纜線
系統資源及IRQ值
Memory map模式：
* 在PCI控制器配置128Byte
* 在UART控制器配置兩個4Kbyte
I/O map模式：
* 在PCI控制器配置128Byte
* 在UART控制器配置256byte I/O
* 在狀態記錄器配置64byte I/O
由PCI BIOS來配置一個未被占用的IRQ
硬件兼容性
PCIe 插槽
軟件兼容性
WIN 95/98/Me系統(僅I/O map模式適用)
Windows NT系統
Windows 2000/XP/Vista系統
Windows 7系統
SCO Openserver
Linux系統
串口性能
A320卡配合NF216盒可以支持16個RS422/485及一個NF316盒可以支持16個RS232/422/485可設串口
外接盒規格
界面
NF216 盒：RS422或RS485兼容
每個盒有16個串口
NF316 盒：RS232,RS422或RS485兼容
每個盒有16個串口
兩個盒支持32個串口
備注：我們可以利用撥接開關獨立設定每個串口為RS232, RS422或RS485
波特率
每個串口可以設定在110 - 115200bps
備注：在UNIX系統我們使用 50bps, 75bps, 150bps來設定成期望的57600bps, 76800bps及115200bps
流量控制
XON/XOFF 軟流控
RTS/CTS 硬流控
連接頭類型
NF216 盒：DB9 公頭(針頭)
NF316 盒：DB9 公頭(針頭)
外觀尺寸
卡：10.0×9.5cm
使用環境
工作溫度：5℃ to 40℃
工作濕度：10% to 90% RH
儲存溫度：0℃ to 65℃
儲存濕度：5% to 90% RH
相關產品
使用者可以使用P640NU卡在PCI插槽并使用同樣連接盒
IOP3927F卡：內建133MHz MIPS本地處理器
