性能特點
n 模塊化設計，體積小，結構靈活
n 特大短路電流時可閉鎖接觸器，直接驅動斷路器，可靠排除故障
n 通過LED顯示代碼，可以判斷電機的狀態和發生的保護
n 保護功能的投、退，保護參數等可由專業人員根據電動機的實際運行情況進行現場整定，掉電不丟失
n “tE時間保護”符合國家標準(GB3836.3-2000) ，適應于增安型防爆電動機
n 控制器可記錄故障記錄、報警記錄，信息豐富的故障記錄，便于實現快速故障定位
產品標準
GB 14048.1 低壓開關設備和控制設備 總則
GB 14048.4 低壓開關設備和控制設備 低壓機電式接觸器和電動機起動器
GB 14048.5 控制電路電器和開關元件機電式控制電路電器
GB 3836.3-2000 爆炸性氣體環境用電氣設備 第3部分：增安型“e”
JB/T10613-2006 數字式電動機綜合保護裝置通用技術條件
JB/T10736-2007 交流電動機保護器
技術指標
信號輸入 |
|
額定電流輸入 |
|
功能模塊 |
|
通訊接口 |
1路RS-485通訊，Modbus-RTU協議 |
模擬量輸出 |
1路（4～20mA） |
開關量輸入 |
1路（干節點輸入） |
繼電器輸出 |
3路 |
控制輸出繼電器觸點容量 |
AC 250V/ |
報警輸出繼電器觸點容量 |
AC 250V/ |
測量 |
|
測量精度 |
1級 |
接觸器操作次數最大記錄 |
65535次 |
累計運行時間最大記錄 |
9999天 |
輔助電源 |
|
工作范圍 |
AC/DC：80V ~ 270V |
功耗 |
< 3VA |
環境 |
|
工作溫度 |
|
工作濕度 |
< 90%RH |
存儲溫度 |
|
存儲濕度 |
< 95%RH |
安全 |
|
絕緣電阻 |
>100MΩ，500VDC |
交流耐壓 |
AC2.5kV/min |
電磁兼容 |
|
快速瞬變 |
4級 |
振蕩波抗擾度 |
4級 |
靜電放電抗擾度 |
4級 |
射頻電磁場輻射抗擾度 |
4級 |
浪涌抗擾度 |
4級 |
射頻傳導抗擾度 |
4級 |
外形尺寸 |
|
面框尺寸 |
96×48 |
開孔尺寸 |
91×44 |
電動機額定功率和控制器選配
電動機額定功率 |
控制器額定電流 |
≤1.1kW |
|
≤3.1kW |
|
≤11kW |
|
≤45kW |
|
≤132kW |
|
≤264kW |
|
264kW以上 |
訂貨示例
例1.

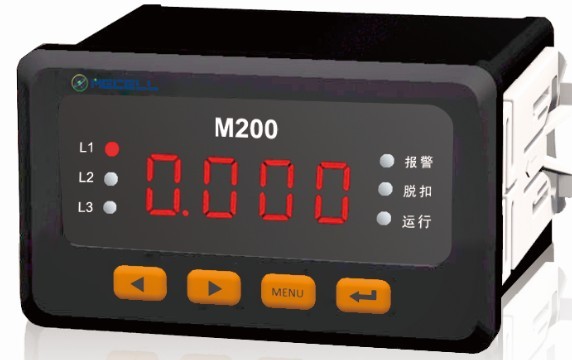

型號：M203
電源：AC 220V/50Hz
信號輸入：AC
模擬量輸出： 4～20mA
其他：其他出廠預設置（未作說明則按照默認設置出廠）
