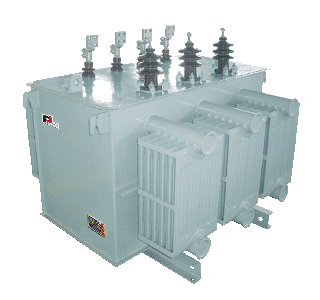

非晶合金變壓器,SH15非晶合金變壓器,SBH15非晶合金鐵芯配電變壓器，非晶合金作為一種新型的軟磁性能材料，具有磁滯回線狹窄、單位鐵損值低、磁化功率小等優點，若變壓器鐵芯采用非晶合金，與同容量同電壓等級硅鋼片變壓器相比，其空載損耗下降70％～80％，空載電流下降約75％，節能效果明顯。 非晶合金主要以鐵，鎳，鉻，鈷等金屬為基礎材料，然后加入磷，硼，碳等非金屬元素，再摻入輔助催化元素，如鋁，硅，鋅，鍺等。使用于做變壓器的非晶合金組成為鐵，硼，硅按一定比例摻合，由熔融狀態急劇冷卻（以每秒攝氏一百萬度的冷卻速度）而形成的一種不同于一般金屬而類似玻璃的非晶合金。顧名思義它是沒有結晶的，具有不規則的原子結構，這對變壓器來說是一個很好的優點。
非晶合金鐵芯的特點：
1.非晶合金鐵芯片厚度極薄，僅0.025mm，不到常用硅鋼片的1/10；疊片系數較低，只有0.86；目前帶材有142、170、213mm 3種寬度?！ ?/span>
2.非晶合金的飽和磁通密度較低，單相變壓器一般取1.3～1.4T，三相變壓器一般取1.25～1.35T，因此，產品設計受到材料的限制。
3.非晶合金的硬度較大，是取向硅鋼片的5倍，因此，加工剪切很困難，對設備、刀具要求較高。一般是對邊緣剪切處進行加溫從而獲得良好的剪切面，心柱由同一寬度的非晶合金帶卷制而成，故鐵芯截面呈長方形，相應的高、低壓繞組均為矩形。
4.非晶合金在成材過程中急速冷卻和卷繞鐵芯時會產生應力，為了獲得良好的損耗特性，非晶合金鐵芯成型后必須在一定的磁場條件下進行退火處理。其退火工藝比較復雜，要求較高?！ ?/span>
5.非晶合金鐵芯材料退火之后的脆性（易產生碎屑）也是設計制造時需關注的問題，需要采取一定的工藝措施?！ 【C上所述，非晶合金材料鐵芯具有單位損耗?。ㄔ?.3T時，為0.3W/Kg）、飽和磁密度低（飽和點在1.5T～1.6T）、?。科?.02mm）、硬（維氏硬度在1000左右，是一般硅鋼片硬度的4～5倍）等特點。
非晶合金變壓器，作為一種節能的新技術配電設備，節能功效主要源自采用了一種新型的、具有優異軟磁性能的材料，鐵基非晶合金及嚴格的設計和制造工藝非晶合金帶材含鐵78%-81%、含硼13.5%、含硅3.5%-8%，另外還含微量的鎳和鈷等金屬元素非晶合金變壓器的空載損耗非常低，僅為S9型硅鋼變壓器的20%，相對降耗達80%非晶合金變壓器 符合國家產業政策和電網節能降耗的要求 。
河南省泰鑫電氣有限公司創建于2007年，多年來，公司形成了一套完整的研發、生產、銷售、服務為一體的經營模式，是國內變壓器行業的重點企業，歷年榮獲“AAA級信譽企業”及行業“先進企業”的稱號。
公司以“科技為先導，產品創新為目標，誠信服務為宗旨”，嚴格推行質量標準化管理，通過了ISO9001：2000質量體系的認證，產品達到了IEC和國家標準.公司擁有先進完善的生產、檢測設備，并形成了精湛的制造工藝及自己的產品特色，是專業化生產 6KV、 10KV、 35KV各種電壓等級的 S9、 S11、 S13系列節能型油浸式電力變壓器，預裝式變電站、 箱式變壓器和組合式變壓器、低壓綜合配電柜、GGD柜、電爐變壓器、整流變壓器、環氧樹脂絕緣 干式變壓器及其它特種變壓器的股份制高新技術企業。
公司的油浸式電力變壓器、干式變壓器采用先進工藝生產，礦用隔爆型移動變電站和礦用隔爆型干式變壓器為新型開發產...
廠家聯系人：曹經理 （13393779700） 聯系電話：03752251588 傳真：03753358989 在線QQ：674132953
非晶合金變壓器與S9系列變壓器相比，其主要損耗的降低取決于空載損耗的大幅度降低。
1 年節電費用比較
通過直接比較兩種變壓器的年空載損耗成本，來計算年節電費用，可簡單直觀地體現非晶合金變壓器的節能效益?，F(xiàn)以400kVA、500kVA和800kV的10kV變壓器為例來進行兩種能耗對比，見表1。
表1 非晶合金變壓器電費節約比較
由表1可見，非晶合金變壓器的電費節約效益顯著，以500kVA為例，假設非晶合金變壓器的售價比S9貴1.8萬元/臺，每年節約的電費是5207元，簡單計算，購買非晶合金變壓器多增的投資，靜態回收期是3.8年，即多增的投資，在產品運行3.8年后，即可通過少支付電費的節約來回收。按產品使用期20年計算，在剩余的16.2年中共可節約電費76480元，幾乎可以新購一臺變壓器。如果當?shù)氐碾娰M(fèi)超過0.70元/kWh，則節能效益更顯著。
北京市電力公司城區供電公司配網運行592座開閉站（配電室、箱變），運行變壓器為1131臺，總?cè)萘?/span>906890kVA。在運行的變壓器中，型號多為S7/S8/S9形式。運行負載率在1%以下為79臺；運行負載率在1%～50%為1014臺；負載率在50%以上為38臺。變壓器空載損耗是非常大的。如果采用非晶合金變壓器，降低設備空載損耗，對降低線損和提高公司經濟效益，意義將十分重大。
2 考慮無功分量和負載率時節約能耗估算
當變壓器運行時，不同的負載率有所不同，年運行能耗也不同，以200kVA和500kVA兩個容量比較，非晶合金變壓器與S9硅鋼變壓器的性能參數和年運行能耗，見表2。
表2 非晶合金變壓器節能效果比較表
注：假設無功當量系數取0.1kW/kvar；年平均負載系數按0.35，年運行時間按8760h計算。
從表2可知，一臺500kVA的非晶合金變壓器運行一年后，比S9硅鋼變壓器節約能耗約9.4MWh，按0.7625元/kWh計算，每年可節約電費7167.5元。
3 性價比測算
總擁有費用法（簡稱TOC法）是一種評價變壓器能耗和價格合理性比較全面的性價比評估方法，在國外的變壓器采購評估中被廣泛使用。它是根據綜合比較變壓器價格和能耗水平的原則，按照總擁有費用低來選擇變壓器。
當非晶合金變壓器的售價是S9變壓器的1.3倍時，TOC法測算的非晶變壓器性價比仍比S9高10.3%。
4 投資價差回收
非晶合金變壓器的空載損耗較S9降低80%左右，假設其價格僅比S9系列平均高出30%，其負載損耗與S9變壓器相等。當不考慮投資的貨幣時間價值，采用靜態投資回收期計算法進行計算，可得出在不同負載率情況下，多增投資可在多長時間內回收。
以500kVA為例，經計算其節能效益與投資效益見表3：
表3 按500kVA變壓器為例的節能效益和投資效益
5 投資價差回收年限計算
投資價差回收年限，一般有靜態和動態計算方法。
靜態投資回收期：不考慮投資的貨幣時間價值。
動態投資回收期：考慮投資的貨幣時間價值，將現在投資及未來收益均以資金的折現率折為現值。此法計算復雜，要涉及通貨膨脹率、資金銀行利率、折現率等，因此不確定因素多?，F(xiàn)采用靜態投資回收期計算法。
假設500kVAS9硅鋼變壓器的售價為8萬元，對應非晶合金變壓器的售價高30%，則兩者的售價差價是24000元：
在負載率β＝20%時，非晶合金變壓器投資的回收年限為3.1（年）；
在負載率β＝75%時，非晶合金變壓器投資的回收年限為3.1（年）。
國家《關于節約能源基本建設項目可行性研究的暫行規定》中指出：計算投資回收年限一般不應超過5年，長不超過7年，按政策規定，非晶合金變壓器比S9變壓器多投資的部分，均在政策規定的年限內收回，因此推廣應用非晶合金變壓器，符合國家節約能源的政策導向。
