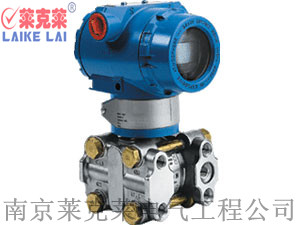

差壓變送器 GF-1151DP系列差壓變送器
差壓變送器特性：
◆ 精度高，穩定性好
◆ 小型化，重量輕、堅固抗振
◆ 無機械運動部件，工作可靠，維護簡便
◆ 單向過載保護性好
◆ 全系列統一結構，零部件互換性好
◆ 防爆結構，全天候使用
差壓變送器主要技術參數：
測量介質 液體、氣體和蒸汽
量程范圍 差 壓:0～0.125kPa至0～10MPa
相對壓力:最大0～25MPa 最小0～0.125kPa
絕對壓力:最大0～10MPa 最小0～10kPa
工作電壓 12V～36V DC(一般使用24V DC)
輸出信號 4～20mA DC
溫度范圍 環境溫度-20℃～70℃
精 度 0.075級、0.2級、0.5級
相對濕度 0～100%RH
穩 定 性 優于0.1FS/年
相對濕度 0～100%
介質溫度 -40℃～100℃
貯存溫度 -40℃～100℃
電氣連接 連接過線孔為G1/2或M20×1.5(隔爆型)螺孔
防護等級 IP67
差壓變送器選型方式：
GF |
1151DP差壓變送器 |
||||||
|
代碼 |
量程范圍KPa |
|||||
2 |
0-0.125～1.5 |
||||||
3 |
0-1.3～7.5 |
||||||
4 |
0-6.2～37.4 |
||||||
5 |
0-31.1～186.8 |
||||||
6 |
0-117～690 |
||||||
7 |
0-345～2068 |
||||||
8 |
0-1170～6890 |
||||||
9 |
0-3450～20680 |
||||||
0 |
0-6890～41370 |
||||||
|
代碼 |
輸出 |
|||||
E |
4-20mA |
||||||
F |
4-20mA + HART信號 |
||||||
|
代號 |
結構材料 |
|||||
法蘭和接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
||||
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
|||
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
||||
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
||||
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
||||
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
||||
35 |
哈氏合金C |
哈氏合金C |
鉭 |
||||
39 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
||||
|
代號 |
選項 |
|||||
M1 |
0-100%線性指針表 |
||||||
M2 |
3 1/2 LED數碼管顯示表 |
||||||
M3 |
3 1/2 LCD液晶顯示表 |
||||||
B1 |
管裝彎支架 |
||||||
B2 |
板裝彎支架 |
||||||
B3 |
管裝平支架 |
||||||
D1 |
側面泄放閥在壓力室上部 |
||||||
D2 |
側面泄放閥在壓力室下部 |
||||||
N1 |
1/2NPT錐管螺紋接頭 |
||||||
C2 |
丁字形螺紋接頭M20×1.5 |
||||||
D |
隔爆型dⅡBT4 |
||||||
I |
本安型iaⅡCT6 |
||||||
S |
不銹鋼三閥組 |
||||||
