機翼式測風裝置
概述
YYJ機翼式測風裝置是用來測量鍋爐風量的專用設備，可以直接裝在送風機入口和送風機與燃燒器之間的冷熱風道上。
機翼式測風裝置適合發電廠鍋爐風道的空氣流量較大、風道截面積大、流速較低、直管道長度短等條件，具有差壓信號大、壓力損失小、性能穩定、結構簡單、維護方便等特點。
適用范圍
1、 公稱直徑：圓形管道：500mm≤DN≤3500mm
矩形管道：500mm×500mm≤DN≤3500mm×3500mm
2、 公稱壓力：PN≤1MPa
3、 介質溫度：t≤400℃
4、 雷諾數范圍：ReD＞2.5×10 5
5、 精度等級：1級，1.5級，2級
結構形式

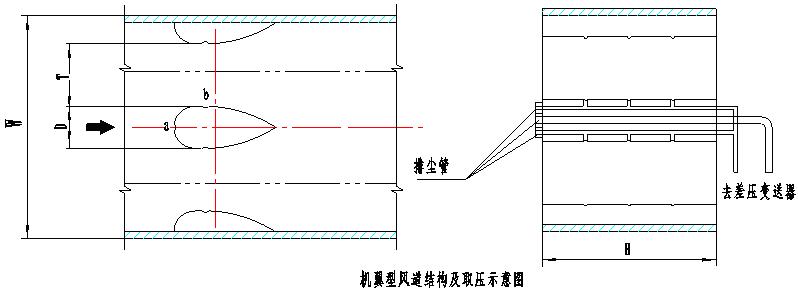

機翼式測風裝置由安裝在風道中的機翼、取壓管及一段風道組成，機翼的流線型翼面每側分四段其中三段為各具曲率半徑的弧形板，見下圖。
根據流體力學原理，風道內氣流流經機翼測量裝置時，在機翼表面產生繞流，并在a點與b點產生壓力差，a點的壓力為全壓，b點的壓力由于該處通流截面收縮，靜壓下降，因此a點與b點之間有差壓，該壓差與氣流流速或流量Qv之間呈一定的函數關系。
