產品簡介

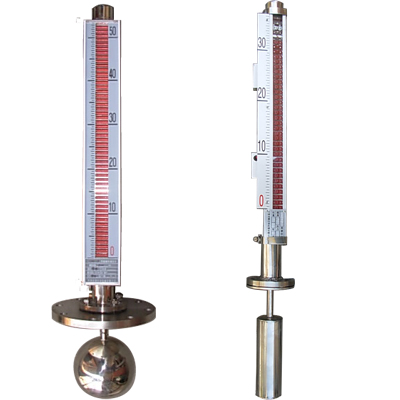

頂裝式磁翻板液位計
頂裝式磁翻板液位計
產品價格：￥1
上架日期：2012-06-16 09:12:29
產地：本地
發貨地：江蘇金湖
供應數量：不限
最少起訂：1臺
瀏覽量：236
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明
    頂裝式磁翻板液位計概述：

       頂裝式磁翻板液位計適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。

    特點
         		 　
        1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
        2、配上下限開關輸出，可實現遠距報警，限位控制。
        3、配變送器可實現液位遠距報指示，檢測與控制。

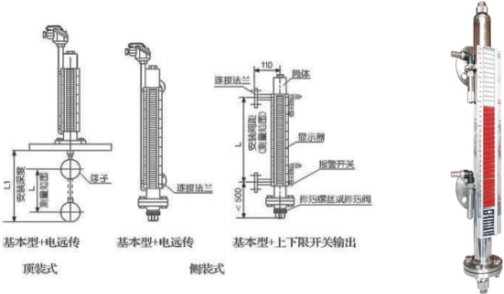

    結構及工作原理:
    		 　
        1、基本型
        根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
        2、電遠傳
        在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
        3、上下限開關輸出
        在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

     系統構成及接線:
        1、上下限開關輸出
        由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
        2、電遠傳
        由測量單元和變送單元兩部分組成。
        3、本安防爆
        a 帶本安防爆，上、下限開關輸出型
        防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。（圖三）
        b 帶本安防爆遠傳型
        適合使用于∏類電氣設備（工廠用）、C級氣體，最高表面溫度組別T4（135℃）。（圖四）
        c 使用注意事項
        ①變送器外殼設有外接地，用戶使用時必須可靠接地。
        ②安全柵的使用應遵守有關使用說明內容。
        ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF
    法蘭選型：
    安裝形式 主體材質 公稱直徑 公稱壓力 D D1 D2 n d f b
    側裝 不銹鋼 20 4.0 105 75 56 4 14 2 16
    ABS 20 10 105 75 56 4 14 2 16
    頂裝 不銹鋼 200 2.5 360 310 274 12 26 3 32
    ABS 200 0.6 320 280 274 8 8 3 32
    主要技術指標
    安裝形式內容 側裝式 頂裝式
    安裝間距
    （測量范圍）    		 不銹鋼 500～5000（mm） 500-2500（mm）
    ABS、PP-R 500～4000（mm）
    工作壓力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa
    介質密度 ＞0。6g/c ＞0.76g/c
    法蘭連接 不銹鋼 法蘭20-40（DN20 PN1.0-4.0）
    (GB9119-88)
         		 法蘭200-25（DN200 PN1.6）
    (GB9119-88)
    ABS 法蘭20-10（DN20 PN1.0）
    (GB9119-88)
         		 法蘭200-6（DN200 PN0.6）
    (GB9119-88)
    主體材料 ICr18Ni9Ti、ABS、PP-R（工作壓力0.6MPa）
    介質溫度 -40～100℃（ABS、PP-R：-40～80℃）
    環境溫度 -40～+70℃
    示值誤差 ±100mm
    介質粘度 ≤1st(10-4/s)
    上、下限
    開關輸出    		      1、控制靈敏度：10mm
         2、輸出接點容量：AC220V 2A
         3、接點壽命：5×104次
         4、防爆特征：iaIICT4本質安全型
    電遠傳、
    連續顯示    		      1、精度：±1.5%
         2、輸出負載：750Ω
         3、輸出信號：0～10mA輸出，220V AC電源
                     4～20mA輸出，24V DC二線制
         4、防爆特征：iaIICT4本質安全型

    型號說明:

    UFZ系列翻柱式磁浮子液位計
      1  側裝式
    2  頂裝式    		 安裝方式
      1 1Cr18Ni9Ti
    2 ABS
    3 PP-R    		 主體材質
      1 0.6MPa
    2 1.6MPa
    3 2.5MPa
    4 4.0Mpa    		 公稱壓力
      1 基本型
    2 帶上下限開關輸出
    3 帶電遠傳（0～10mA輸出，220V，AC）
    4 帶電遠傳（4～20mA輸出，24V，DC）
    5 帶本安防爆型（4～20mA，24V，DC）
    6 帶本安防爆型上下限開關輸出    		 類型
      L 安裝間距（測量范圍）
      L1 安裝深度（頂裝式（0～4000mm任選）
      介質密度ρ（g/c）

    UFZ 2 2 1 1 L=2500mm L1=3000mm ρ=0.8g/c 舉例
