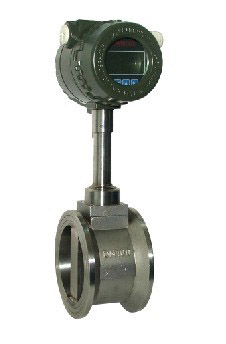

公稱通徑 |
25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
公稱壓力(MPa) |
DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
介質溫度(℃) |
壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨） |
本體材料 |
1Cr18Ni9Ti，(其它材料協議供貨) |
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
精確度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范圍度 |
1：6～1：30 |
供電電壓 |
傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池 |
輸出信號 |
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
防爆標志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防護等級 |
普通型IP65 潛水型 IP68 |
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 |
氣體、液體、蒸汽 |
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω |
代號
|
通徑
|
流量范圍㎡/h
|
||||||
HLUG-25
|
DN25
|
1~10(液體)
|
25~60（氣體）
|
蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計
|
||||
HLUG-32
|
DN32
|
1.5~18(液體)
|
15~150（氣體）
|
|||||
HLUG-40
|
DN40
|
2.2~27(液體)
|
22.6~150（氣體）
|
|||||
HLUG-50
|
DN50
|
4~55(液體)
|
35~350（氣體）
|
|||||
HLUG-80
|
DN80
|
9~135(液體)
|
90~900（氣體）
|
|||||
HLUG-100
|
DN100
|
14~200(液體)
|
140~1400（氣體）
|
|||||
HLUG-150
|
DN150
|
32~480(液體)
|
300~3000（氣體）
|
|||||
HLUG-200
|
DN200
|
56~800(液體)
|
550~5500（氣體）
|
|||||
代號
|
功能1
|
|||||||
N
|
無溫壓補償
|
|||||||
Y
|
有溫壓補償
|
|||||||
代號
|
輸出型號
|
|||||||
F1
|
4-20mA輸出（二線制）
|
|||||||
F2
|
4-20mA輸出（三線制）
|
|||||||
F3
|
RS485通訊接口
|
|||||||
代號
|
被測介質
|
|||||||
J1
|
液體
|
|||||||
J2
|
氣體
|
|||||||
J3
|
蒸汽
|
|||||||
代號
|
連接方式
|
|||||||
L1
|
法蘭卡裝式
|
|||||||
L2
|
法蘭連接式
|
|||||||
代號
|
功能2
|
|||||||
E1
|
1.0級
|
|||||||
E2
|
1.5級
|
|||||||
T1
|
常溫
|
|||||||
T2
|
高溫
|
|||||||
T3
|
蒸汽
|
|||||||
P1
|
1.6MPa
|
|||||||
P2
|
2.5MPa
|
|||||||
P3
|
4.0MPa
|
|||||||
D1
|
內部3.6V供電
|
|||||||
D2
|
DC24V供電
|
|||||||
B1
|
不銹鋼
|
|||||||
B2
|
碳鋼
|
|||||||
安裝要求：
1、蒸汽流量計可安裝在室內或室外。如安裝在地井里，且有水淹的可能，應選擇潛水型傳感器或變送器。
2、蒸汽流量計在管道上可以水平，垂直或傾斜安裝，但當測量液體時，管道內必須充滿液體。因此在垂直或傾斜管道上安裝渦街流量計，液體的流動方向應自下向上。
3、蒸汽流量計的上游側和下游側應留有較長的直管段，要求的上下游直管段長度隨管道狀況不同而異。渦街流量計的上游應盡量避免安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在流量計下游5D以后。
4、安裝蒸汽流量計的管道內徑必須與流量計內徑一致，否則必須變徑。
5、在設計管道時，傳感器或變送器的上端最少應留500mm的空間，以方便調試和檢修。
