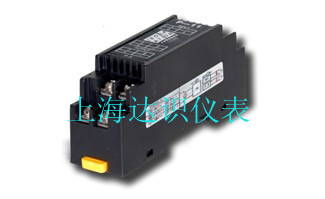

WS1522 三端口電流輸出型隔離端子 電流電壓變送器批發
輸入、輸出、電源三端口隔離；多種輸入范圍；DIN T型導軌卡裝方式。
輸入/輸出范圍：
尾標 輸入 輸出
A 0-75mV 4-20mA
B 0-10V 4-20mA
C 4-20mA 0-10mA
D 0-10mA 4-20mA
E 4-20mA 4-20mA
F 1-5V 4-20mA
G 0-5V 4-20mA
S 用戶特定規格 用戶特定規格
主要技術參數：
輸入阻抗 電壓型:≥100KΩ,電流型≤100Ω
輸出負載電阻 0-500Ω
精度 0.2%
溫度系數 <100ppm/℃
工作溫度范圍
響應時間 <10mS(可選<10mS)
隔離 輸入、輸出、電源，三端口間相互隔離
絕緣電阻 >100MΩ(500VDC)
絕緣強度 1500VDC/1分鐘
電源 24VDC ± 10%
功耗 0.72W（輸出20mA）
訂貨指南：
WS1522□
例：WS1522E,即輸入4-20mA
輸出為4-20mA
WS1521三端口過程電壓隔離端子
輸入、輸出、電源三端口隔離；mV,V,mA多種輸入范圍；DIN T型導軌卡裝方式。
尾標 輸入 輸出
A 0-75mV 0-5V
B 0-250V 0-5V
C 0-10V 0-10V
D -10-10V -10-10V
E 0-5V 0-5V
F 4-20mA 1-5V
G 4-20mA 0-10V
S 用戶特定規格 用戶特定規格
主要技術參數：
輸入阻抗 電壓型:≥100KΩ,電流型:≤100Ω
輸出負載電阻 ≥10KΩ
精 度 0.2%
溫度系數 <100ppm/℃
工作溫度范圍
隔 離 輸入、輸出、電源，三端口隔離
響應時間
絕緣電阻 >100MΩ(500VDC)
絕緣強度 1500VDC/1分鐘
電 源 24VDC ± 10%
功 耗 1W(max)
輸入/輸出范圍： 訂貨指南：
WS1521□
例：WS1521E,即輸入0-5VDC ，輸出為0-5VDC
