超波清洗機主要由超聲波清洗槽和超聲波發生器兩部分構成。超聲波清洗槽用堅固彈性好、耐腐蝕的優質不銹鋼制成，底部安裝有超聲波換能器振子；超聲波發生器產生高頻高壓，通過電纜聯結線傳導給換能器，換能器與振動板一起產生高頻共振，從而使清洗槽中的溶劑受超聲波作用對污垢進行洗凈。 超聲波清洗機（英文注釋Ultrasonic Cleaning Machine）的應用
1、概況：
一定頻率范圍內的聲波作用于液體介質內可起到清洗工件的作用，這一清洗技術自問世以來，受到了各行各業的普遍關注。超聲波清洗的運用極大地提高了工作效率和清洗效果，以往，清洗死角、盲孔和難以觸及的藏污納垢一直使人們備感茫然，超聲波清洗的開發和運用使這一工作變得輕而易舉。近年來，隨著電子技術的日新月異，超聲波清洗也同我們?nèi)粘９ぷ髅懿豢煞郑暡ㄇ逑礄C經過了幾代的演變，技術更加先進，效果更加顯著，同樣，它的價格也越來越多的被社會所接受,在各行各業中逐漸被廣泛運用。 超聲波是以每秒4萬6千次的振動在液體中傳導，由于超聲波是一種壓縮縱波，在推動介質的使用下會使液體中壓力變化而產生無數微小真空氣泡，造成空穴效應，當氣泡受壓爆破時，會產生強大的沖擊力，同時超聲波還有乳化中和作用能更有效防止被清洗掉的油污重新附在被清洗物體上。
2、應用范圍：
在所有的清洗方式中，超聲波清洗是效率最高、效果最好的一種，之所以超聲波清洗能夠達到如此的效果，是與它獨特的工作原理和清洗方法密切相關的。我們知道，在生產和生活當中，需要清潔的東西很多，需要清洗的種類和環節也很多，如：物件的清除污染物，疏通細小孔洞，常見的手工清洗方法對異型物件以及物件隱蔽處無疑無法達到要求，即使是蒸汽清洗和高壓水射流清洗也無法滿足對清潔度較高的需求，超聲波清洗對物件還能達到殺滅細菌、溶解有機污染物、防止過腐蝕等，因此，超聲波清洗被日益廣泛應用于各行各業： ?。?/span>1）機械行業：防銹油脂的去除；量具的清洗；機械零部件的除油除銹；發動機、化油器及汽車零件的清洗；過濾器、濾網的疏通清洗等。 ?。?/span>2）表面處理行業：電鍍前的除油除銹；離子鍍前清洗；磷化處理；清除積炭；清除氧化皮；清除拋光膏；金屬工件表面活化處理等。 ?。?/span>3）儀器儀表行業：精密零件的高清潔度裝配前的清洗等。 （4）電子行業：印刷線路板除松香、焊斑；高壓觸點等機械電子零件的清洗等。 ?。?/span>5）醫療行業：醫療器械的清洗、消毒、殺菌、實驗器皿的清洗等。 ?。?/span>6）半導體行業：半導體晶片的高清潔度清洗。 ?。?/span>7）鐘表首、飾行業：清除油泥、灰塵、氧化層、拋光膏等。 （8）化學、生物行業：實驗器皿的清洗、除垢。 ?。?/span>9）光學行業：光學器件的除油、除汗、清灰等。 ?。?/span>10）紡織印染行業：清洗紡織錠子、噴絲板等。 （11）石油化工行業：金屬濾網的清洗疏通、化工容器、交換器的清洗等。
合肥恒泰超聲波設備有限公司
地址：合肥市包河區平塘王工業區
電話：0551-3460063 傳真：0551-3466646
網址：www.htcsb.com 郵箱：hfhengtai@163.com
目錄
一 概述
·································································································· 1
二、 系統的結構組成與各主要組成部份功能········································· 1
三、 超聲波清洗設備的基本工作原理···························································· 1
四、 主要技術參數·················································································· 1
五、 使用說明·························································································· 2
（1） 開機前的準備
（2） 操作程序
六、 使用注意事項·················································································· 2
七、 運輸與安裝······················································································ 3
八、 簡單故障與排除··············································································· 3
注：該說明書對HT-1048型（包括HT-1012、HT-1024、HT-1036、HT-1050、HT-1060、HT-10144）通用
一、 概述

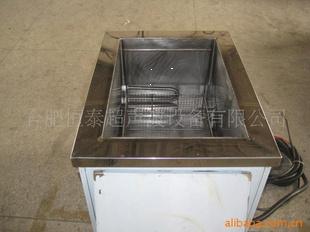

1.0 HT-1048型超聲波清洗機為單槽式、全不銹鋼結構，耐酸、耐堿，美觀耐用，使用堿性或弱酸性水基溶劑作為清洗劑，適用于鍍零件的鍍前處理或鍍后清洗，鐘表零件，五金機械零件、珠寶首飾、鏡片、眼鏡框架及玻璃器皿的清洗。采用清洗部份和控制部份分體結構，使用方便，宜于保養。
二、 結構組成與各主要組成部份功能
1.0 結構組成
HT-1060型超聲波清洗機，由超聲波發生器、換能器、清洗槽、
2.0 各主要組成部份功能
2.1 超聲波發生器：產生高于20KHZ的超音頻電信號。
2.2 換能器：將超聲波發生器產生的超音頻電能轉換成高頻機械振蕩而傳入清洗液體中，從而達到超聲波清洗的目的。
2.3 超聲波清洗槽：盛載清洗液。
2.4 自動溫控加熱系統：自動控制清洗槽中清洗液的溫度并決定進行加熱與否。
三、 超聲波清洗的基本工作原理及超聲波發生器電原理圖
1.0 超聲波清洗原理：
利用高于20KHZ的超音頻電能，經換能器轉換成高頻機械振蕩而傳入到清洗液中。超聲波在清洗液中疏密相間地向前輻射，使液體流動，并不停地產生數以萬計的微小氣泡。這些氣泡是在超聲波縱向傳播的負壓區形成及生長，而在正壓區迅速閉合（熄滅）。這種微小氣泡的形成、生成迅速閉合稱為空化現象。在空化現象中氣泡閉合時形成超過1000個大氣壓的瞬時高壓。連續不斷產生的瞬時高壓，象一連串小爆炸不斷地轟擊物體表面，使物體及縫隙中的污垢迅速剝落。這種空化侵蝕作用就是超聲波清洗的基本原理。
2.0 超聲波發生器電原理圖，見附圖二。
四、 主要技術參數：（參看下表）
型 號
規 格
|
HT-1012
|
HT-1024
|
HT-1048
|
HT-1060
|
HT-1072
|
HT-10144
|
超聲波功率
|
600W
|
1200W
|
2400W
|
3600W
|
3600W
|
7200W
|
超聲波頻率
|
25KHz
|
28KHz
|
28KHz
|
28KHz
|
28KHz
|
28KHz
|
加熱功率
|
2KW
|
2KW×2
|
3KW×2
|
1.5KW×2
|
2.5KW×2
|
3KW×2
|
缸內尺寸
（L×W×H）
|
430×300×300 mm
|
600×450×400mm
|
800×550×700mm
|
800×550
×750mm
|
1000×550×800mm
|
1600×650×800mm
|
換能器個數
|
12
|
24
|
48
|
50
|
72
|
144
|
外形尺寸
（L×W×H）
|
680×430×500mm
|
800×710×695mm
|
1000×750×800mm
|
1030×730
×600mm
|
1200×750×900mm
|
1800×850×900mm
|
電 源 220V 加熱器 380V
|
五、 使用說明
1.0 開機前的準備
1.1 檢查清洗機是否安裝平穩，機殼接地是否可靠；
1.2 將電源開關置于“關”的位置，檢查電源是否合乎要求；
1.3 將清洗機上藍色，粽色，黃色線接電源三相的火線，黑線接電源零線，發生器的輸出端對應的藍和粽。發生器進線的電源電壓為分別220V
1.4 關閉側面排液球閥；
1.5 注入清洗液，以待清洗件完全浸入清洗液后，液面與缸面相距80mm左右為宜。
2.0 操作程序
2.1 接通電源；
2.2 根據工藝要求，將溫度控制器調節至所需溫度；加熱的電源電壓為380V，
2.3 當達到設定溫度后，相應指示燈自動熄滅，打開超聲波發生器上電源開關，相應的指示燈亮，超聲波開始工作；
2.4 超聲波清洗機停止工作前，應先關掉超聲波開關，將溫度控制調節器旋至0℃，再切斷電源。
六、 使用注意事項（特別注意第1、2、3點）
1.0 清洗槽內無清洗液時，則會導致?lián)p壞換能器的嚴重后果；
2.0 槽內無清洗液或清洗液面未達要求時，絕對禁止加熱，否則會損壞發熱板；
3.0 不得將物體直接放入超聲波清洗槽，如有異物落入槽底應及時取出，否則會損壞超聲波換能器；整個輪子下面要用木板墊起來，墊的高度50mm-80mm.
4.0 不可將液體濺濕換能器及超聲波發生器；
5.0 切不可使用可燃性溶液作清洗液；最好是工作狀態下的溫度不要超過55攝氏度，不然電源會熱保護。從超聲波清洗機提出工件的時候最好是從正面提出來，避免水滴到面板的電器原件上面，會產生短路，我們視需方為人為損壞，不在保修范圍之內。
6.0 舊液換新時，排液與加熱均應在溫度控制器置于0℃及常溫，超聲波開關置于關的位置下進行；
7.0 定期檢查及清潔控制電器。
七、 運輸與安裝
1.0 搬運方法
搬運時應平起平放，傾斜不得超過30度，不能碰撞機器；
2.0 安置
機器應安裝在通風干燥的地方，其環境溫度、濕度不應過高，機身應平穩放置，周圍應留有空間，以便通風散熱良好；
3.0 電源
電源電壓應符合本說明書的要求；
4.0 保證接地，機殼可靠接地。
、八、 簡單故障與排除
1.0 加熱失效：檢查發熱板是否燒毀，相應繼電器是否損壞。
2.0 超聲波不工作：檢查保險座內保險是否燒毀，超聲波發生器功率元件是否損壞，換能器是否短路。
3.0 超聲波減弱：換能器如受潮濕，導電粉塵沾染及強力撞擊，產生漏電、短路、擊穿、襲紋甚至脫落，引起超聲波減弱。
4.0 換能器或超聲波發生器損壞，應立即停止使用，并通知本公司派員維修。
5.0 清洗槽內沉積物過多時，應及時沖洗清除。
6.0 環境濕度過大時，應經常將換能器上附著的潮氣、水珠吹干。
7.0 在清洗槽內注滿清洗液的情況下應盡量避免推動或搬移機體。
