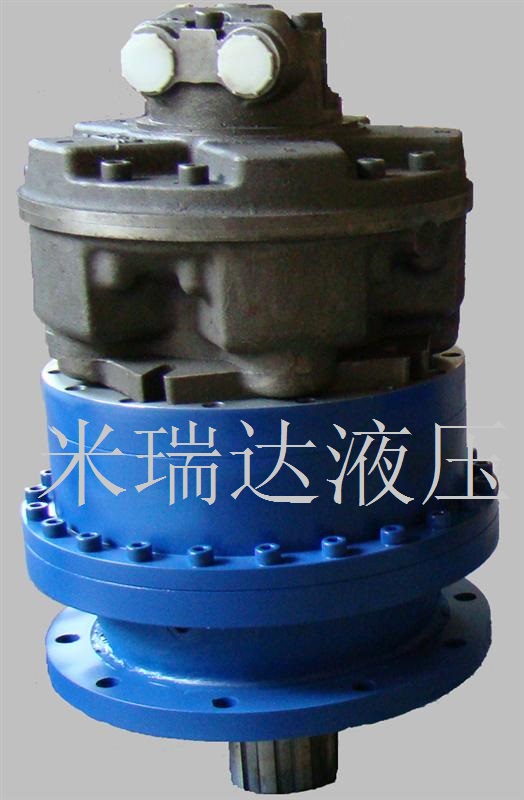

GFR系列液壓傳動裝置由可帶各種閥組的GM型液壓馬達、片狀濕式液壓制動器和行星減速器組成。它具有徑向尺寸小、重量輕、扭矩大、制動安全可靠、出軸可承受較大徑向和軸向外力、啟動效率高（可達0.87-0.9）、低速穩定性好（可在0.1轉甚至更低的轉速下平穩工作）、傳動效率高、噪音低、經濟性好等特點。根據客戶需要，輸出端可以配帶小齒輪，并可選用帶或不帶制動器的GFR型液壓傳動裝置。它可廣泛適用于建筑工程、行走機械、隨車起重機、鐵道機車牽引、船舶、油田鉆采、煤礦、輕工等各種機械的傳動機構中。
●GFR※-※系列液壓傳動裝置技術性能參數
GFR-型號 總排量(ML/R) 液壓馬達 型號制動器 型號 工作壓力MPa 轉速范圍R/MIN 扭矩N.M 減速機 傳動比重量KG
連續 最高 連續 最高 靜制動 有制動器 無制動器
R3-1000 1078 GM1-150 Z1 16 25 0-55 2300 3600 9000 7 65 50
GFR3-1200 1215 GM1-250 16 25 0-70 2700 4200 9000 5
GFR3-1400 1407 GM1-200 16 25 0-50 3100 4900 9000 7
GFR3-1500 1490 GM1-300 16 25 0-60 3250 5100 11000 5
GFR3-1700 1701 GM1-250 16 25 0-40 3700 5800 11000 7
GFR3-2100 2100 GM1-300 16 25 0-40 4550 7100 14000 7
GFR3-2450 2430 GM1-350 16 25 0-40 5300 8300 18000 7
GFR3-2800 2975 GM2-400 Z2 16 25 0-50 6500 10000 18000 7 85 70
GFR3-3000 3115 GM2-600 16 25 0-50 6800 10500 20000 5
GFR3-3500 3451 GM2-500 16 25 0-40 7500 12000 20000 7
GFR3-4000 3955 GM2-550 16 25 0-40 8600 13500 25000 7
GFR3-4300 4361 GM2-600 16 25 0-30 9500 15000 25000 7
GFR4-4000 3960 GM3-800 Z3 16 25 0-70 8600 13500 30000 5 170 140
GFR4-4500 4365 GM3-900 16 25 0-65 9500 15000 30000 5
GFR4-5000 4935 GM3-1000 16 25 0-55 10700 17000 30000 5
GFR4-5500 5544 GM3-800 16 25 0-40 12000 19000 35000 7
GFR4-6000 6111 GM3-900 16 25 0-40 13200 21000 35000 7
GFR4-7000 6909 GM3-1000 16 25 0-35 15000 24000 35000 7
GFR4-7600 7550 GM3-1100 16 25 0-30 16400 26000 35000 7
GFR5-8200 8215 GM5-1600 Z4 16 25 0-45 18800 30000 50000 5 280 250
GFR5-9000 9080 GM5-1800 16 25 0-40 20000 31000 50000 5
GFR5-10000 10035 GM5-2000 16 25 0-40 22000 34000 50000 7
GFR5-12000 12712 GM5-1800 16 25 0-25 27500 43000 80000 7
GFR5-14000 14050 GM5-2000 16 25 0-20 30500 48000 80000 7
GFR6-18000 17600 GM6-2500 Z6 16 25 0-28 38000 60000 100000 7 400 370
GFR6-21000 21300 GM6-3000 16 25 0-25 46000 72000 100000 7
GFR5/6-27000 27040 GM6-1700 Z5/6 16 25 0-15 58500 91000 300000 7 520 490
GFR5/6-32000 32112 GM6-2000 16 25 0-12 70000 110000 300000 16
GFR5/6-40000 40208 GM6-2500 16 25 0-12 87000 136000 300000 16
GFR5/6-49000 48656 GM6-3000 16 25 0-11 106000 166000 300000 16
