設備俗稱格柵花拱架八字筋成型機，主要用于項目中具有支撐作用的八字筋（俗稱八字節）的自動化加工，該產品具有加工精度高，生產效率快等優點，該設備自2014年已在各條高鐵線普遍使用，目前市場占有率為95%。
中交局何國民董事長回顧了雙方在海外合作項目進展情況，感謝路橋一直以來對局給予的支持和幫助，表示希望借助路橋的平臺，發揮自身鐵路全產業鏈的專業優勢，扎實做好每一個在建項目,積極參與每一個新項目，與路橋一起共創輝煌。
我公司是專業生產、地鐵項目用自動化設備的企業。設備主要有格柵花拱架八字筋成型機、數控支護網焊網機、數控聯合沖剪機、數控工字鋼冷彎機、鋼筋調直機、鋼筋彎箍機、鋼筋切斷機、鋼筋套絲機、鋼筋彎弧機等全套、地鐵拱架、支護施工用自動化設備。
成型工藝：
1根據圖紙切斷機切割鋼筋；
2計算數據，彎箍機預制鋼筋框，焊接點；
3橫向平面8彎曲成型，焊接點；
4立面8彎曲成型
5內部8字終焊接。

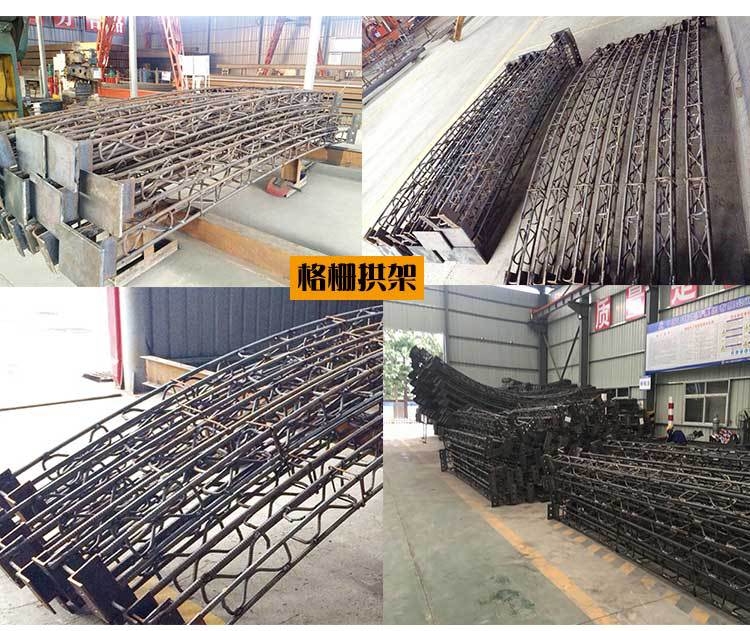

格柵鋼架：
調試設備→鋼筋下料彎曲→放樣、焊接定位角鋼→底層主筋定位→焊接8字筋→定位焊接上層主筋→焊接連接墊板
http://qinzhen1989.cntrades.com/
型鋼鋼架所需材料：一般情況為工字鋼，也有采用“L”、“U”型型鋼或鋼軌，連接件采用δ=8～20mm的鋼板，φ16～φ28螺栓連接。
格柵鋼架制作
|
產品型號 |
YL8A-20 |
|
總功率 |
5.5Kw |
|
電壓 |
380V |
|
大彎曲鋼筋規格型號 |
Φ20 |
|
模具 |
來圖定制 |
|
成型速度 |
10s一個 |
|
重量 |
1100Kg |
|
外型尺寸（長×寬×高） |
2500*800*1300mm |
產品優勢：
1、新改進型緩推式送面，了對鋼筋的損傷，產量增大。
2、操作控制采用直流調速與變頻調速控制，了電動機的效率，了電動機的噪聲，使您工作更環保，使用方便，度高。
3、機身結構合理緊湊，各個細節部位都做了充分地改進和加固。讓您使用更放心。整機面積小，挪動方便。
4.每小時可生產在300~500個八字筋，并且可根據需要調節控制。
5、做出的鋼材大小一致，型號整齊?，F(xiàn)在用人工成本很高，使用八字筋壓花機了用工成本告別了繁重的勞作，是社會發展趨勢。
格柵焊接
（1） 先將彎制成型的箍筋段位置及數量擺在模具中間，核定好數量。
（2） 將四個主筋一根一根地穿過夾持在模具卡槽上，并箍筋間 距，符合設計要求。
（3） 主筋、箍筋的完成后，進行點焊將箍筋與主筋焊平。但不允許焊的太深，主筋。
（4） 箍筋焊完成后，接焊附加筋及加強筋，必須保證焊縫的長度和高度。
（5） 后焊接連接板（角鋼L160×100×10）、焊前角鋼按設計尺寸鉆孔。連接板的焊接必須保證孔位與主筋的距離、及兩個板孔的模距必須一致。
自豐收開工建設以來，彭大六標始終以建設“品質工程”為目標，施工嚴格遵循“管超前、短進尺、弱爆破、強支護、快封閉、勤量測”的原則，不斷、支護參數和施工方案，加強細節控制，確細化施工。在施工，彭大六標認真落實安全教育，定期開展安全培訓及考核，不斷強化工人安全意識，確保安全體系正常運行，做到了“零事故 零傷亡”。
八字節鋼筋現場制作
八字筋圖紙
豫龍橋隧
設備成功施工案例
