巨匠集團一直以來以“服務和質量”在眾多工程單位中樹立起良好的口碑，并與眾多單位有著密切的合作，經過不斷汲取經驗和客戶的反饋，一次又一次的測試，巨匠集團經過不斷改良制造出水氣兩用打井鉆機。巨匠集團不斷發展，并創立了自己的品牌“華夏巨匠”如今已成為廣大客戶耳熟能詳?shù)钠放?。巨匠集團提供的新型JDL-350水氣兩用鉆機，在動力與油泵連接上采用直連的方式，在起塔、落塔、爬坡工作中更有勁。
一、JDL-350機械式頂驅水氣兩用鉆機簡介

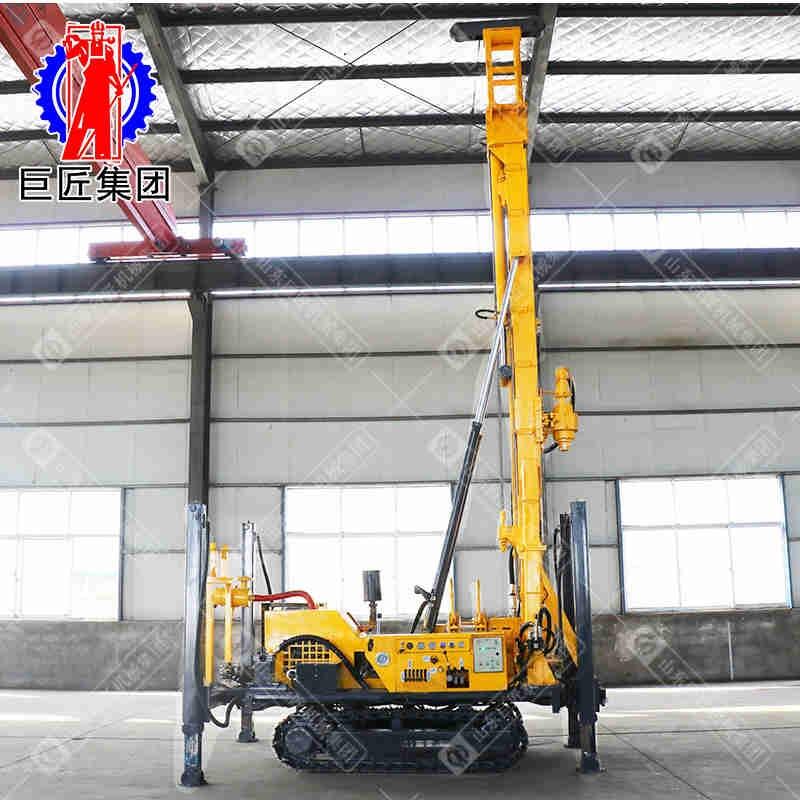

JDL-350型鉆機是一種集水鉆、氣鉆于一體的機械式頂驅鉆鑿設備，很好的解決了土層氣鉆空氣潛孔錘鉆進困難，堅硬巖石層、礫石、卵石層水鉆泥漿鉆進施工效率低的問題，水氣兩用鉆機適應各種地層，打井和地質勘探鉆取巖芯效率高。
二、JDL-350機械式頂驅水氣兩用鉆機特點
1、配備液壓鋼制履帶，越野能力更強勁；
2、配置4條液壓方管高支腿，便于現場找平并可節省大量裝卸費用；
1、鉆機左右分別配有鉆桿架和腳踏板，設計更加人性化；
2、鉆機前端配有輔助卸桿油缸，松動鉆桿更方便；
3、液壓油泵與動力采用萬向軸直連，鉆機爬坡和移動更有力；
4、采用AMT手自一體自動擋變速箱和電控?fù)Q擋器，換擋更輕松；
5、鉆機采用雙聯油泵供油，液壓系統利用分流合流技術，動力頭上升下降更迅速；
6、配有折疊式副塔，一次可提2根3米/根氣鉆鉆桿。
三、JDL-350機械式頂驅水氣兩用鉆機技術參數
|
JDL-350機械式頂驅水氣兩用鉆機 |
||
|
工作地層 |
松散土層及基巖（硬度F6~20） |
|
|
鉆進方式 |
頂驅機械回轉液壓推進，泥漿鉆進或氣動潛孔錘鉆進。 |
|
|
鉆進能力 |
Φ42泥漿鉆進 |
530m |
|
NQ繩索鉆進 |
640m |
|
|
Φ75氣動鉆進 |
350m |
|
|
鉆孔直徑 |
Φ350 |
|
|
動力 |
柴油機型 |
YN33 |
|
額定功率 |
52kw |
|
|
額定轉速 |
2400rpm |
|
|
動力頭 |
回轉轉速 |
50~1020r/min |
|
扭矩 |
10500N.m |
|
|
給進系統 |
提升力 |
6.5T |
|
推進力 |
4T |
|
|
卷揚機 |
液壓工具卷揚機（選配） |
1.5T |
|
機械卷揚 |
4.5T |
|
|
鉆桿 |
鉆桿直徑 |
Φ76/Φ89/Φ102 |
|
鉆桿長度 |
3000mm |
|
|
履帶底盤 |
行走速度 |
0~2km/h |
|
爬坡能力 |
20° |
|
|
整機尺寸 |
運輸狀態 |
5500*1750*2600mm |
|
工作狀態 |
3800*1750*7200mm |
|
|
整機重量 |
6300kg |
|
|
配套空壓機 |
耗氣總量 |
16~35m3/min |
|
工作風壓 |
10.5~24.6bar |
|
注：以上參數如有改動，恕不另行通知。
山東巨匠機械集團供應機械式頂驅水氣兩用鉆機，主要型號有JDL-300、JDL-350、JDL-400。
