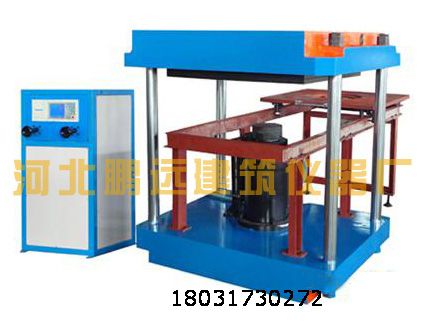

YJS-600C數顯井蓋壓力試驗機/井蓋壓力機是河北鵬遠建筑儀器廠自行研發的新一代產品。
產品特性：數顯井蓋壓力試驗機,新標井蓋壓力試驗機,國標井蓋壓力試驗機,井蓋壓力試驗機
產品簡介： 該機適用于做鑄鐵及鋼纖維混凝土井蓋的抗壓強度試驗；JC889-2001《鋼纖維混凝土檢查井蓋》，CJ/T3012-93《鑄鐵檢查井蓋》的要求。
詳細介紹：
YJS-600C數顯式井蓋壓力試驗機
一、主要用途及范圍：
該機采用液壓加荷系統，手動控制加載；利用井蓋壓力試驗機控制器實現電子測力，數字顯示。試驗過程中具有試驗力峰值保持功能，并可手動清除峰值；該機適用于做鑄鐵及鋼纖維混凝土井蓋的抗壓強度試驗；JC889-2001《鋼纖維混凝土檢查井蓋》，CJ/T3012-93《鑄鐵檢查井蓋》的要求。
二、主要技術指標：
最大試驗力：600KN
試驗力測量準確度：±2%
試驗空間：0～250mm（含井蓋試樣高度120mm）
活塞行程：0～250mm
主機外形尺寸：2200×1200×1500（長×寬×高）
整機重量：約2500kg
供電電源380V、50Hz，功率1.1kW
三、試驗機的工作條件
1、在室溫10℃-35℃范圍內，相對濕度不大于80%
2、在穩固的基礎上正確安裝，水平度為1/1000；
3、在無振動的環境中，周圍無腐蝕性介質及電磁場干擾；
4、電源電壓的波動范圍不應超過額定電壓的±10%；
5、試驗機電控柜應實現可靠接地
四、主機部分
1、主機部分是試驗機的核心部分，它為試樣提供合適的試驗空間。主要包括機架、油缸、行程標尺、限位開關、移動工作臺、調整墊板、井蓋試樣、位移傳感器、下壓盤、鎖緊把手。油缸通過螺栓和機架連接。調整墊板與機架的上橫梁連接。行程標尺指示活塞的工作行程，而限位開關則限制活塞的最大行程。位移傳感器檢測井蓋試樣的變形量，油缸通過活塞推動下壓盤的上升實現對試樣的加載。
2、油源部分
油源部分由油箱、油泵、濾油器、放油嘴、空氣濾清器和電機組成。電機帶動高壓油泵高速旋轉，為液壓系統提供高壓油，高壓油經濾油器、送油閥送往油缸，推動活塞上移，對試件施加試驗力。試件破壞后，應立即打開回油閥，回油經回油閥流回郵箱。放油嘴是每年換油時使用的，空氣濾清器是液壓系統的注油口，并且過濾空氣，防止塵埃進入郵箱內
3、送油閥
送油閥主要由閥體、密封銅墊、溢流活塞、手輪等組成。溢流活塞為系統提供了穩定的壓差，保證了進油的平穩性，是液壓系統的關鍵零件。
4、回油閥
回油閥是由手輪、閥體、回油管和進油管組成
5、液壓系統工作原理
油箱內的油經過粗濾網被吸入油泵后，經精密過濾器送到送油閥內。當送油閥手輪關閉時，液壓油經溢流閥流回油箱。工作時關閉回油閥，打開送油閥控制工作油缸活塞升起對試樣進行加壓，油壓傳感器將壓力傳輸?shù)娇刂破鲗崿F(xiàn)加壓載荷控制。試驗完畢打開回油閥進行卸載。
