礦用本安型鉆孔成像儀是在智能鉆孔電視成像儀的基礎上，根據煤礦井下的地質條件和工作環境特別改進設計的鉆孔全景成像設備，可用于觀測：
1） 礦體礦脈厚度、傾向和傾角；
2） 地層巖性和巖體結構構造等；
3） 觀測和定量分析煤層等礦體走向、厚度、傾向、傾角，層內夾矸及與頂板巖層的離層裂縫程度等；
4） 斷層裂隙產狀及發育情況；
5） 含水斷層、溶溝溶洞、巖層水流向等。
煤礦頂板地質構造、煤層賦存、工作面前方斷層構造、上覆巖層導水裂隙帶等的探測。
本設備不僅能實時直觀地觀測到鉆孔內的各種結構構造，而且能將整個鉆孔進行成像并展開成平面圖和三維柱狀圖，可以生動直觀地再現孔內結構體并進行定量分析。可以有效探測煤層產狀、厚度等賦存情況，指導合理科學地組織生產；通過對同一鉆孔的周期性對比觀測成像，可以揭示煤層巷道圍巖節理、斷層和裂隙等發育變形情況，預測巷道頂板離層垮冒、巷道失穩等地下災害的發展趨勢，為采取科學有效的預防處理措施提供參考，降低開采風險和生產成本；可以對巷道的支護設計、圍巖注漿加固及巷道修復等的有效性進行評估并提供真實有效的技術數據，提高煤礦井下生產的安全性。
系統組成：

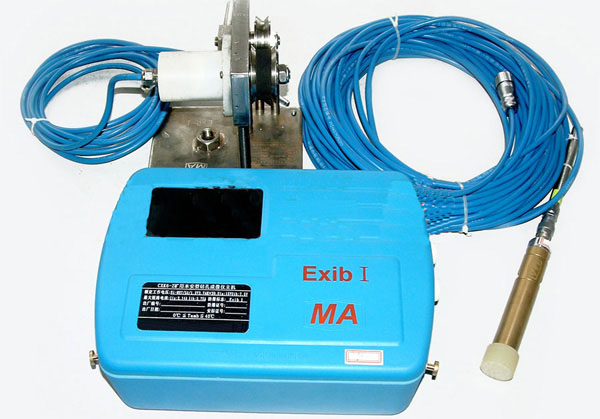

礦用本安型鉆孔成像儀系統:礦用本安型鉆孔成像儀主機、礦用本安型鉆孔成像儀探頭、礦用本安型鉆孔成像儀深度計數器等主要部件，以及視頻傳輸電纜、信號電纜和推桿等附件，井下設備均為本質安全型設計，并通過了行業相應機構的防爆性能檢測。
技術特性：
（1）電源
a) 由2組鎳氫可充電電池組供電，標稱電壓：Ua=DC6V，Ub=DC12V；Uia=7.5V，Uib=15V；
b) 工作電流：Ia≤500mA，Ib≤500mA。
（2）能夠測量電纜長度
a) 測量范圍：0～100m
b) 測量誤差：≤2.5%(F.S.)。
（3）輔助光源照度：不小于30Lux;
（4）圖像質量（在環境照度10Lux下）;
a) 水平清晰度：不小于450電視線；
b) 灰度鑒別等級：不小于7級。
（5）設備輸出信號
a) 探頭的輸出信號;
b) 深度編碼器的輸出信號;
（6）功能
a)主機能夠接收深度計數器輸出信號，計算并顯示電纜長度。
b)主機能夠接收視頻信號，在顯示屏上顯示，通過按鈕實現圖像采集，將圖像展開并匹配拼接成平面圖，并可以顯示、存貯和回放平面圖。
c)主機在地面上具有和計算機進行USB通訊功能。
（7）防爆型式：礦用本質安全型，防爆標志“Exib I”
（8）防護等級：IP54
尺寸、重量：
CXK6-Z礦用本安型鉆孔成像儀主機
（1）外型尺寸：長×寬×高=288×223×95 (mm)
（2）整機重量：3.0㎏
CXK-12T礦用本安型鉆孔成像儀探頭
（1）外型尺寸：直徑×高：φ30×303 (mm)
（2）整機重量：約1㎏
CXK-5S 礦用本安型鉆孔成像儀深度計數器
（1）外型尺寸：長×寬×高=160×164×174(mm)
（2）整機重量：約2.5㎏
