產品簡介

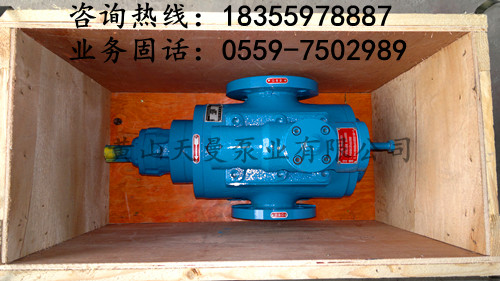

SNH三螺桿泵報價!SNH940R36U12.1W2螺桿泵
SNH三螺桿泵報價!SNH940R36U12.1W2螺桿泵
產品價格:¥0
上架日期:2012-05-16 09:31:45
產地:黃山
發貨地:黃山
供應數量:不限
最少起訂:1臺
瀏覽量:1173
資料下載:暫無資料下載
其他下載:暫無相關下載
詳細說明

    SNH940三螺桿泵 SNF940三螺桿泵  SNS940三螺桿泵  SNE940三螺桿泵

    SNH940R42U12.1W2三螺桿泵   SNF940R42U12.1W2三螺桿泵   SNS940R42U12.1W2三螺桿泵   SNE940R42U12.1W2三螺桿泵

    SNH940R46U12.1W2三螺桿泵   SNF940R46U12.1W2三螺桿泵   SNS940R46U12.1W2三螺桿泵   SNE940R46U12.1W2三螺桿泵

    SNH940R50U12.1W2三螺桿泵   SNF940R50U12.1W2三螺桿泵   SNS940R50U12.1W2三螺桿泵   SNE940R50U12.1W2三螺桿泵

    SNH940R54U12.1W2三螺桿泵   SNF940R54U12.1W2三螺桿泵   SNS940R54U12.1W2三螺桿泵   SNE940R54U12.1W2三螺桿泵



    一、特點

       SNF三螺桿泵

    1.轉子液壓平衡,振動小,噪音低。

    2.輸出穩定,無脈動。

    3.高效率。

    4.具有很強的自吸能力。

    5.零部件采用通用性強的系列化設計,具有多種安裝方式。

    6.結構緊湊,體積小,重量輕,可在較高轉速下工作。

    二、輸送介質種類

    a. 潤滑性液體:如機械油,滑油,重油,渣油

    b. 低潤滑性液體:如輕柴油,重柴油,含蠟稀油

    c. 粘性液體:如各種合成橡膠液和人造膠液,乳化液

    三、應用

    ·在供熱設備中用做燃油,燃油供應和輸送泵。

    ·在機械工業中用做液壓,潤滑和搖控馬達泵。

    ·在化學石油化工和食品工業中用做裝載,輸送和供液泵。

    ·在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。

    四、SNF系列三螺桿泵的型號式

    泵型式代號: SN   F   210   L   46   K   2   Y-  W3

                 1    2    3    4    5    6   7   8    9

    1. 系列

    2. 型式

    3. 規格

    4. 主桿的方向(L=右旋 L=左旋)

    5. 螺旋角度

    6. 結構特性及軸承

    7.密封

    8. 泵體

    9. 材料組合

    (1).從驅動端看,若要求泵軸順時針轉動,則選L,逆時針轉動,則選L。

    1. 系列

    系列

    主要特征

    最大流量[l/min]

    規格范圍

    最大排出壓力[MPa]

    SN

    低壓,單吸軸向力液壓平衡

    5300

    405300

    4

    2. 型式

    符號

    結構說明

    H

    臥式地腳安裝泵

    F

    端法蘭聯接泵

    S

    立式柱腳安裝泵

    E

    泵轉子組件,桿套插裝泵

    T

    吊裝浸沒泵

    G

    同側進出法蘭聯接泵(適用于齒輪傳動)

    C

    O型進出法蘭聯接泵(適用于齒輪傳動)



    3. 螺旋角

    規格

    40

    80

    120

    210

    280

    440

    660

    940

    1300

    1700

    2200

    2900

    3600

    5300

    主桿螺旋角

    38

    36

    42

    40

    43

    40

    40

    42

    38

    42

    42

    40

    46

    46

    46

    42

    46

    46

    46

    46

    44

    46

    42

    46

    46

    54

    46

    54

    54

    54

    52

    46

    50

    46

    54

    54

    51

    54

    54

    54

    4. 結構特性及軸承軸封

    符號

    結構說明

    適用范圍

    K2

    外置軸承,填料密封

    介質潤滑性較差,粘度大溫度≤ 150

    KA2

    外置雙列球軸承,填料密封

    介質潤滑性較差,粘度大溫度≤ 150

    U8

    內置滾動軸承,軸承由介質潤滑機械密封

    介質潤滑性良好溫度≤ 80

    E6.7

    外置滾動軸承,可用潤滑噴嘴注潤滑脂機械密封

    介質潤滑性較差,工作溫度高 T150

    E15

    外置滾動軸承,可用潤滑噴嘴注潤滑脂機械密封

    介質潤滑性較差,工作溫度高 T200

    QA

    雙列球軸承,無密封

    齒輪傳動泵

    5. 泵體

    符號

    說明

    備注

    無標記

    標準泵體適用于輸送流動性好的潤滑性液體



    Y

    雙層泵體可用熱蒸汽或熱傳輸液體作載體對介質進行加熱適用于輸送高粘度加流動性差的液體,介質溫度≤280°

    泵安裝圖與標準型不同向廠家取 "

    T

    單層焊接泵體,適用于有特殊要求的場所

    泵安裝圖與標準型不同向廠家取"

    6. 常用材料組合

    材料組合代碼

    泵體

    視套

    適用范圍

    W1

    HT200

    稀土銅鉬球鐵

    可中低壓輸送潤滑性較差,粘度適當?shù)囊后w,如燃油等。

    W2

    HT200

    ZL109

    可低壓輸送潤滑性好,粘度適當?shù)囊后w,如潤滑油等。

    W3

    QT450-10

    ZL109

    用于特殊場合(如船用泵)中低壓輸送潤滑性好,粘度適當?shù)囊后w,如潤滑油等。

    W5

    QT450-10

    稀土銅鉬球鐵

    用于特殊場合(如船用泵)中低壓輸送潤滑性較差,粘度適當?shù)囊后w,如燃油等。

    W21

    HT200

    ZCuSn5Pb5Zn5

    可在較低壓力下輸送潤滑性較差,或粘度較低的液體,如重油、燃油、柴油等。

    W23

    QT450-10

    ZCuSn5Pb5Zn5

    用于特殊場合(如船用泵)或在較高壓力下輸送潤滑性較差,粘度較低的液體,如重油、燃油、柴油等。

    W29

    20(焊接組件)

    ZCuSn5Pb5Zn5

    用于有特殊要求的場所

    五、SN 系列螺桿泵選型步驟

    三螺桿泵選型時,要盡可能詳盡地了解泵的使用條件,除運行參數,如流量、壓力須要弄清楚之外,輸送的介質的特性如介質的腐蝕性,含氣量含固溶物的比率及固體顆粒的大小以及介質的工作溫度、粘度、比重對泵內過流元件的腐蝕性等和泵裝置的吸入條件,安裝條件均要了解。

        用戶可以填寫附在本樣本后的泵數據表,由廠家負責選型,也可以根據樣本按以下步驟自行選型。

    第一、確定泵的轉速:(SN 系列螺桿泵的極限轉速為<6000L.p.m

    1.泵轉速的選擇以輸送介質的粘度和泵的規格確定轉速范圍,一般輸送高粘度介質時,

    泵應選低轉速;若粘度低 ,相應選擇高轉速。

    對于大規格的泵(主桿外徑∮60mm 以上)

    介質粘度γ>20°E 時,轉速以970Lpm 720Lpm 為宜。

    若γ>80°E 如粘膠液,轉速可選n=200~500Lpm

    對于小規格的泵(主桿外徑∮60mm 以下):

    γ>20°E 時,n 1450Lpm 970Lpm.

    γ>80°E 時,n 300~600Lpm。

    2.由于泵的轉速愈高摩擦功率愈高,泵的磨損越大,壽命越短,如果輸送介質的潤滑

    性較差,或含有微量雜質,應選較低轉速,使泵保持較長的使用壽命。推薦n1450Lpm

    第二、結構形式的選擇

    結構的選擇可根據泵的運行環境和安裝環境,選擇合適的安裝形式并遵循以下的原則:

    1. 輸送潤滑性油類,且溫度T80℃時,選擇內置軸承結構的泵。

    2. 輸送潤滑性較差,或溫度T80℃時,選擇外置軸承結構的泵。

    3. 輸送流動性差,粘度高的介質或對所輸送介質進行加熱或保溫時,選雙層加熱泵體

    結構的泵。

    4. 輸送高溫介質時,應選擇耐高溫的材料制成的泵或局部冷卻的泵。

    5. 關于泵的吸入能力可查閱樣本。

    第三、泵材料組合的選擇 見上表

    第四、泵的吸上能力

    通過降低轉速或加熱降低介質黏度的方法,可達到高的吸上性能,見NPSHL

    第五、配套電機的選配

    泵的型號選定后,根據樣本數據,可查到泵的軸功率N,該軸功率再加上一定的功率儲

    備后,作為選配電機的依據,一般電機功率Nm 不小于泵軸功率N 乘以功率儲備系數K

    得的值即:NmK·N。K 值由下表查得。

    N(KW)

    K

    N5

    1.25

    5N10

    1.2

    10N50

    1.15

    N50

    1.1

    第六、為了保證進泵介質的清潔性,要求泵進口前配備過濾器,過濾精度為40~80 目。

    另外,選泵時還常由于樣本提供的泵性能參數均以表格形式或特定黏度、轉速下性能曲

    線的形式給出,所需泵的性能值,有時恰好不能直接讀出,這時可遵循如下原則,作粗

    略估算。若需比較準確的數據,則可向專業人員咨詢。

    1.三螺桿泵的流量,壓力在相同轉速、黏度時近似成直線關系,壓力越高,流量越小。

    2.相同粘度、壓力下泵的流量與轉速近似成正比。

    3.相同轉速、粘度時,軸功率與壓力近似成正比。

    4.相同粘度、壓力下,軸功率與轉速近似成正比。

    粘度增大時,流量和軸功率均增加,但由于其中關系比較復雜,必要時,向專業人員咨詢。

    三、公司主營產品與公司簡介

    黃山天曼泵業有限公司創立于2004年,公司坐落于安徽省南部,自然風光與人文景觀稱絕天下的黃山市。是國內著名的螺桿泵制造企業。公司集螺桿泵研發、設計、制造、銷售、服務為一體的高新技術企業, 我廠以領先的技術研發能力、雄厚的技術力量、進口的生產設備、精良的檢測設備、一流的產品質量、完善的售后服務、恪守信用而在市場上倍受歡迎,產品暢銷不衰,贏得了用戶的普遍贊譽。

    公司生產產品:SN系列三螺桿泵、HSN系列三螺桿泵、NSN系列三螺桿泵、YSN系列三螺桿泵、QSN系列三螺桿泵、SNE芯子式三螺桿泵、SNJ浸沒式三螺桿泵、HSG系列三螺桿泵、HSJ系列三螺桿泵、3GJ油浸式三螺桿泵、SM系列三螺桿泵、SPF系列三螺桿泵、3G系列三螺桿泵、3GL立式三螺桿泵、3G-系列三螺桿泵、3GS雙吸三螺桿泵、3GCL船用三螺桿泵、3GBW保溫三螺桿泵、HW雙吸雙螺桿泵、2GM單吸雙螺桿泵、2VM系列雙螺桿泵、2HM系列雙螺桿泵、2W系列雙螺桿泵、2G系列雙螺桿泵、2G-N雙螺桿泵、2Ga雙螺桿泵、2Gb雙螺桿泵、2GS雙螺桿泵、2GaS雙螺桿泵、2GbS雙螺桿泵、W·V雙吸雙螺桿泵、G型單螺桿泵等。我們還根據特殊的工況條件和使用環境,不斷為用戶開發設計制造更多特殊用途和安裝形式的螺桿泵產品,尤其在高壓三螺桿泵、點火油泵、超高壓三螺桿霧化泵的設計與制造,其加工工藝水平均達到甚至超過行業標準。

    代理進口產品:韓國亞隆(A--YUNG)、奧地利K-AL AG、德國ALLWEILE-、瑞典IMO、意大利SEIM、德國Leist-itz、丹麥格蘭富水泵、德國KNOLL、德國B-INKMANN等國際品牌產品代理與銷售。

    四、螺桿泵泵應用行業:

    產品廣泛應用在:鋼鐵、液壓、機械、油庫、化工、建筑、環保、冶金、礦山和船舶、風力發電等等,尤其在鋼鐵廠設備潤滑、液壓系統潤滑、液壓站循環冷卻、冶金機械設備潤滑、能源動力、水泥建材窯頭點火、磨機潤滑冷卻系統、玻璃制品重油輸送與點火、減速機械潤滑、熱電廠密封油輸送與點火、水力發電汽輪機加壓調速、水電站汽輪機潤滑、風力發電組潤滑、化工廠物料輸送、路橋建設瀝青輸送、航空動力、環衛機械、礦山機械、機床冷卻、冶金機械、船舶主機潤滑、港口碼頭、油輪卸油等。

    六、螺桿泵十大優點:

    1)壓力和流量范圍廣泛,流量范圍0.2600m3/h最高工作壓力可達6.3MPa

    2)運送液體的種類和粘度范圍寬廣;

    3)因為三螺桿泵內的回轉部件慣性力較低,故可使用很高的轉速;

    4)吸入性能好,具有自吸能力;

    5)流量均勻連續,振動小,噪音低;

    6)與其它回轉泵相比,對進入的氣體和污物不太敏感;

    7)三螺桿泵結構堅實,安裝保養容易;

    8)自吸能力強;

    9)由于部件通用組合系列化有多種結構,可用于臥式,法蘭式和立式安裝;

    10)根據所輸送介質需要還可提供加熱或冷卻結構

    七、天曼泵業皇家售后服務:

    一、質量承諾:

    1、  產品的制造和檢測均有質量記錄和檢測資料。

    2、  對產品性能的檢測,我們誠請用戶親臨對產品進行全過程、全性能的檢查,待產品對確認合格后再裝箱發貨。

    二、產品價格承諾:

    1、  為了保證產品的高可靠性和先進性,系統的選材均選用國內或國際優質名牌產品。

    2、  在同等競爭條件下,我公司在不以降低產品技術性能、更改產品部件為代價的基礎上,真誠以最優惠的價格提供給貴方。

    三、交貨期承諾:

    1、  產品交貨期:盡量按用戶要求,若有特殊要求,需提前完工的,我公司可特別組織生產、安裝,力爭滿足用戶需求。

    2、  產品交貨時,我公司向用戶提供下列文件:

    A、技術保養維修手冊

    B、安裝總圖

    C、外購件說明書及制造廠家

    D、提供易損件,備件清單,并附送一定量的備件

    天曼售后:

    公司執行7*24小時響應客戶方的服務需求,無論何時何地以何種聯系方式,我們都會在第一時間制訂出客戶方問題的解決方案。

    2、公司儲存充足的零配件,能保證客戶方不會因為缺乏零件而耽誤系統運行,特殊情況,可提供相應型號設備進行暫時替補使用。

    3、公司成立產品咨詢部,將有高級技術工程師為您提供全程技術支持,無論是售前、售中以及售后都會得到天曼人熱情周到的服務!

    八、泵的安裝須知:

      1.檢查螺桿泵電機,確知在運輸和裝卸的過程中沒有損壞。

      2.檢查泵的油封是否良好,并檢查泵在運輸過程中是否損壞,可用手轉動聯軸器是否有卡     勁的現象,如有則應拆泵進行清洗,修理和校正

      3.三螺桿泵安裝泵的進油和排油管道時,其管徑不得小于泵的進油和排油口徑,進油管道不得過長,彎頭不得過多,否則將影響泵的工作狀態。

      4.當有兩臺以上的三螺桿泵安裝在同一條管線上,為便于泵的啟動,在進泵的排油管上必     須安裝逆止閥。

     5. 對于在較高溫度(60℃以上)下輸送粘度大的油類(如:重油)的備用泵,必須是熱      備用泵,否則泵在低溫下啟動會造成電機過載或泵損壞.

      6. 建議使用客戶在泵的進口處添加一個與三螺桿泵進口口徑一樣大小的過濾器,防止管     道里的焊渣、鐵銹、螺母、螺栓、毛刺、以及輸送介質里面其他的顆粒狀殘留物進入泵     體,威脅螺桿泵的使用壽命,輕著使泵的襯套磨損使泵的流量和壓力減低,重著使泵的     螺桿變形,牢牢的與泵的襯套咬合在一起,如果出現這樣的情況泵的修復可能性就很小

    九、聯系我們:

    黃山天曼泵業有限公司

    地址:黃山市徽州區城北工業

    郵編245000

    0559-7502989    7502919

    真:0559-7502210

    品技支持:18096493343

    訂購熱線18355978887

    跟蹤:18355978880

    售后服18955948285

    業務QQ1040836945

    公司箱:hstmby@126.com           tmbyvip@163.com

    公司網站:www.hstmby.com
