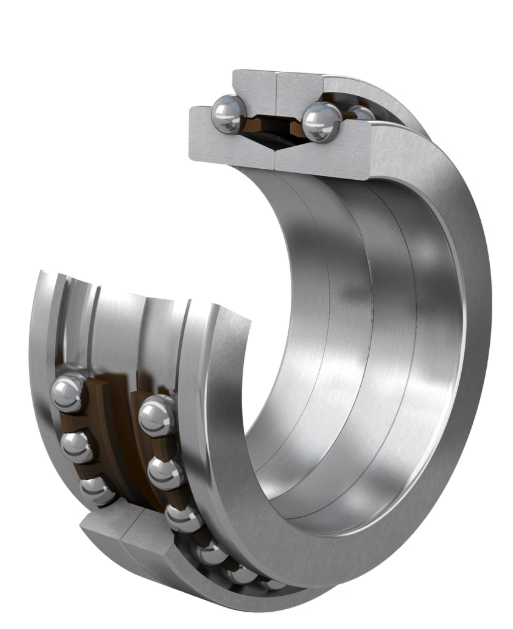

供應雙向角接觸推力球軸承
型號
BTM 110 ATN9/P4CDBA
用途
金屬切削加工及木工機械主軸
其他機械主軸（如動平衡機械）
高速軋機
印刷設備
精密滾珠絲杠
活頂尖
高速渦輪增壓器
真空泵
賽車
船用陀螺穩定器
半導體行業的機械部件
新聞
產品
雙向推力角接觸球軸承設計用于主軸的雙向軸向定位。這些軸承與NN 30 K或N 10 K系列的圓柱滾子軸承組合，安裝于同一個軸承座孔中（圖 1）。這種軸承組合可以簡化軸承座孔的加工。
雙向推力角接觸球軸承的公稱內徑及外徑與相應的圓柱滾子軸承一樣。然而，座圈外徑公差與超精密圓柱滾子軸承推薦的軸承座孔徑及形位公差（標準條件下的軸承座公差）結合，使軸承座孔有一個適當?shù)膹较蛴蜗丁Ｈ绻馊]有軸向壓緊在軸承座中，該游隙足以防止推力軸承承受徑向載荷。
超精密、高速設計雙向角接觸推力球軸承
這些雙向角接觸推力球軸承由兩個不可分離的單列角接觸球軸承組成。他們適應軸向載荷在兩個方向，并提供最大的速度能力。與基本設計中的軸承相比，BTW系列，它們的軸承高度降低25%。
適應軸向載荷在兩個方向
最大速度能力
30°接觸角用于更高的速度或40°接觸角用于更高程度的軸向剛性
適合緊湊布置
尺寸
孔徑110 mm
外徑170 mm
高度54 mm
接觸角30 °
性能
基本額定動荷57 kN
基本額定靜負荷137 kN
潤滑脂潤滑允許的轉速5 600 r/min
油氣潤滑允許的轉速7 100 r/min
屬性
軸向承載能力雙向
列數2
定位特征，軸承外圈不帶
設計高速（BTM 系列）
軸承座墊圈類型（雙排角接觸推力球軸承）兩片式
保持架非金屬
公差等級P4C
材料，軸承軸承鋼
涂層不帶
密封不帶
潤滑劑無
補充潤滑功能不帶
Indicative carbon footprint for new product15 kg CO2e
物流
產品凈重4.16 kg
eClass 代碼23-05-10-02
UNSPSC 代碼3117153
