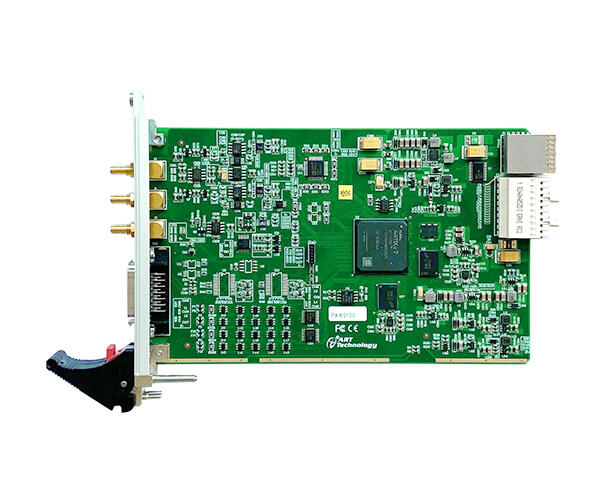

PXIe9100是一款基于PXIe總線的任意波形發生器，該板卡提供2通道12bit可同步模擬量輸出，點頻率80MHz；內置DDS，支持頻率連續可調，步進0.1Hz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等標準函數。
AO模擬量輸出
通道數量
2路
連接器
SMB
點頻率
80MHz
分辨率
12bit
存儲器深度
每通道128M點FIFO存儲器
校準方式
軟件功能校準
輸出誤差
±0.1% Max @ FSR
輸出耦合方式
直流耦合
通道輸出模式
可軟件配置同步輸出
觸發源
軟件強制觸發、數字觸發、模擬觸發
時鐘源選擇
內時鐘和外時鐘軟件可選
電壓輸出方式
保護電壓
±12V
輸出阻抗
50Ω
壓擺率
300V/us
上升/下降時間
40ns（典型值）
最大輸出電壓
幅度范圍
負載
最大值(V)
±5V
50Ω
±2.5V
高阻抗
±5V
±10V
50Ω
±5V
高阻抗
±10V
數字量輸入輸出
通道數
共16路： P0.<0..7>， P1.<0..7>
電氣標準
TTL兼容
配置方式
程控I/O方向與狀態
采樣方式
按需單點采樣
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
