一種基于PCIe總線的同步采集卡。該板卡提供4路單端模擬量輸入，12位ADC采樣精度，轉換速率高達80MS/s

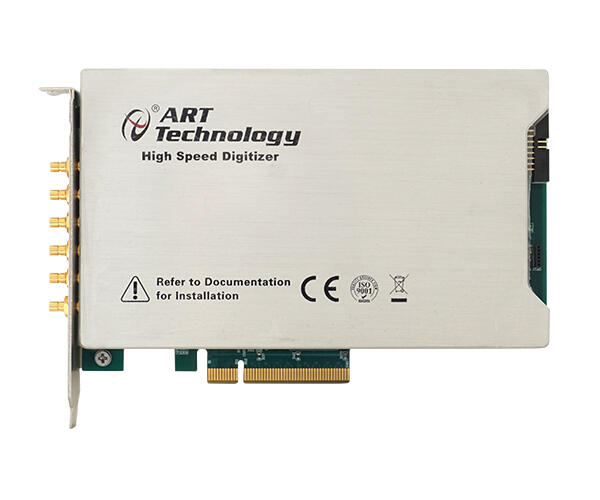

PCIe-8533B/8543B 是 4 通道 12 位 80/40MS/s 采樣數字化儀，專為輸入信號高達40/20M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 256MB 的 DDR3 SDRAM 存儲器。PCIe-8533B/8543B 配備了 12 位高線性度的 AD 轉換器，是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。
AD模擬量輸入
ADC分辨率
12位（Bit）
輸入通道
4路單端
輸入量程
±5V、±1V
采樣率
高達80MHz
采樣方式
同步采樣
校準方式
軟件自動校準
耦合方式
直流耦合、交流耦合
觸發源
軟件觸發、ATR觸發、DTR觸發、Trigger
信號觸發（用于多卡同步）
ATR輸入源
從AI0~AI3的任一通道輸入
觸發源輸入范圍
ATR輸入范圍
同AD量程
DTR輸入范圍
標準TTL點平
輸入阻抗
1MΩ（50Ω可定制）
帶寬
40MHz
時鐘源
內時鐘、主卡10M、外時鐘、外部參考時鐘
外時鐘輸入范圍
10MHz~80MHz，幅值為500mVpp~5Vpp
存儲器深度
板載256MB DDR3 SDRAM
數據存儲
可搭配PCIe-SSDM2X存儲模塊實現高達640MB/s實時數據流盤
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
