產品簡介

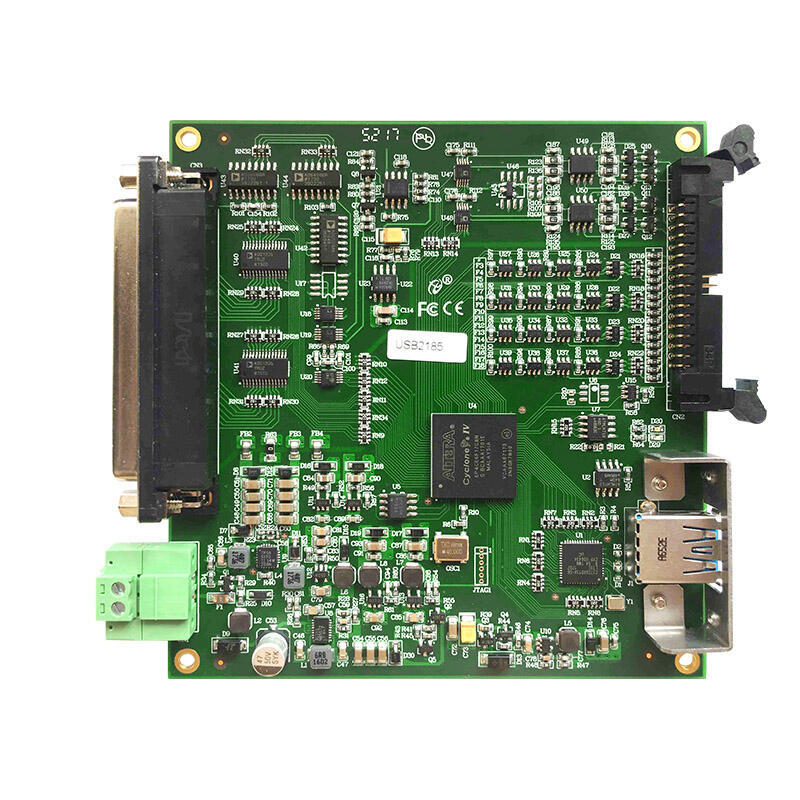

USB2185/2185A 是一款多功能數據采集卡。該板卡提供 32 RSE / NRSE 通道， 16 通道 DIFF 模擬量輸入；4 通道模擬量同步輸出（USB2185A 不支持 AO 功能）；16 路可編程 I/O；1 路計數器。 主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
指標參數
15726604412 15910369641
https://art-control.taobao.com
|
模擬量輸入 |
通道數 |
32通道（RSE、NRSE）、16通道（DIFF） |
|
ADC分辨率 |
16位(Bit) |
|
|
采集速率高達 |
500Ksps |
|
|
AD量程 |
±10V、±5V、±2V、±1V |
|
|
校準方式 |
軟件自動校準 |
|
|
通道掃描方式 |
異步循環掃描 |
|
|
采樣模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
16K 點FIFO |
|
|
觸發源 |
軟件強制觸發、通道模擬量觸發、外部數字量觸發 |
|
|
模擬量輸出 （USB2185A不支持） |
通道數 |
4路 |
|
精度 |
16位 |
|
|
采樣范圍 |
±10V |
|
|
采樣速率 |
每通道高達100Ksps |
|
|
存儲器深度 |
4K字（點）FIFO存儲器 |
|
|
通道輸出模式 |
同步輸出 |
|
|
生成模式 |
單點（按需）采樣、有限點采樣、連續采樣 |
|
|
CTR計數器 |
通道數 |
1路加法計數器 |
|
計數器位數 |
32位 |
|
|
DI\O |
通道數 |
16路（Port0 8路，Port1 8路） |
|
電氣標準 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向與狀態 |
|
模擬量輸入 |
通道數 |
32通道（RSE、NRSE）、16通道（DIFF） |
|
ADC分辨率 |
16位(Bit) |
|
|
采集速率高達 |
500Ksps |
|
|
AD量程 |
±10V、±5V、±2V、±1V |
|
|
校準方式 |
軟件自動校準 |
|
|
通道掃描方式 |
異步循環掃描 |
|
|
采樣模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
16K 點FIFO |
|
|
觸發源 |
軟件強制觸發、通道模擬量觸發、外部數字量觸發 |
|
|
模擬量輸出 （USB2185A不支持） |
通道數 |
4路 |
|
精度 |
16位 |
|
|
采樣范圍 |
±10V |
|
|
采樣速率 |
每通道高達100Ksps |
|
|
存儲器深度 |
4K字（點）FIFO存儲器 |
|
|
通道輸出模式 |
同步輸出 |
|
|
生成模式 |
單點（按需）采樣、有限點采樣、連續采樣 |
|
|
CTR計數器 |
通道數 |
1路加法計數器 |
|
計數器位數 |
32位 |
|
|
DI\O |
通道數 |
16路（Port0 8路，Port1 8路） |
|
電氣標準 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向與狀態 |
