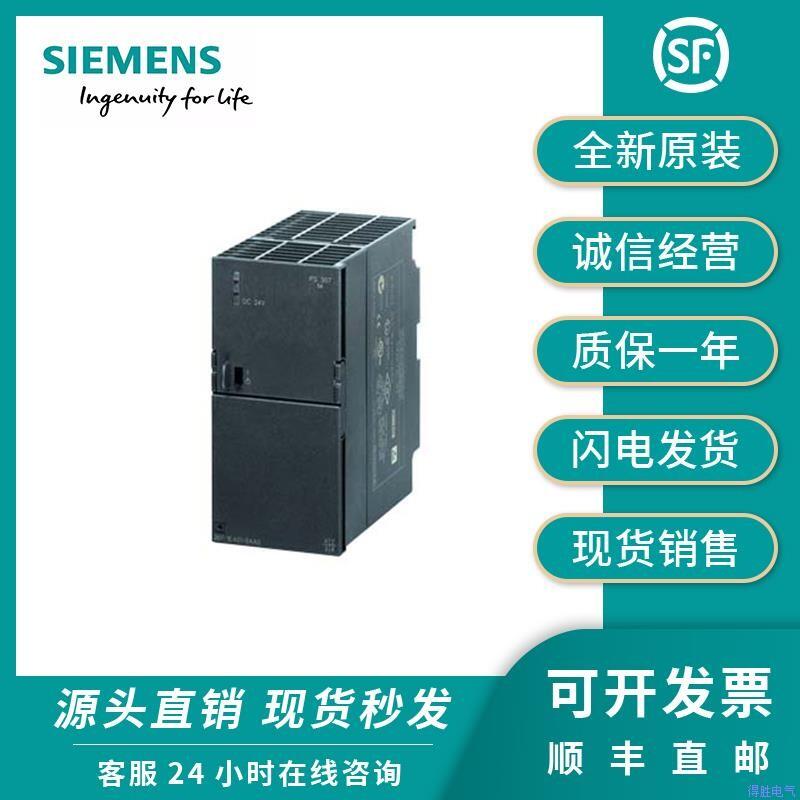

S7-300西門子PS307DC24V直流5A電源6ES7307 6ES7 307-1EA01-0A
S7-300西門子PS307DC24V直流5A電源6ES7307 6ES7 307-1EA01-0A
| 輸入 | ||
| 電網的形狀 | 單相交流 | |
| 供電電壓 AC 時 | ||
| ● 初始值 | 范圍自適應 | |
| 供電電壓 | ||
| ● 1 AC 時 額定值 | 120 V | |
| ● 2 AC 時 額定值 | 230 V | |
| 輸入電壓 | ||
| ● 1 AC 時 | 85 ... 132 V | |
| ● 2 AC 時 | 170 ... 264 V | |
| 輸入端規格 超廣域輸入 | 否 | |
| 過電壓的過載能力 | 2.3 ×V額定輸入 ，1.3ms | |
| 工作條件 斷電橋接方式 | Vin = 93/187 V時 | |
| 跨接時間 輸出電流額定值中 在電網停電時 最小值 | 20 ms | |
| 工作條件 斷電橋接方式 | Vin = 93/187 V時 | |
| 電網頻率 | ||
| ● 1 額定值 | 50 Hz | |
| ● 2 額定值 | 60 Hz | |
| 電網頻率 | 47 ... 63 Hz | |
| 輸入電流 | ||
| ● 輸入電壓額定值為 120 V 時 | 2.3 A | |
| ● 輸入電壓額定值為 230 V 時 | 1.2 A | |
| 電流限制 接通電流 25 °C 時 最大值 | 20 A | |
| 接通電流極限持續時間 25 °C 時 | ||
| ● 最大值 | 3 ms | |
| I2t 值 最大值 | 1.2 A2·s | |
| 保險絲規格 | T 3,15 A/250 V (不可用) | |
| ● 電源線內 | 建議微型斷路器：6A 特性曲線C | |
| 輸出 | ||
| 電壓波形 輸出端上 | 調節后、零電位直流電壓 | |
| 輸出電壓 DC 時 額定值 | 24 V | |
| 輸出電壓 | ||
| ● 輸出端 1 上 DC 時 額定值 | 24 V | |
| 相對總公差 電壓 | 3 % | |
| 相對調節精度 輸出電壓 | ||
| ● 輸入電壓緩慢波動時 | 0.1 % | |
| ● 歐姆負載緩慢波動時 | 0.5 % | |
| 剩余波紋度 | ||
| ● 最大值 | 50 mV | |
| ● 典型 | 10 mV | |
| 電壓峰段 | ||
| ● 最大值 | 150 mV | |
| ● 典型 | 20 mV | |
| 產品功能 可調整輸出電壓 | 否 | |
| 輸出電壓設置方式 | - | |
| 顯示方式 針對正常運行 | 24 V 的綠色 LED 正常 | |
| 輸出電壓特性 接通時 | V輸出無超調（軟啟動） | |
| 動作延遲時間 最大值 | 2 s | |
| 電壓升高時間 輸出電壓 | ||
| ● 典型 | 10 ms | |
